НПАОП 63.22-1.01-85. Правила безпеки праці на промислових підприємствах


1.13. ГАЛЬВАНИЧЕСКИЙ ЦЕХ

Нормы расстояний между оборудованием и элементами зданий и размеры рабочих юн по обслуживанию


Оборудование


Размеры, мм


Схемы расста­новки оборудо­вания


от тыльной стороны до строитель­ных кон­струкции

От боковой стороны до стороны до границы рабочего места

от фронта до границы раооче! о

места

А

а

б

в

Ванны основные и вспомога­тельные

600-800

200

200

800—1000

Рис 60

Полировальный станок

800—1000

1000

1000

1300

Рис 61

Примечания к приложению 6 1 В отдельных случаях, в за­висимости от условий планировки или условий монтажа и демонтажа станков, рас­стояния между станками могут быть увеличены при соответствующем обосновании.

2. Станки массой более 40 т при габаритах более 10000X5000 мм относятся к тяжелым и уникальным станкам, для которых нормы разрывов устанавливаются применительно к конкретным условиям

3 Нормами расстояний между станками не учитываются площади для хра­нения деталей у станков, а также устройства для транспортировки деталей между станками, которые принимаются дополнительно в зависимости от условий плани­ровки и характера производства.

4 При разных размерах рядом стоящих станков расстояние между ними по фронту принимается наибольшее рекомендуемое для этих станков.

5. Все расстояния показаны от крайних положений движущихся частей станка, а также от постоянных ограждений

6. Приспособления для установки деталей включаются в габариты станка.

7. При обслуживании станков краном расстояния их от стен и колонн устанав­ливаются с учетом нормального положения крюка над обслуживаемым станком.

8 При установке станка на индивидуальном фундаменте расстояния от колонн до станков и стен устанавливаются с учетом конфигурации фундаментов колонн, стен и станков

9 Нормы расстояний между оборудованием и рабочими местами литейных, кузнечных и термических цехов (участков) должны соответствовать положениям «Норм технологического проектирования машиностроительных заводов», разра­ботанных институтом «Гипростанок», 1970 г.

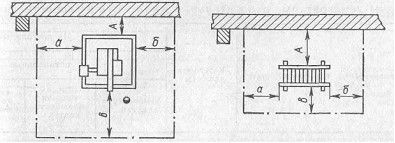

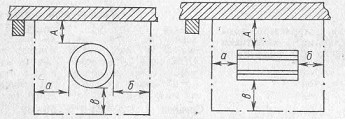

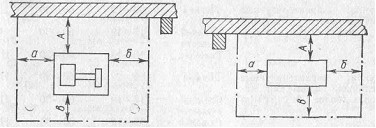

Рис 52

Рис. 53


Рис 54

Рис 55


Рис 56

Рис 57


Рис. 58

Рис 59


Рис 60

Рис 61


ПРИЛОЖЕНИЕ 7

Нормы температуры, относительной влажности и скорости движения воздуха в рабочей зоне производственных помещений по СН 245—71


Характеристика производственных

помещений


Категория работы


На постоянных рабочих местах


Допустимая

температура воздуха (в °С) вне постоянных рабочих мест

оптимальные

допустимые

температура воздуха, °С

относи­тельная влажность воздуха,

%

скорость движения воздуха,

м/с

температура воздуха, °С

относительная влажность воздуха, %

скорость движения воздуха,

м/с

Холодный и переходный периоды года (температура наружного воздуха ниже 10 0С)

Помещения, характеризуемые незначительными избытками

явного тепла (20 ккал/м3ч и менее)


Легкая

20-22

60—30

Не 6oлee 0,2

17—22

Не более 75

Не более

15—22

Средней тяжести

17—19

60—30

Не более 0,3

15—20

Не более 75

0,3

Не более

13—20

Тяжелая

16—18

60—30

Не более 0,3

13—18

Не более 75

0,5 Не более

12—18

Помещения, характеризуемые значительными избытками яв-

ного тепла (более 20 ккал/м3ч)


Легкая

20—22

60—30

Не более 0,2

17—24

Не более 75

0,5 Не более

15—26

Средней тяжести

17—19

60-30

Не более 0,3

16—22

Не более 75

0,5 Не более

15—24

Тяжелая

16—18

60-30

Не более 0,3

13—17

Не более 75

0,5 Не более 0,5

12—19

Теплый период года (температура наружного воздуха 100С и выше)

Помещения, характеризуемые незначительными избытками явного тепла (20 ккал/м3ч и менее)


Легкая

22—25

60—30


Не более, чем на 3 °С выше средней яемпературы наруж­ного воздуха в 13 ч самого жаркого ме­сяца, но не более

28 С

При 28 °С не более 55%. При 27 °С не более 60%. При 26 °С не более 65 % При 25 °С не более 70 % . При 24 °С и ниже не бо-

0,3—0,5

Не более, чем на 3 °С выше средней температуры наруж­ного воздуха в 13 ч самого жаркого ме­сяца

Средней тяжести

20—23

60—30

0,2-0,5

То же

лее 75 % То же

0,3—0,7

То же

Тяжелая

18—21

60-30

0,3-0,7

То же, но не более 26 °С

При 26 °С не более 65 % . При 25 °С не более 70 % . При 24 °С

0,5—1,0

»

Помещения, характеризуемые значительными избытками яв­ного тепла (более 20 ккал/м3ч)


Легкая

22—25

60—30

0,2-0,5

Не более чем на 5 °С выше средней температуры наруж­ного воздуха в 13 ч самого жаркого ме­сяца, но не более

28 С

и ниже не более 75 % При 28 °С не более 55%. При 27 °С не более 60 % . При 26 °С не более 65%. При 25 °С не более 70 % . При 24 °С и ниже не

0,3—0,7

Не более, чем на 5 °С выше средней температуры наруж­ного воздуха в 13 ч самого жаркого ме­сяца

Средней тяжести

20—23

60—30

0,2—0,5

То же

более 75 % То же

0,5—1,0

То же

Тяжелая

18—21

60—30

0,3—0,7

То же, но не более 26 °С

При 26 °С не более 65%. При 25 °С не более 70 % . При 24 °С и ниже не более 75 %

0,5—1,0

»

Примечание. Производственные помещения, характеризуемые избытками плавильно-заливочные участки литейных цехов; термические цехи (участки;) кузнечные явного тепла (более 20 ккал/м'ч) на предприятиях Минречфлота РСФСР являются Все остальные производственные помещения относятся к незначительным избыткам Участки; котельные.

явного тепла 20 ккал/м3 ч и менее.


ПРИЛОЖЕНИЕ 8

Предельно допустимые концентрации пыли и газов, паров растворителей в воздухе рабочей зоны

ПРЕДЕЛЬНО ДОПУСТИМЫЕ КОНЦЕНТРАЦИИ ПЫЛИ И ГАЗОВ

(Выписка из Перечня, утвержденного Главным санитарным врачом СССР 30 апреля 1970 г. № 841—70 и ГОСТ 12.1.005—75)

Наименование вещества

Величина ПДК, мг/м

Азота окислы (в пересчете на NO2)

5

Алюминий и его сплавы (в пересчете на Аl)

2

Бериллий и его соединения (в пересчете на Be)

0,001

Ванадий и его соединения пыль трехокиси и пятиокиси ва-надия

0,5

Вольфрам

6

Железа окись с примесью окислов марганца до 3 %

6

Железа окись с примесью фтористых или от 3 до 6 % марганце­вых соединений

4

Марганец (в пересчете на МnО2)

0,3

Медь металлическая

1

Молибден, растворимые соединения в виде аэрозоля, конден­сации

2

Никель, окись и закись никеля (в пересчете на Ni)

0,5

Озон

0,1

Свинец и его неорганические соединения

0,01

Стеклянное и минеральное волокно (пыль)

4,0

Титан и его двуокись

10

Торий

0,05

Углерод окись

20

Фтористый водород

0,5

Фтористоводородной кислоты соли (в пересчете на HF)

1

Хроматы, бихроматы (в пересчете на Сг03)

0,01

Хрома окись

1

Цинка окись

6


ПРИЛОЖЕНИЕ 9

К положению о проведении

планово-предупредительного ремонта


Министерство, ведомство

______________________________

Наименование предприятия или организации ————————————————————


ТЕХНИЧЕСКИЙ ЖУРНАЛ

по эксплуатации здания и сооружения

(наименование по инвентарной карточке)


Дата приемки в эксплуатацию


ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ:

1 Площадь застройки м2

2. Строительный объем м3

3 Балансовая (восстановительная) стоимость тыс руб

Дата записей

Содержание записей

Примечание

Примечание Основные данные о проведенных ремонтах (сроки, харак­тер, объем) и реконструкциях (сроки, характер) можно выделить в отдельную графу


ПРИЛОЖЕНИЕ 10

Рекомендуемые средства индивидуальной защиты от воздействия вредных и опасных производственных факторов

Наименование и марки средств защиты

Назначение

Противопоказания к применению

I. Средсгва индивидуальной защиты органов дыхания

Респираторы



Фильтрующие проги-воаэрозольные (про-тивопылевые)

Для защиты от пыли, дыма и тумана

Не применять при наличии в воз­духе вредных газо- и парооб­разных веществ, в концентра­циях выше ПДК

ШБ-1



«Летесток-200»

Для защиты от мелко­дисперсных аэрозолей при концентрации их в воздухе до 200 ПДК

Не рекомендуется применять в условиях высоких и низких температур окружающего воз­духа, при дожде и мокром снеге. При высоких весовых концентрациях промышленных пылей

«Лепесток-40»

То же, при концентра­ции до 40 ПДК

То же

«Лепесток-5»

Защита от грубодисперс-ных и полидисперсных аэрозолей

»

У-2К

Защита от промышлен­ной пыли при неболь­шой запыленности (50 мг/м3)

Не рекомендуется применять при средней тяжести и тяжелых работах, а также в условиях неблагоприятного климата. Не применять для защиты от вы­сокодисперсных аэрозолей ток­сичных веществ (свинец, мышь­як, радиоактивные вещества и т. п., а также от пыли едких веществ (сода, известь и т. п.)

РП-К

Защита от грубо- и мел­кодисперсных аэрозолей при небольшой запылен­ности (50 мгм3)

Не рекомендуется применять при тяжелых работах

«Астра-2»

Защита от пыли и мел­кодисперсных аэрозолей с концентрацией до 300—400 мг/м3

Не рекомендуется применять при небольших концентрациях пыли, ниже 50 мг/м3, а также при работах со щитками, ма­сками, экранами

Ф-62Ш

Защита от пыли и грубо-дисперсных аэрозолей с концентрацией до 200 — 300 мг/м3

Не предназначен для защиты от особо токсичных пылей, со­держащих свинец, радиоактив­ные вещества, бериллий и т. п.

Фильтрующие проти­вогазовые


Не рекомендуется применять при содержании кислорода ме­нее 18 %, а также при работах в замкнутых и труднодоступ­ных помещениях (емкости, ци­стерны и т. П.)

РПГ-67 с патроном марки «А»

Защита от газов и паров органических веществ при концентрациях до 15 ПДК

Не защищает от вредных аэро­золей, не разрешается приме­нять для защиты от высоко­токсичных и сильнодействую­щих ядовитых веществ (СДЯВ)


Фильтрующие уни­версальные респира­торы:




РУ-60т или РУ-71 марки «А»

Защита от паров раство­рителей при концентра­ции до 15 ПДК и аэро­золей

Не разрешается применять для защиты от высокотоксичных и сильнодействующих ядовитых веществ (СДЯВ), а также при недостатке кислорода (менее 18 %)


промышленные противогазы с ко­робками различ­ных марок

Для защиты органов дыхания и зрения рабо­чих от определенных групп веществ при усло­вии их содержания не более 0,5 объемных про­центов

Запрещается применять все про­мышленные противогазы в усло­виях возможного недостатка свободного кислорода в воздухе (например, в колодцах, емко­стях, цистернах и других изо­лированных помещениях такого типа), а также от газов и паров неизвестного состава, при со­держании вредных веществ свы­ше 0,5 объемных процентов


с коробками мар­ки «А» без аэрозоль­ного фильтра или «А8» ко­ричневого цве­та

Защита от органических паров бензин, керосин, ацетон, бензол, ксилол, сероуглерод, толуол, спирты, эфиры, анилин, нитросоединения бензола и его гомологов, гало-идоорганические соеди­нения, тетраэтил, свинец

Нельзя применять для защиты от низкокипящих, плохосорби-рующихся органических ве­ществ (метан, этилен, ацетилен и т п )


с аэрозольным фильтром ко- ричневого цве­та с белой вер­тикальной по­лосой

То же, а также пыль, дым и туман

Нельзя применять для защиты от низкокипящих, плохосорби-рующихся органических веществ (метан, этилен, ацетилен и т. п )


Шланговые изолиру­ющие дыхательные аппараты

Для защиты от различ­ных вредных веществ при их высоких концен­трациях

Нельзя применять без наблю­дателя за рабочим, выполня­ющим работу в шланговых ды­хательных аппаратах


Шланговые противо­газы в комплекте ПШ-1

При выполнении крат­ковременных работ

Не рекомендуется при выпол­нении систематических работ, связанных с передвижениями на большие расстояния и в ме­стах, где не исключена возмож­ность запутывания или пере­движение шланга


ПШ-2 ,

Для защиты от любого газа, пара, дыма, тума­на, пыли в любых кон­центрациях в помещени­ях, длиной до 40 м

Не рекомендуется при необ­ходимости применять щитки, ма­ски и защитные экраны от лу­чистой энергии


Респиратор для ма ляров-пульверизатор щи ков РМП-62

Для защиты маляров при окраске распылени­ем, а также при выпол­нении других операции, связанных с выделением вредных газов

Не рекомендуется использовать для дыхания компрессорный воздух, содержащий окись угле­рода, а также при работах в ус­ловиях низких (до 10 °С) тем­ператур без дополнительного по­догрева подаваемого воздуха


Индивидуальный кондиционер ИМ-1 (новая модель)

Для защиты органов дыхания при работах в нормальных метеоусло­виях, а также при тем­пературе от 0 до 40 °С

Не рекомендуется использовать для дыхания компрессорный воз­дух с содержанием окиси угле­рода


Техническая документация

Назначение


II. Средства защиты от шума


Наушники противошумные ВЦНИИОТ-1 ТУ-60 04— 68 Минхим-прома СССР

Для защиты от высокочастотного шума до ПО дБ, рекомендуется клепальщи­кам, рихтовщикам, оорубщикам, штам­повщикам и др


Наушники противошумные ВЦНИИОТ-2, ВЦНИИОТ-2м, ВЦНИИОТ-3, ВЦНИИОТ-4 ТУ-60-02— 67 ЦК профсоюза рабочих металлургической промышленности

Для защиты от высокочастотного шума интенсивностью до 120 дБ, рекомендуется на операциях металлообработки, ком-прессорщикам, дизелистам, машинистам генераторов и др


Наушники ВЦНИИОТ-7И ТУ- 1-0 1-0035— 72 Минавтопром СССР

Для защиты от уровней шума до 115 дБ


Наушники ВЦНИИОТ-А1 ТУ- 1-0 1-0035— 72

Для защиты от уровней шума до 120 дБ Заглушающая способность на средних и низких частотах 10 — 16 дБ


Антифоны-вкладыши ТУ- 1 7-2400—68

Для защиты от высочодисперсного шума до 100 дБ Рекомендуется для механиче­ских цехов


Антифоны-вкладыши «Беруши»

Вкладыши одноразового пользования Для защиты от уровней шума до 110 — 120 дБ. Рекомендуется для механических цехов


III. Средства защиты от вибрации


Резиновый виброгаситель конструк­ции Адмиралтейского завода

Защита левой руки от вибрации корот­ких зубил при рубочных работах


Виброгасящие рукавицы

Защита рук от вибрации


Наколенники и налокотники из ми­кропористой резины

Защита от вибрации и давления твердых поверхностей при работе в неудобных положениях


Виброгасящие ботинки

Защита ног от вибрации при работе на вибрирующем оборудовании


IV. Средства защиты глаз и головы


Очки защитные «Прогресс» ГОСТ 9802—61

Для защиты глаз от механических по­вреждений рабочих-станочников


Очки защитные закрытые "моноблок" ГОСТ 9802—61

Для защиты от механических повре­ждений


Очки защитные закрытые «Металлист» ГОСТ 9802—61

Для защиты глаз от ветра, пыли, стру­жек, мелких твердых частиц тел, а также от брызг химических агрессивных жидко­стей


Очки защитные «Восход-2» ГОСТ 9802—61

Для защиты глаз от вредных излучений при газо- и электросварке и вспомога­тельных работах


Маска защитная сетчатая С-39 ТУ-64-1-1916— 72

От брызг расплавленного металла, воз­действия инфракрасных излучений и сле­пящей яркости


Маска защитная С-40 ТУ-64- 1-456— 70

От стружек, мелких частиц твердых тел, брызг, химически агрессивных жидкостей


Светофильтры стеклянные марок В-1, В-2, В-3 ГОСТ 9497—60

Защита глаз работающих рядом с элек­тросваркой


Светофильтры стеклянные марок Г-1, Г-2, Г-3 ГОСТ 9497—60

Защита глаз газосварщика


Светофильтры стеклянные Э 1, Э 2, Э-3, Э-4 ГОСТ 9497—60

Защита глаз электросварщиков от вред­ных излучений


Щиток наголовный ЩН-7 с прозрач­ным экраном

Защита глаз, лица и шеи от осколков при рубке, клепке


Каска защитная

Защита головы от ушибов


V. Средства защиты рук


Рукавицы рабочие ГОСТ 12.4.010—75

Для защиты рук от механических воз­действий


Рукавицы рабочие ГОСТ 12. 4. 010—75

Для защиты рук от влаги


Диэлектрические перчатки ТУ-38-40638— 72

Для защиты рук от электрического тока напряжением до 1000 В


Диэлектрические перчатки ТУ-38-40688— 72

То же, свыше 1000 В


Рукавицы меховые ГОСТ 13080 — 67

Для защиты рук от воздействия низких температур


Рукавицы рабочие с крагамч ТУ 3185—67

Для защиты рук от ожогов, механиче­ских воздействий и производственных загрязнений


Рукавицы дчя работы в горячих цехах

Для защиты рук от воздействия высокой температуры, теплового излучения, ока­лины, искр, брызг расплавленного металла


Паста защитная ИЭР-1 МРТУ 42-832—62

Для защиты рук от органических раство­рителей, минеральных масел, пеков, ла­ков и красок


Паста защитная ИЭР-2 МРТУ 42-333—62

Для защиты рук при работе с вредными растворами кислот, щелочей, солей


Паста ХИОТ-6 ТУ 18—46

Для защиты рук от органических раство­рителей, лаков, красок и минеральных масел


VI. Средства очистки кожи


Мазь автоловая

Очистка рук от нефти и других произ­водственных загрязнений


Моющее средство «Прогресс» (ВТУ 315-58)

Смачивающее и моющее средство в раз­личных отраслях промышленности и в до­машнем хозяйстве


Сульфонол (НП-1)

Моющее средство
