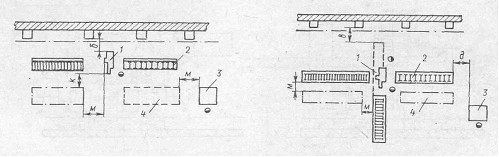

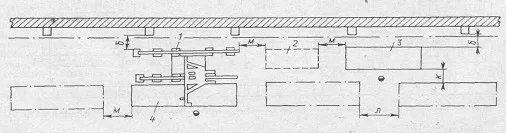

Рис. 14. Участок механической резки:

1 — листовые ножницы,

2 — смежное оборудование; 3 — ручная тележка; 4 — место складирования; 5 — роликовые стойки

Рис. 15. Участок тепловой резки:

1 — горизонтальная машина; 2 — место складирования; 3 —

место зачистки; 4 — разметочвый стол

Рис. 16. Участок тепловой резки:

1 — масштабная машина газорезательная; 2 — место складирования

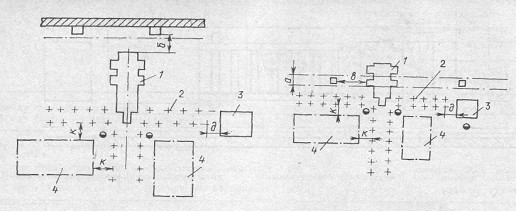

Рис. 17. Участок механической резки:

1 — пресс-ножницы; 2 — рольганг; 3 — смежное оборудование; 4 — место складирования

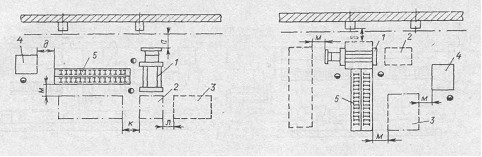

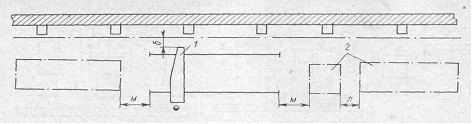

Рис 18
Участок гибки: 1 — гибочные вальцы; 2 — место съема заготовок; 3 — место складирования; 4 — смежное оборудование; 5 — рольганг

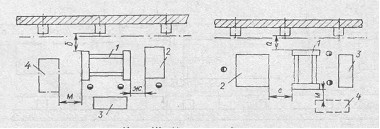

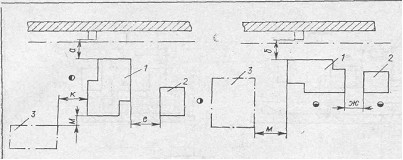

Рис. 19 Участок гибки:

1 — кромкогибочный пресс, 2 — смежное оборудование; 3 — подъемны* стол, 4 — место складирования

Рис 20. Участок гибки:

1 — рихтовально-гибочный станок; 2 — рольганг; 3 — смежное оборудование, 4 — место складирования

Рис 21 Участок гибки

1 — листогибочный станок типа ЛГС-М, 2 — роликовые стойки, 3 — смежное оборудо вание, 4 — место складирования

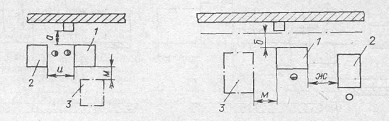

Рис 22 Участок раскройки при резке листового проката

1 — кривошипный пресс, 2 — смежное оборудование 3 место складирования

Рис 23 Участок раскройки

1 — пресс гидравлический листоштамповочный 2 — смежное оборудование 3 —

место складирования

Рис 24 Сборочно сварочный участок
1 смежное оборудование 2 - сборочно сварочная оснастка (стенд постель) 3 — место складирования

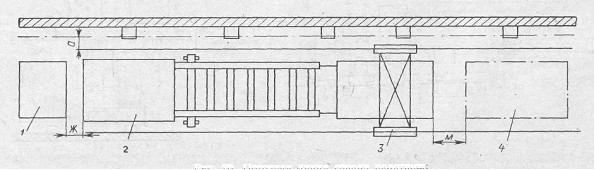

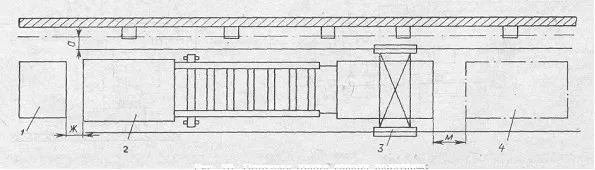

Рис 25 Поточная линия сборки полотнищ
1 — смежное оборудование 2 — поточная линия сборки полотнищ 3 — листоукладчик 4 — место складирования

I 7. ЦЕХИ МЕХАНОСБОРОЧНЫЕ И РЕМОНТА ДВС

Нормы расстоянии между станками и от станков и колонн зданий

Расстояния »	Минимальные расстояния, мм				Схемы расстановки
	Мелкие станки габаритом до 1800Х 800 мм	Средние станки 1800X800 до 4000X2000 мм	Крупные станки габаритом
	Мелкие станки габаритом до 1800Х 800 мм	Средние станки 1800X800 до 4000X2000 мм	от 4000X2000 мм до 8000X4000 мм	от 8000X4000 мм До 16000Х 5 000 мм
Между станками по фронту а	700	900	1300	1800	Рис 26
Между тыльными сторонами станков б	700	800	1000	1300
От стены, считая от выступающих конструкций до
тыльной стороны станка в	700	800	900	1000
боковой стороны станка г	700	800	900	1000	Рис 27
фронта станка д	1300	1500	1600	1800
От колонны до
тыльной стороны станка е	700	800	900	1000
боковой стороны станка ж	700	900	900	1000	Рис 28 29
фронта станка з	1300	1500	1300	2000
Нормы расстояний между станками при по перечном расположении к проезду
станки расположены в затылок л	1300	1500	1800	2000	Рис 29, 30
станки расположены попарно по фронту друг к другу	2000 /1300	2500/ 1500	2600/-	2800/-	Рис 31

Примечание В числителе— каждый станок обслуживается одним рабочим м, в знаменателе — два станка обслуживаются одним рабочим н

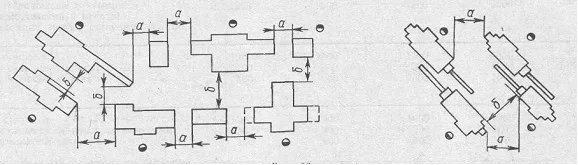

Pиc 26

Рис. 27

Рис 28

Рис. 29

Рис 30

Рис 31

1.8. ЦЕХИ МЕХАНОСБОРОЧНЫЙ И РЕМОНТА ДВС

Таблица 1

Нормы расстояний между оборудованием и элементами зданий и размеры рабочих зон по обслуживанию оборудования слесарно-сборочного отделения

Оборудование	Размеры, мм				Схема расстановки оборудования
	от тыльной стороны до строительной конструкции	от боково до границ ме	и стороны oi рабочего ста	от фронта до границы рабочего места
	А	а	б	в
Моечная машина проходная	800	1000	1000	1500	Рис. 32
Моечная машина тупиковая	800	1000	1000	1500	Рис. 33
Установка для очистки деталей косточковой крошкой	800	1000	1000	1500	Рис. 34
Установка двигателей внутреннего сгорания на испытательных стендах	1000	1000	1000	1000	Рис. 35, 36
Стенд, сборочная площадка с верстаком	—	2000	1000	1000	Рис 37
Стенд, сборочная площадка	—	1000	1000	1000	Рис. 38
Верстаки (расположены попарно по фронту)	—	2000	—	—	Рис. 39
Верстаки (расположены в затылок)	—	1000	—	—	Рис. 40

Рис 32

Рис 33

Рис 34

Рис 35

Рис 36

Рис. 37

Pис. 38

Рис. 39

Рис 40

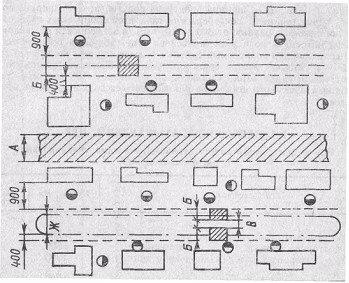

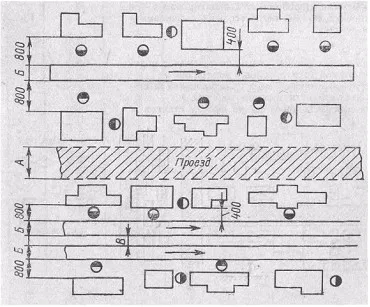

Таблица 2

Нормы расстояний между сборочными конвейерами

и стационарными рабочими местами (сборочными столами, верстаками и др.)

Вид конвейера и схема конвейерной линии

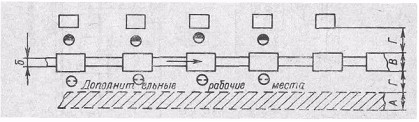

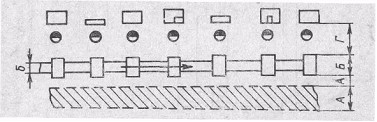

Шагающий возвратно поступательный

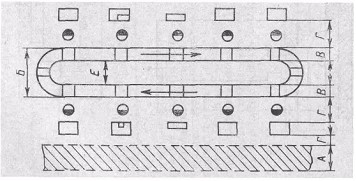

Вертикально-замкнутый

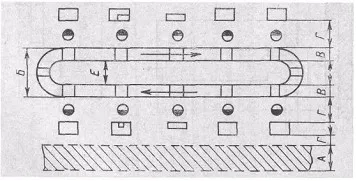

Горизонтально замкнутый

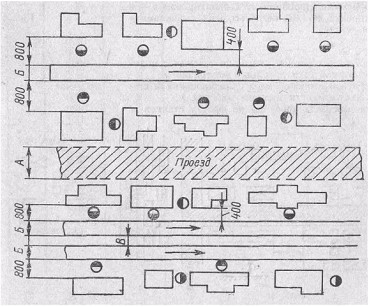

Подвесной цепной конвейер, монорельс

Рольгальганг, напольный конвейер

Условные обозначения: А — ширина проезда; Б — ширина конвейера рольганга; В — ширина собираемых изделий; Г — расстояние от конвейера или габаритов собираемых изделий до рабочих мест, принимаемое равным от 800 до 1000 мм (в зависимости от габаритов собираемых изделий); Д — размер от конвейера или габаритов собираемых изделий (в случае если ширина собираемых изделий больше ширины конвейера) до проезда 300 мм1; Е — расстояние между транспортными устройствами принимается в зависимости от конструкции этих устройств, но не меньше 100 мм; Ж — расстояние между линиями подвесного конвейера или монорельса должно быть не менее суммы Б + 300 мм.

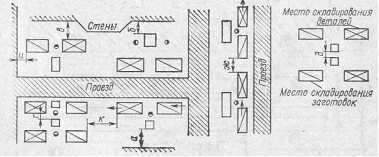

1.9. ДЕРЕВООБРАБАТЫВАЮЩИЙ ЦЕХ

Нормы расстояний между станками, местами складирования и элементами зданий

Расстояния		Норма, мм	Схемы расстановки оборудования
От тыльной стороны станка до стены (колонны) а		800
От боковой стороны станка до стены (колонны) б		800
От продольной стороны места складирования до иены (колонны) б		1200
Между тыльной стороной станка и продольной стороной места складирования г		1000
Между тыльными сторонами станков д		800
Между торцевыми сторонами мест складирования при транспортировке деталей безрельсовыми тележками к при длине деталей:			Рис. 41, 42
до 2 м		1000
более 2 м		1500
То же, при одностороннем движении тележек с подъемной платформой (для всех длин материала) к;		2000
Между торцевой стороной мест складирования и сте-		не менее
ной при необходимости прохода рабочих и;		1200
Между местами складирования по фронту станков ж		900
Рис 41	Рис. 42

1.10. ДЕРЕВООБРАБАТЫВАЮЩИЙ ЦЕХ Нормы расстояний между станками и местами складирования

Типы станков	Схемы расстановки оборудования
Непроходного типа торцовые педальные, маятниковые, ленточные и ажурные папы, станки сверлильные, долбежные, фрезерные, односторонние шипорезные, шлифовальные, токарные	Рис 43
Проходного типа (продольные) Для продольного распила, рейсмусовые, двух- и четырехсторонние строгальные	Рис 44
Комбинированные	Рис 45

Примечание Размер 750 мм принимается при обработке детатей шириной до 250 мм и длиной до 3 м, а 1000 мм — для деталей больших размеров

Рис 43

Рис 44

Рис 45

1.11. ТРУБОПРОВОДНЫЙ ЦЕХ

Нормы расстояний между оборудованием и элементами зданий и размеры рабочих зон по обслуживанию оборудования

Оборудование		Размеры, мм								Схемы расстановки оборудования
		от тыльной стороны до строительных конструкций			от боково и стороны до границы рабочего места				от фронта до границы рабочего места
		А			а		б		е
Отрезной станок		800			6500		3500		1000	Рис. 46
Трубонарезной станок		800			6500		1000		1000	Рис. 47
Трубогибочный станок		1200			6500		1000		5000	Рис. 48
Пресс гидравлический		1000			1000		1000		6500	Рис. 49
Слесарный верстак для трубопроводных работ		0			1000		1000		1000	Рис. 50
Верстак для трубопроводных работ		1000			650С		6500		1000	Рис. 51
Рис. 46 Рис. 47 Рис. 48 Рис. 49 Рис. 50 Рис. 51 1.12. ЭЛЕКТРОРЕМОНТНЫЙ ЦЕХ Нормы расстояний между оборудованием и элементами зданий и размеры рабочих зон по обслуживанию оборудования Оборудование	Размеры, мм							Схемы расста новки оборудования
	От тыльной стороны до строительных конструкций		От боковой стороны до стороны до границы рабочего места			от фронта до границы рабочего места
	А		а	б		в
Станок для изоляции лентой якорных секций	700		700	700		1000		Рис 52
Станок для статической балансировки якорей	1000		1000	1000		1000		Рис 53
Пресс для резки проводов и штамповки	700		1000	1000		1000		Рис 54
Стенд сборочный	1000		1000	1000		1000		Рис. 55
Бак для пропитки якорей и обмоток	500		1000	1000		1000		Рис 56
Стенд для обкатки эчектро-машин	1200		1200	1200		1200		Рис 57
Шкаф для пайки	0		1000	1000		1000		Рис. 58
Сушильный шкаф	700		1000	1000		1000		Рис. 59
