ПРИЛОЖЕНИЕ 2
Справочное
ПРИМЕРЫ УСТАНОВКИ ПЕРЕРМЫЧЕК МЕЖДУ ТРУБОПРОВОДАМИ

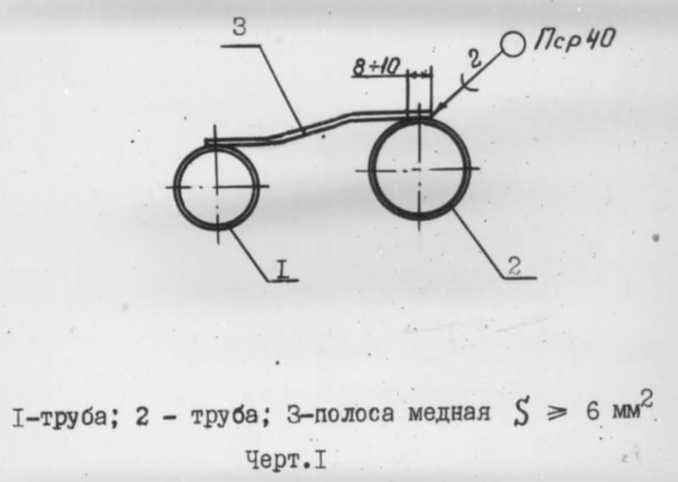

1. Установка перемычек на трубы из нержавеющей стали.

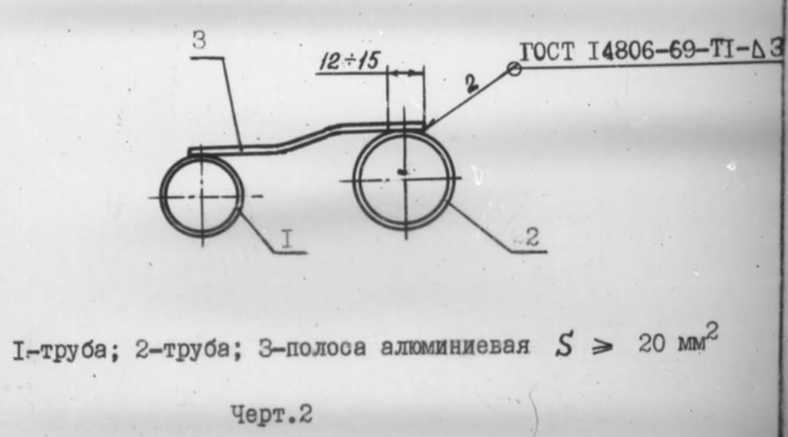

2. Установка перемычек на трубы из алюминиевого сплава.

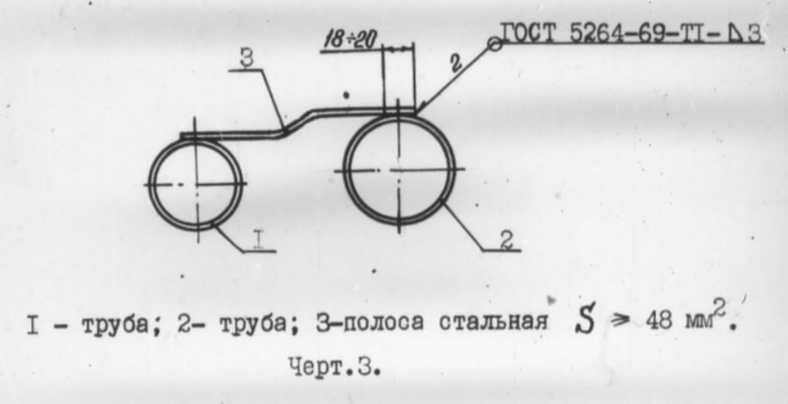

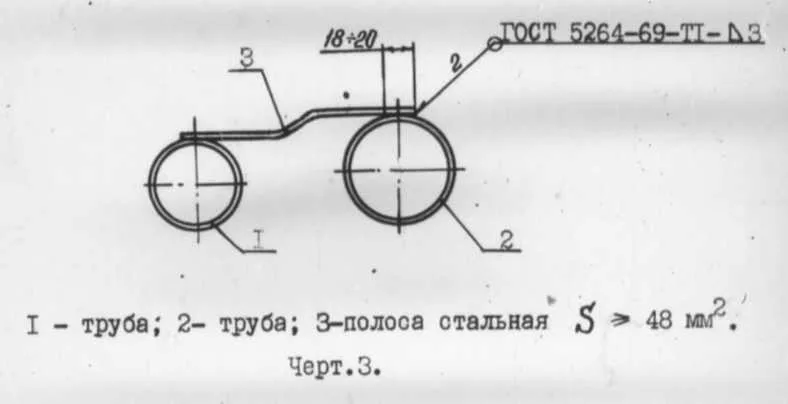

3. Установка перемычек на трубы из углеродистой стали.

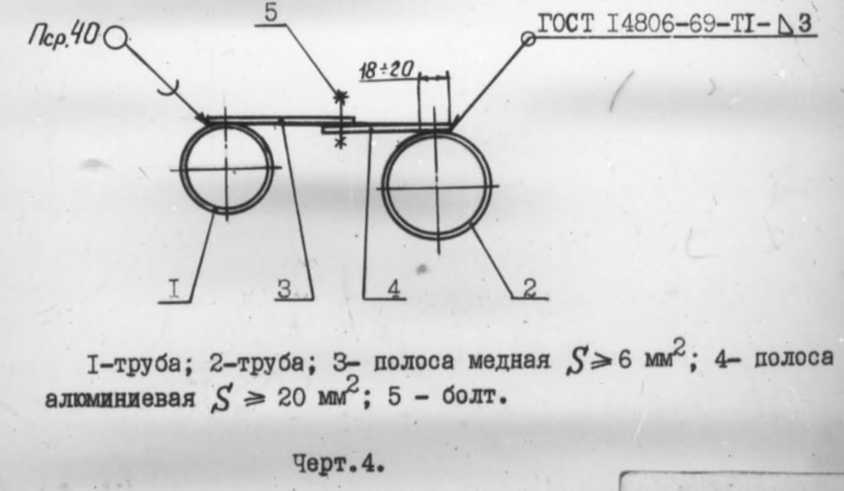

4. Установка перемычек на трубы медные из алюминиевых сплавов и нержавеющей стали.
ПРИЛОЖЕНИЕ 3
Справочное
ПРИМЕРЫ УСТАНОВКИ ЗАЗЕМЛЯЮЩИХ ПРОВОДНИКОВ МЕЖДУ АППАРАТАМИ И КОНТУРОМ ЗАЗЕМЛЕНИЯ

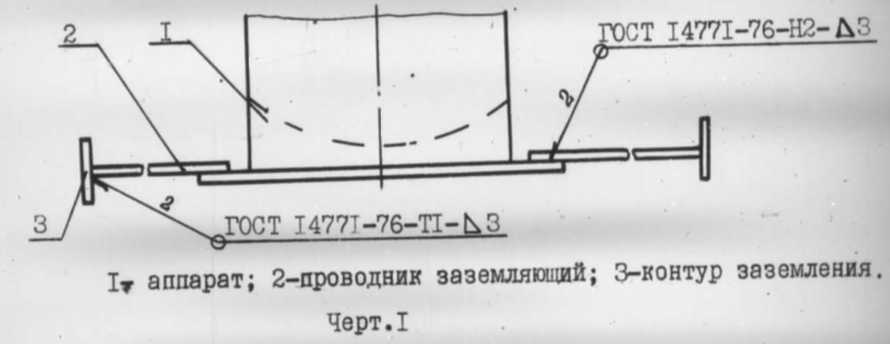

1. Установка заземляющих проводников между аппаратами из нержавеющей стали и контуром заземления.

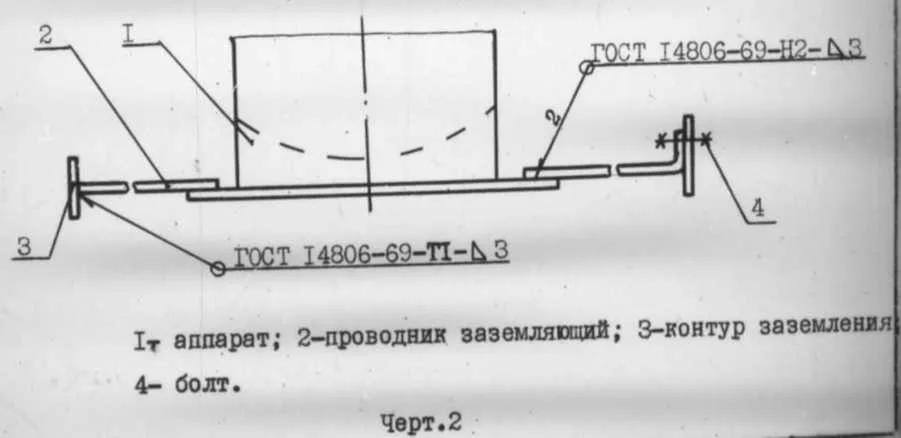

2. Установка заземляющих проводников между аппаратами из алюминиевых сплавов и контуром заземления.
ПЕРЕЧЕНЬ
ссылочных нормативно-технических документов (НТД)
Обозначение | Наименование |
Виды и комплектность конструкторских документов | |
ГОСТ 5264-69 | Швы сварных соединений. Ручная электродуговая сварка. Основные типы и конструктивные элементы. |
Швы сварных соединений. Электродуговая сварка в защитных газах. Основные типы и конструктивные элементы. | |
ГОСТ 14806-69 | Швы сварных соединений. Дуговая сварка алюминия и алюминиевых сплавов. Основные типы и конструктивные элементы. |
Техника криогенная. Термины и определения. | |
СН 305-77 | Указания по проектированию и устройству молниезащиты зданий и сооружений. Правила устройства электроустановок. Правила технической эксплуатации электроустановок потребителей, утверж-денные Госэнергонадзором 12.04.1969 г. |
СОДЕРЖАНИЕ
1. Общие требования 2
2. Заземление воздухоразделительных установок 4
3. Заземление криогенных систем и криогенно-
вакуумного оборудования 4
4. Комплектность разрабатываемой технической документации 5
5. Правила приемки и методы испытаний 5
Приложение 1. Общие понятия 7
Приложение 2. Примеры установки перемычек
Между трубопроводами 8
Приложение 3. Примеры установки заземляющих
проводников между аппаратами и контуром заземления 10
Перечень ссылочных нормативно-технических документов 11
