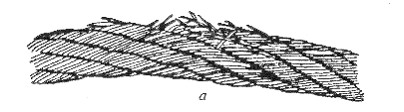

Рисунок 10.1 – Обриви та зміщення дротів каната хрестової звивки

а

б

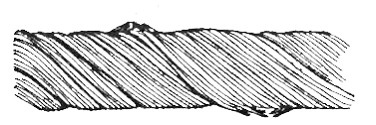

Рисунок 10.2 – Поєднання обривів дротів з їх спрацюванням:

а – в канаті хрестової звивки;

б – в канаті односторонньої звивки

б) розрив сталки;

в) поверхневе та внутрішнє спрацювання;

г) поверхнева та внутрішня корозія;

д) місцеве зменшення діаметра каната, в тому числі й через стан осердя;

е) зменшення площі поперечного перерізу дротів каната (втрати внутрішнього перерізу);

ж) деформація у вигляді хвилястості, кошикоподібності, видавлювання осердя та дротів і сталок, місцеве збільшення діаметра каната, роздавлення, перекручувань, заломів, перегинів і т. ін.;

з) пошкодження в результаті термічної дії або електричного дугового розряду.

б

Рисунок 10.3 – Обриви дротів у зоні зрівняльного блока:

а – у декількох сталках каната;

б – у двох сталках у поєднанні з місцевим спрацьовуванням


2 Бракування канатів, що працюють зі сталевими та чавунними блоками, слід провадити за кількістю обривів дротів згідно з таблицею 10.1 та рисунком 10.4.

У разі виявлення місць зосередження обривів дроту (наявність трьох та більше обривів на одній сталці, розміщення вказаної в таблиці 10.1 кількості обривів на довжині каната менше ніж 6d), а також у разі інтенсивного зростання кількості обривів канат повинен бракуватися.

Канати вантажопідіймальних машин, що призначені для підіймання людей, а також транспортування розплавленого або розжареного металу, вогненебезпечних та отруйних речовин, бракують за вдвічі меншої кількості обривів дротів.

3 У разі виявлення в канаті однієї або декількох обірваних сталок канат до подальшої роботи не допускається.

4 У разі зменшення діаметра каната в результаті погіршення стану осердя – внутрішнього поверхневого спрацювання, зминання, розриву та ін. (на 3% від номінального діаметра у канатів, що не крутяться, та на 10 % у інших канатів), канат підлягає бракуванню навіть за відсутності видимих обривів дротів.

5 У разі зменшення діаметра каната в результаті поверхневого спрацювання (рисунок 10.5) або корозії (рисунок 10.6) на 7% і більше порівняно з номінальним діаметром канат підлягає бракуванню навіть за відсутності видимих обривів дротів.


Таблиця 10.1 – Кількість обривів дротів, за наявності яких канати подвійної звивки, що працюють із сталевими та чавунними блоками, відбраковуються


Кількість

несучих дротів у зовнішніх сталках n

Конструкція канатів

Тип звивки

ГОСТ

на канат

Група класифікації (режиму) механізму

за ISО (типові зразки конструкцій)

за міждержавними

стандартами

М1, М2, М3 та М4

М5, М6, М7 та М8

Хрестова звивка

Односто­роння звивка

Хрестова

звивка

Односто­роння звивка

Довжина ділянки

6d

30d

6d

30d

6d

30d

6d

30d

n ≤ 50

6x7 (6/1)

6x7(1+6)+1x7(1+6)

ЛК-О

3066-80

2

4

1

2

4

8

2

4



6х7(1+6)+1 о.с.

ЛК-О

3069-80











8х6(0+6)+9 о.с.

ЛК-О

3097-80









51 ≤ n ≤ 75


6х19(1+9+9)+1о.с.*

ЛК-О

3077-80

3

6

2

3

6

12

3

6


6x19 (9/9/1)*

6х19(1+9+9)+7х7(1+6)*

ЛК-О

3081-80









76 ≤ n ≤ 100


18х7(1+6)+1о. с.

ЛК-О

7681-80

4

8

2

4

8

16

4

8


8x19(9/9/1)*

6х19(1+6+6/6)+7х7(1+6)

ЛК-Р

14954-80










6x19(12/6/1)

6х19(1+6+6/6)+1о.с.

ЛК-Р

2688-80

5

10

2

5

10

19

5

10

101 ≤ n ≤ 120

6x19(12/6+6F/1)

6х25(1+6; 6+12)+1о.с.

ЛК-3

7665-80










6x25FS(12/12/1)*

6х25(1+6; 6+12)+ 7х7(1+6)

ЛК-3

7667-80









121 ≤ n ≤ 140


8х16(0+5+11)+9о.с.

ТК

3097-80

6

11

3

6

11

22

6

11

141 ≤ n ≤ 160

8х19(12/6+6F/1)




6

13

3

6

13

26

6

13



6х30(0+15+15)+7о.с.

ЛК-О

3083-80









161 ≤ n ≤ 180

6x36(14/7+7/7/1)*

6х36(1+7+7/7+14)+1о.с.*

ЛК-РО

7668-80

7

14

4

7

14

29

7

14



6х36(1+7+7/7+14)+7х7(1+6)*

ЛК-РО

7669-80











6х31(1+6+6/6+12)+1о.с.

ЛК-О

16853-80









181≤ n ≤ 200


6х31(1+6+6/6+12)+7х7(1+6)

ЛК-О

16853-80

8

16

4

8

16

32

8

16



6х37(1+6+15+15)+1о.с.*

ТЛК-О

3079-80









201≤ n ≤ 220

6х41(16/8+8/8/1)*




9

18

4

9

18

38

9

18

221≤ n ≤240

6х37(18/12/6/1)

18х19(1+6+6/6)+1о.с.

ЛК-Р

3088-80

10

19

5

10

19

38

10

19

241≤ n ≤260





10

21

5

10

21

42

10

21


Закінчення таблиці 10.1

Кількість

несучих дротів у зовнішніх сталках n

Конструкція канатів

Тип звивки

ГОСТ

на канат

Група класифікації (режиму) механізму

за ISО (типові зразки конструкцій)

за міждержавними

стандартами

М1, М2, М3 та М4

М5, М6, М7 та М8

Хрестова звивка

Односто­роння звивка

Хрестова

звивка

Односто­роння звивка

Довжина ділянки

6d

30d

6d

30d

6d

30d

6d

30d

261≤ n ≤280





11

22

6

11

22

45

11

22

281≤ n ≤300





12

24

6

12

24

48

12

24

300< n





0,04n

0,08n

0,02n

0,04n

0,08n

0,16n

0,04n

0,08n


Примітки.

1. n – кількість несучих дротів у зовнішніх сталках каната; d - діаметр каната, мм.

2. Дроти заповнення не вважаються несучими, тому не підлягають обліку. У канатів з декількома шарами сталок враховуються дроти тільки видимого зовнішнього шару. У канатів із металевим осердям останнє розглядається як внутрішня сталка і не враховується під час підрахування кількості несучих дротів.

3. Кількість обривів не слід плутати з кількістю обірваних кінців дротів, яка може бути в 2 рази більше.

4. Клас конструкції канатів, у яких діаметр зовнішніх дротів перевищує діаметр дротів нижніх шарів, знижений та позначений зірочкою.

5. В разі роботи каната повністю або частково з блоками із синтетичного матеріалу або з металу із синтетичною футерівкою характерна поява значної кількості обривів дротів усередині каната до появи видимих ознак обривів дротів або інтенсивного спрацювання на зовнішній поверхні каната. Такі канати вибраковуються з урахуванням втрати внутрішнього перерізу.

6. Незаповнені рядки в графі "Конструкція канатів" означають відсутність конструкцій канатів з відповідною кількістю дротів. В разі появи таких конструкцій канатів, а також для канатів з загальною кількістю дротів більше 300 кількість обривів дротів, за яких канат вибраковується, визначається за формулами, наведеними у нижньому рядку таблиці, при цьому знайдене значення округлюється до цілого у більший бік.

7. Конструкція канатів за ІSО наведена схематично у відповідності з ІSО 4309, ІSО 3578:

– знаком "/" відокремлено один шар дротів від іншого або в одному шарі відокремлені дроти різного діаметру;

– кількість дротів сталок вказано від периферії до центру каната;

– "F" – канати з дротами заповнення, SF – канати з синтетичним осердям.

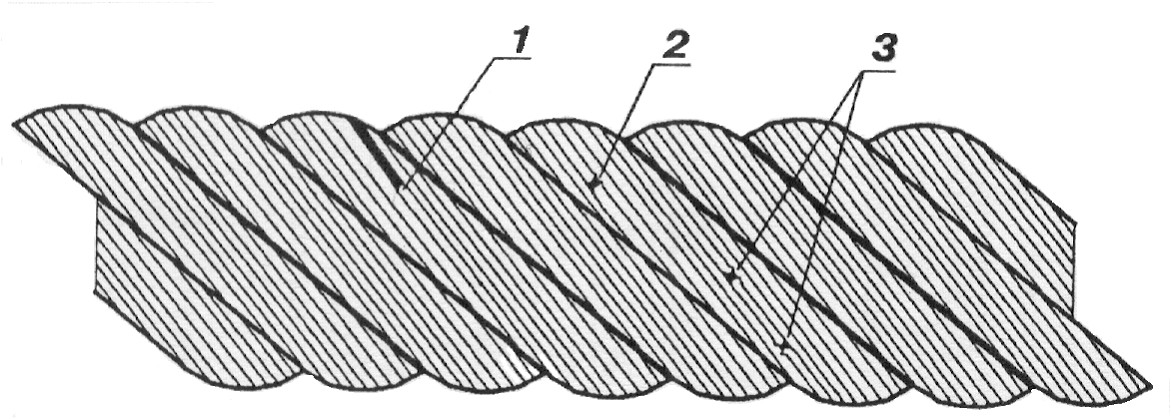

Рисунок 10.4 – Приклад визначення кількості обривів зовнішніх дротів сталевого каната

1 – на ділянці контролю в обірваному дроті виявлений тільки один кінець, відповідний кінець обірваного дроту відсутній. Даний дефект відповідає одному обриву; 2 – на ділянці контролю у обірваного дроту є два кінці. Даний дефект відповідає одному обриву; 3 – на ділянці контролю один з дротів має двократне порушення цілісності. Оскільки дефекти цілісності належать тільки одному дроту, даний дефект в цілому відповідає одному обриву.


За наявності у каната поверхневого спрацювання або корозії дротів кількість обривів як ознака бракування повинна бути зменшена згідно з даними таблиці 10.2.


Таблиця 10.2 – Норми бракування каната в залежності від поверхневого спрацювання або корозії


Зменшення діаметра дротів у результаті поверхневого спрацювання або корозії, %

Кількість обривів дротів, % від норм,

вказаних у таблиці 1

10

15

20

25

30 та більше

85

75

70

60

50


В разі зменшення первинного діаметра зовнішніх дротів у результаті спрацювання (рисунок 10.5, д) або корозії (рисунок 10.6, д) на 40 % і більше канат бракується.

Визначення спрацювання або корозії дротів по діаметру повинно провадитись за допомогою мікрометра або іншого інструмента, що забезпечує аналогічну точність.

За меншої, ніж наведено в таблиці 10.1, кількості обривів дротів, а також за наявності поверхневого спрацювання дротів без їх обриву канат може бути допущений до роботи за умови ретельного спостереження за його станом під час періодичних оглядів із записом результатів до журналу оглядів та заміни каната при досягненні спрацювання, зазначеного в таблиці 10.2.
