Страница 23: ДБН В.2.4-1-99. Меліоративні системи та споруди (3720)

(Ц.2)

Приклад Ц.2. Початковий РГВ розміщений у нижньому шарі двошарового грунту (рисунок Ц.2), якщо ( т>т2)

за умови Н*> m l

(Ц.З)

де - коефіцієнт водовіддачі грунту в зоні зміни РГВ у нижньому шарі;

( Ц.4)

(Ц.5)

При Н*<т

(Ц.6)

( Ц.7)

( Ц.8)

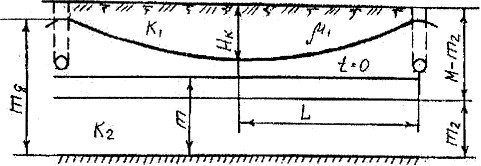

Рисунок Ц.1. Підґрунтове зволоження двошарового грунту при початковому рівні ґрунтових вод (РГВ) у верхньому шарі

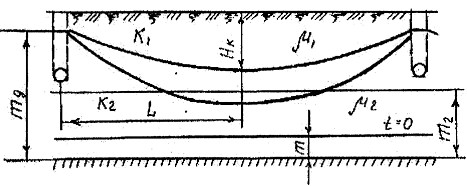

Рисунок Ц.2. Підгрунтове зволоження двошарового грунту при початковому (РГВ) у нижньому шарі

Позначення, наведені на рисунках Ц.1 та Ц.2:

т, - потужність фільтраційного потоку

двошарового грунту, м;

т1 - потужність фільтраційного потоку

першого шару грунту, м;

т2 - те саме, другого шару грунту, м;

k1, k2 - коефіцієнти фільтрації першого та

другого шарів грунту, м/добу;

- коефіцієнти водовіддачі першого і другого шарів грунту;

2L - міждренна відстань, м,

Hk - норма осушення, м;

t - час зниження рівня грунтових вод,

діб.

ЧАСТИНА II ОРГАНІЗАЦІЯ БУДІВНИЦТВА. ВИКОНАННЯ РОБІТ

1 ЗАГАЛЬНІ ПОЛОЖЕННЯ

1.1 При розробленні проектів організації будівництва меліоративних систем і споруд терміни будівництва об'єктів повинні узгоджуватися з термінами виконання робіт з сільськогосподарського освоєння та використання меліорованих земель.

1.2 При реконструкції діючих меліоративних систем і споруд будівельні роботи слід організовувати таким чином, щоб уникнути пошкоджень існуючих споруд і підземних ко­мунікацій, що розміщені у зоні будівництва і не підлягають знесенню або перенесенню.

1.3 Повне або часткове виведення меліорованих земель з сільськогосподарського обо­роту на період виконання робіт з реконструкції меліоративної системи повністю або частково повинні бути погоджені з землекористувачем і відображається в проекті виконання робіт.

1.4 До початку будівництва меліоративної системи слід виконати роботи з улаш­тування постійних та тимчасових внутрішньомайданчикових доріг, тимчасових будівель і споруд та інженерних мереж (водо-, тепло-, електропостачання), потрібних на час будівництва і передбачених проектом організації будівництва та проектами на виконання робіт.

1.5 Забороняється починати роботи, пов'язані з будівництвом надземних конст­рукцій будівлі (споруди) або її частини (секції, яруса, прогону, ділянки, захватки), до повного закінчення влаштування підземних конструкцій та зворотної засипки котло­ванів, траншей та пазух з ущільненням грунту до щільності, що відповідає природному стану або заданому проектом (за винятком конструкцій, спорудження яких проектами виконання робіт передбачено в інші терміни).

1.6 Якщо будівельний майданчик розміщено на території, що зазнає впливу не­сприятливих природних явищ і геологічних процесів (зсуви, обвали, селі, лавини, забо­лоченість, підтоплення тощо), після створення геодезичної розбивочної основи до почат­ку виконання підготовчих внутрішньомайданчикових робіт потрібно виконати за спеціальними проектами першочергові заходи і роботи для захисту території від зазна­чених процесів.

1.7 Закінчення всіх підготовчих робіт в обсязі, що забезпечує дотримання перед­бачених проектом темпів будівництва об'єкта, підтверджується актом, складеним замов­ником і генпідрядником за участю субпідрядної (субпідрядних) організації та профспілкового комітету генпідрядника за формою, наведеною у додатку А.

1.8 Будівництво великих меліоративних систем повинно здійснюватись згідно з пусковими комплексами відповідно до їх складу та черговості, передбачених проектами.

1.9 У процесі будівництва об'єкта необхідно дотримуватись будівельних норм, правил і стандартів, а при виконанні складних об'єктів — додаткових спеціальних вказівок і технічних умов проекту (робочого проекту).

1.10 При організації будівництва меліоративних систем і споруд повинно перед­бачатись своєчасне будівництво під'їзних шляхів і причалів, створення складського гос­подарства, розвиток виробничої бази будівельних організацій і підготовка приміщень житлового та соціально-побутового призначення і комунального господарства, не­обхідних для потреб будівництва, з урахуванням можливостей тимчасового використан­ня запроектованих постійних будівель і споруд.

1.11 На кожному об'єкті будівництва потрібно:

• вести загальний журнал робіт за формою, наведеною у додатку Б, спеціальні журнали для окремих видів робіт, перелік яких встановлюється генпідрядником за уз­годженням з субпідрядними організаціями і замовником, та журнали авторського нагля­ду проектних організацій;

• складати акти обстеження прихованих робіт, проміжного приймання відпові­дальних конструкцій, випробування устаткування, систем, мереж і пристроїв;

• оформляти іншу виробничу документацію для окремих видів робіт та виконавчу документацію - комплект робочих креслень з написами про відповідність фактично ви­конаних робіт цим кресленням або внесеним до них, за узгодженням з проектною ор­ганізацією, змінам, зробленими особами, відповідальними за виконання будівельно-монтажних робіт.

Примітка. Потреба у здійсненні авторського нагляду проектними організаціями визначається проектом (робочим проектом) на будівництво меліоративних систем і споруд.

1.12 Ліцензування будівельно-монтажних робіт регламентується чинним законо­давством.

2 ПІДГОТОВКА БУДІВНИЦТВА МЕЛІОРАТИВНИХ СИСТЕМ

2.1 Підготовка будівництва меліоративних систем і споруд має здійснюватись з дотриманням вимог ДБН А.3.1-5 і цього розділу.

2.2 До початку виконання робіт потрібно:

• оформити відчуження земель під постійні та тимчасові лінійні споруди (магістральні, міжгосподарські та інші канали, лінії електропередачі, повітряні лінії зв'язку, магістральні, міжгосподарські та внутрішньогосподарські трубопроводи) - у терміни, передбачені проектом виконання робіт і календарним планом будівництва об'єктів; під насосні станції та інші гідротехнічні споруди меліоративної системи, якщо вони не входять у смугу відчуження під лінійні споруди;

• передати та прийняти закріплені на місцевості знаки геодезичної розбивки спо­руд у терміни, передбачені календарним планом будівництва об'єктів (елементів) меліоративної системи. Геодезичні роботи слід виконувати в обсязі й з точністю у відповідності з вимогами СНіП 3.01.03;

• розвідати і передати генпідрядній організації кар'єри землі для будівництва зем­ляних гідротехнічних споруд;

• визначити потребу та джерела надходження робочої сили;

• визначити потребу та джерела отримання кам'яно-щебеневої продукції та збірного залізобетону;

• перевірити можливість забезпечення будівництва бетонною сумішшю заводами або вузлами, якщо це передбачено проектом виконання робіт.

2.3 До складу підготовчих робіт, що передують будівництву складного й унікального об'єкта, повинні входити роботи, пов'язані з організацією режимних спосте­режень (сейсмометричних, гідрологічних, гідрогеологічних, геохімічних, геодезичних тощо) за спеціальними програмами, а також створення, у разі потреби, випробних полігонів, метрологічних пунктів та вимірювальних станцій. Програми дослідних робіт, випробувань конструкцій і елементів споруд та режимних спостережень повинні розроб­лятися замовником і генеральною проектною організацією одночасно з розробкою про­ектів організації будівництва і проектів виконання робіт.

2.4 Згідно з ДБН А.3.1-5 у процесі підготовки до виконання будівельно-монтажних робіт потрібно:

• розробити проекти виконання робіт, передати й прийняти закріплені на місцевості знаки геодезичної розбивки стосовно частин будівель (споруд) і видів робіт;

• розробити й здійснити заходи щодо організації праці;

• організувати інструментальне господарство для забезпечення бригад необхід­ними засобами малої механізації, інструментом, засобами вимірювання й контролю, за­собами підмощування, огородженням і монтажною оснасткою;

• створити необхідний запас будівельних конструкцій, матеріалів і готових ви­робів;

• поставити або перебазувати на робоче місце будівельні машини і пересувні ме­ханізовані установки.

З ДОКУМЕНТАЦІЯ НА ОРГАНІЗАЦІЮ БУДІВНИЦТВА

І ВИКОНАННЯ РОБІТ

3.1 Документація на організацію будівництва і виконання робіт складається з про­ектів організації будівництва нових, розширення та реконструкції діючих об'єктів (розділи "Організація будівництва" у складі затверджених проектів та робочих проектів) і проектів виконання робіт, що розробляються на основі робочої документації, як це пе­редбачено ДБН А.3.1-5.

3.2 Забороняється виконувати будівельно-монтажні роботи без затвердженого проекту організації будівництва і проекту виконання робіт.

Не допускається порушення рішень проектів організації будівництва і проектів виконання робіт без узгодження з організаціями, що розробили й затвердили їх.

3.3 Проекти організації будівництва і проекти виконання робіт для складних об'єктів повинні розроблятись на основі варіантної проробки основних рішень з розра­хунками порівняльної ефективності варіантів.

3.4 Проекти організації будівництва і проекти виконання робіт для випадків, коли будівництво ведеться у складних природних і геологічних умовах, а також при будівництві унікальних будівель і споруд, повинні передбачати заходи щодо забезпечен­ня міцності та стійкості будівель, споруд, конструкцій та їх частин у період зведення, коли конструктивна цілісність ще не досягнута.

У складі проектів виконання робіт на будівництво складних і унікальних об'єктів повинні розроблюватись програми необхідних досліджень, випробувань і режимних спо­стережень для забезпечення надійного і якісного проведення будівельних робіт і по­дальшої експлуатації споруд.

3.5 Проект організації будівництва є обов'язковим документом для замовника, підрядних організацій, а також організацій, що здійснюють фінансування і матеріально-технічне забезпечення будівництва.

3.6 Розділ "Організація будівництва" узгоджується з іншими розділами передпро-ектної та проектної документації.

3.7 Проект організації будівництва розробляє генеральна проектна організація або, на її замовлення, організація, яка виконує будівельне проектування за участю про­ектних організацій, міністерств і відомств, що здійснюють будівництво.

3.8 Проект організації будівництва або його окремі розділи можуть розроблятись із залученням спеціалізованих проектних організацій, проектно-технологічних інститутів за рахунок лімітів на проектно-вишукувальні роботи, що передаються зазначеним ор­ганізаціям.

3.9 Вихідними матеріалами для розробки проекту організації будівництва у відповідності з ДБН А.3.1-5 повинні бути:

• техніко-економічне обгрунтування будівництва або техніко-економічні розра­хунки, що обґрунтовують господарську необхідність і економічну доцільність будівництва даного об'єкта, або проект (робочий проект) та завдання на його розробку;

• матеріали інженерних вишукувань (при реконструкції об'єктів - матеріали їх пе-редпроектного технічного обстеження) і дані режимних спостережень на територіях, що зазнають впливу несприятливих природних явищ і геологічних процесів;

• планові документи, що встановлюють терміни будівництва;

• узгоджені генеральною підрядною і субпідрядною організаціями рішення щодо застосування матеріалів і конструкцій, засобів механізації будівельно-монтажних робіт,

порядку забезпечення будівництва енергетичними ресурсами, водою, тимчасовими інженерними мережами, а також місцевими будівельними матеріалами;

• відомості про умови поставки і транспортування з підприємств-постачальників будівельних конструкцій, готових виробів, матеріалів і обладнання;

• відомості про умови виконання будівельно-монтажних робіт на об'єктах, що ре­конструюються;

• спеціальні вимоги до будівництва складних і унікальних об'єктів;

• конструктивні рішення будівель і споруд та принципові технологічні схеми ос­новного виробництва об'єкта, що будується (його черги), з розбивкою на пускові ком­плекси;

• дані про наявність виробничої бази будівельної індустрії та можливості її вико­ристання;

• заходи щодо захисту території будівництва від несприятливих природних явищ, геологічних процесів та етапність їх виконання;

• відомості про умови будівництва, передбачені контрактами (у разі наявності та­ких) з іноземними фірмами.

3.10 У проекті організації будівництва повинні бути відображені питання, що ви­переджують розвиток виробничої бази будівельних організацій і будівництва об'єктів житлового, соціально-побутового призначення та комунального господарства, не­обхідних для потреб будівництва даного об'єкта, і забезпечення експлуатаційних кадрів.

Склад і зміст проектів організації будівництва

3.11 Проект організації будівництва меліоративної системи повинен розроблятись на повний обсяг будівництва, передбачений проектом (робочим проектом) з урахуванням вимог ДБН А. 3.1-5.

При будівництві меліоративної системи чергами проект організації будівництва першої черги повинен розроблятись з урахуванням здійснення будівництва в повному обсязі.

1. До складу проекту організації будівництва входять:

а) календарний план будівництва, в якому визначаються терміни, черговість та етапи будівництва основних та допоміжних будівель і споруд, технологічних вузлів, пус­кових комплексів з розподілом капітальних вкладень і обсягів будівельно-монтажних робіт по спорудах і періодах будівництва (додаток В).
