ПРИЛОЖЕНИЕ 2
Справочное
ОЦЕНКА ВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ ЖЕЛЕЗОБЕТОННЫХ ФУНДАМЕНТОВ ПРОМЫШЛЕННЫХ ЗДАНИЙ В КАЧЕСТВЕ ЗАЗЕМЛИТЕЛЕЙ
При использовании железобетонных фундаментов промышленных зданий в качестве заземлителей сопротивление растеканию заземляющего устройства в Ом должно оцениваться по формуле
, (1)
где S - площадь, ограниченная периметром здания, м2;
ρэ - удельное эквивалентное электрическое сопротивление земли, Ом·м.
Для расчета ρэ в Ом·м следует использовать формулу
; (2)
где ρ1 - удельное электрическое сопротивление верхнего слоя земли, Ом·м;
ρ2 - удельное электрическое сопротивление нижнего слоя, Ом·м;
h1 - мощность (толщина) верхнего слоя земли, м;
α, β - безразмерные коэффициенты, зависящие от соотношения удельных электрических сопротивлений слоев земли.
Если , α = 3,6, β = 0,1;
если , α =1,1×102, β = 0,3×10.
Пример расчета:
Пусть ρ1 =500 Ом·м; ρ2 =130 Ом·м; h1 = 3,7 м; = 55 м.
Тогда в соответствии с формулой (2) получим
Ом·м.
Под верхним слоем следует понимать слой земли, удельное сопротивление которого ρ1 более чем в 2 раза отличается от удельного электрического сопротивления нижнего слоя ρ2.
В электроустановках напряжением от 110 до 750 кВ не требуется прокладка выравнивающих проводников, в том числе у входов и въездов, кроме мест расположения заземления нейтралей силовых трансформаторов, короткозамыкателей, вентильных разрядников и молниеотводов, если выполняется условие
,
где - расчетная сила тока однофазного замыкания, стекающего в «землю» с фундаментов здания, кА.
(Измененная редакция. Изм. № 1).
ПРИЛОЖЕНИЕ 3
Справочное
Соединение арматуры железобетонных конструкций
1 - молниеприемная сетка; 2 - токоотвод; 3 - арматура колонны; 4 - заземляющая перемычка; 5 - арматура фундамента
ПРИЛОЖЕНИЕ 4
Справочное

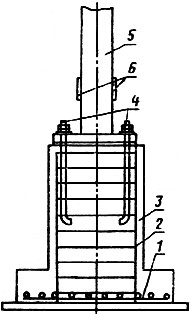

Соединение металлической колонны с арматурой железобетонного фундамента
1 - арматура подошвы; 2 - арматура фундамента; 3 - фундамент; 4 - фундаментные болты (не менее двух), соединенные с арматурой фундамента; 5 - стальная колонна; 6 - пластины для приварки проводников заземления
РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ:
Р. Н. Карякин, д-р техн. наук; В. А. Антонов, канд .техн. наук; Л. К. Коновалова; В. К. Добрынин; В. И. Солнцев; М. П. Ратнер, канд. техн. наук; В. П. Коровин; А. И. Кустова; В. И. Сыроватка, д-р техн. наук; А. И. Якобс, д-р техн. наук; В. И. Бочаров, канд. техн. наук; В. Н. Ардасенов, канд. техн. наук
ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
Зам.министра К. К. Липодат
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15 мая 1981 г. № 2404
