4.16.4. Зусилля, що виникають під час пересування штабелеукладача та підіймання вантажу, не повинні перевищувати значень, зазначених у табл. 5.

Таблиця 5. Зусилля, що виникають під час пересування штабелеукладача та підіймання вантажу

Вантаж, кг

Пересування, Н

Підіймання*, Н

зрушування, керування пересуванням (маневрування)

кочення

рукою

ногою

250

150

75

200

300

500

200

100

200

300

750

250

150

200

300

1000

300

200

200

300

____________
* Тільки для штабелеукладачів з ручним підійманням.



4.16.5. Штабелеукладач має бути оснащений однією чи більше вертикально або горизонтально розташованою рукояткою та/або дишлом, які мають забезпечувати можливість штовхати чи буксирувати (тягнути) штабелеукладач, керувати пересуванням і маневрувати, а також здійснювати підіймання вантажу.

4.16.6. У разі оснащення штабелеукладача рукояткою (рукоятками) для штовхання чи буксирування відстань h від підлоги до центра рукоятки має бути від 1100 мм до 1300 мм (рис. 11 і 12). Рукоятка, розташована вертикально, повинна мати довжину l не менше 300 мм (рис. 12). Проміжок між рукояткою і поверхнею штабелеукладача має бути не менше 50 мм. Діаметр рукоятки має бути 35 мм.

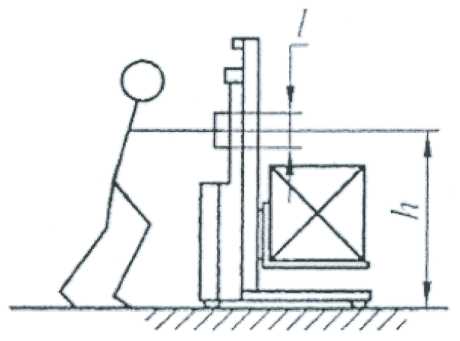

Рисунок 11. Горизонтальна рукоятка для штовхання та буксирування

Рисунок 12. Вертикальні рукоятки для штовхання та буксирування



4.16.7. У разі оснащення штабелеукладача дишлом під час штовхання відстань h1 від підлоги до центра рукоятки має бути від 1100 мм до 1300 мм (рис. 13). Під час буксирування горизонтальна відстань b між зовнішньою кромкою дишла і передньою поверхнею колеса має бути не менше 500 мм, разом з цим вісь рукоятки дишла має перебувати на висоті h2 в межах від 700 мм до 1000 мм (рис. 14).

Дишло повинне мати закриту ручку діаметром 35 мм, довжиною не менше 100 мм, оснащену захистом для рук водія.

У разі звільнення дишла після закінчення буксирування воно має автоматично повернутися у вертикальне положення.

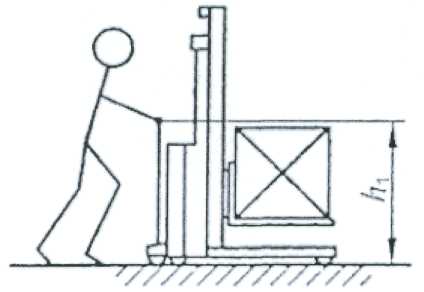

Рисунок 13. Штовхання дишлом

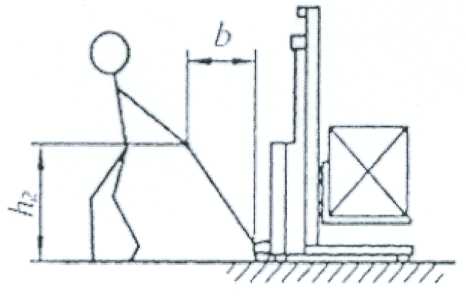

Рисунок 14. Буксирування дишлом



4.16.8. Пульт керування ручним підійманням і опусканням вантажу може розташовуватися на дишлі чи окремо.

4.16.9. Якщо пульт керування ручним підійманням і опусканням вантажу розташований на дишлі, має бути забезпечена можливість водію керувати, не відпускаючи рукоятку. У разі відпускання важеля пульта керування, що перебуває в положенні "Опускання", він має повернутися в положення "Нейтраль" і рух вил донизу має припинитися. Зусилля на важелі має бути не більше 150 Н.

Якщо встановити пульт керування паралельно площині дишла, то підіймання здійснюється у разі натиснення на важіль у напрямку шарніра дишла, а опускання - у разі підтягування догори (рис. 15).

4.16.10. Якщо пульт керування ручним підійманням і опусканням вантажу розташований окремо (не на дишлі), підіймання може здійснюватися за допомогою ручного насоса з педаллю чи рукояткою. Опускання може здійснюватися за допомогою ручного важеля, педалі чи різьбового запірного клапана, причому після звільнення важеля, педалі система має повернутися в нейтральне замкнене положення.

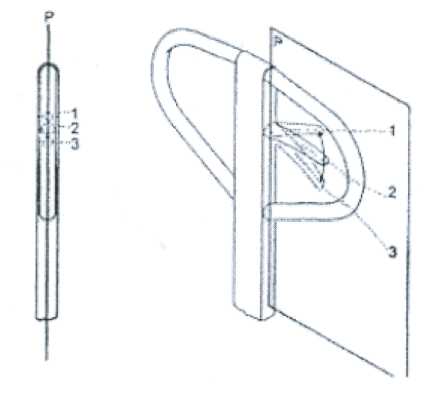

Рисунок 15. Розташування пульта керування ручним підійманням і опусканням вантажу на дишлі

1 - опускання; 2 - нейтраль; 3 - підіймання; Р - площина дишла

4.16.11. Пульт керування електричним приводом підійманням і опусканням вантажу має бути виконаний таким чином, щоб імовірність випадкового його вмикання була мінімальною. У разі звільнення (відпускання) важеля він має повернутися в нейтральне положення, а рух - припинитися.

4.16.12. Електричне обладнання і система мають відповідати вимогам глави 4.5 цих Правил.

4.16.13. У підіймальному механізмі (вантажопідіймачі) можуть застосовуватися ланцюги і канати.

4.16.14. У разі застосовування пластинчастих, втулочно-роликових або коротколанкових ланцюгів статичний коефіцієнт запасу міцності руйнівного навантаження, зазначеного виробником ланцюга, відносно навантаження, що виникає в окремій вітці ланцюга від рівномірно розподіленого номінального вантажу, має бути не менше п'яти. Під час визначення запасу міцності опір сил тертя між складовими частинами вантажопідіймача не враховують.

Діаметр ланцюгових блоків і зірочок має бути не менше трьох кроків ланцюга.

Якщо застосовується більше одного ланцюга, має бути передбачений регулюючий пристрій для обмеження нерівномірного натягнення віток ланцюга.

4.16.15. У разі застосовування канатів статичний коефіцієнт запасу міцності каната щодо розривного зусилля, зазначеного виробником каната, щодо навантаження, що виникає в окремій вітці каната від рівномірно розподіленого номінального вантажу, має бути не менше п'яти. Під час визначення запасу міцності опір сил тертя між складовими частинами вантажопідіймача не враховують.

Діаметр канатних блоків, виміряний по дну канавки, має бути не менше 16 діаметрів каната.

Якщо застосовується більше одного каната, має бути передбачений регулюючий пристрій для обмеження нерівномірного натягнення віток каната.

4.16.16. Гідравлічний привід механізму підіймання повинен мати кінцевий упор для обмеження ходу вантажної каретки і унеможливлення виходу каретки і рухомих частин рами за межі вантажопідіймача.

4.16.17. Опускання номінального вантажу через внутрішні витоки робочої рідини в гідросистемі за нормальних умов експлуатації штабелеукладача, температури робочої рідини, відповідної температури навколишнього середовища не повинно перевищувати 25 мм протягом 10 хв.

4.16.18. Гідросистема має бути споряджена запобіжним клапаном, що має спрацьовувати у разі перевищення робочого тиску в системі на 15 %. Має бути унеможливлена випадкова зміна заданого тиску. З цією метою має застосовуватися спеціальний інструмент або ключі.

4.16.19. Усі трубопроводи, гнучкі рукави і з'єднання в замкненому положенні мають витримувати без руйнування внутрішній тиск, що у три рази перевищує робочий тиск у гідросистемі.

4.16.20. Гідросистема штабелеукладача з електричним приводом підіймання має бути захищена від забруднення робочої рідини, наприклад за допомогою фільтрів або магнітних уловлювачів.

4.16.21. Гідросистема має бути оснащена пристроєм, що у разі пошкодження складових частин гідравлічної системи, крім гідроциліндра, здійснював би обмеження швидкості опускання, яка не повинна перевищувати 0,6 м/с.

4.16.22. Гідросистема має бути влаштована таким чином, щоб у разі збою чи зупинки електропостачання насос припинив подачу робочої рідини в гідросистему, а гідроциліндр зупинився.

4.16.23. Вимоги до вил і вантажних кареток штабелеукладача мають відповідати викладеним у главі 4.3 цих Правил.

4.16.24. У разі оснащення штабелеукладача змінними вантажозахоплювальними пристроями їх переміщення по вантажній плиті в крайніх положеннях має бути обмежене. Демонтаж змінних вантажозахоплювальних пристроїв має здійснюватися з використанням спеціальних засобів.

4.16.25. У разі оснащення штабелеукладача захоплювальним пристроєм тиск у системі затиснення вантажу має зберігатися протягом 10 хв, якщо важіль пульта керування перебуває в положенні "Нейтраль" або в системі приводу виникнуть пошкодження.

4.16.26. Колеса штабелеукладача з рукоятками для штовхання та буксирування (рис. 11 і 12) мають бути оснащені пристроями (кожухами) для захисту ніг людей (рис. 16).

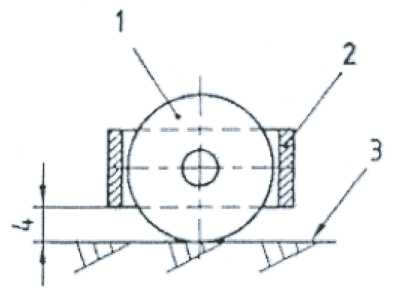

Рисунок 16. Захисний кожух колеса

1 - колесо; 2 - кожух колеса; 3 - підлога; 4 - проміжок (не більше 35 мм)

4.16.27. У разі оснащення штабелеукладача захисним покриттям або екраном із скла має застосовуватися безпечне одношарове чи багатошарове скло.

4.16.28. Штабелеукладач, що має висоту підіймання 1800 мм і більше, має бути оснащений захисною металевою сіткою або ґратами (рамкою).

4.16.29. Штабелеукладач має бути оснащений стоянковим гальмом з приводом від важеля на дишлі або від педалі. Гальмо має втримувати штабелеукладач з номінальним вантажем, розташований на твердій і рівній поверхні з ухилом 3,5 %.

4.16.30. Складові частини штабелеукладача, які можуть бути причиною придавлення, затиснення або порізу і розташовані в зоні досяжності водія, мають бути захищені або мають бути забезпечені мінімальні відстані до них відповідно до пункту 4.6.3 цих Правил.

Зовнішні поверхні штабелеукладача, що можуть стикатися з частинами тіла водія, не повинні мати гострих кутів і окантовок.

4.16.31. Під час приймальних випробувань дослідні зразки штабелеукладачів мають витримувати без пошкоджень і залишкових деформацій статичне випробування навантаженням, що дорівнює 1,33Q1 або 1,33Q2, протягом 15 хв. з установленим змінним вантажозахоплювальним пристроєм і піднятим на відповідну висоту (Q1 і Q2 - відповідно номінальна вантажопідіймальність і дійсна вантажопідіймальність на максимальній висоті підіймання). Штабелеукладач під час випробувань має бути встановлений і закріплений на горизонтальній твердій підлозі так, щоб унеможливлювалося його перекидання.

Динамічне випробування проводиться з вантажем, що дорівнює Q1. Під час випробувань перевіряється функціонування стоянкового гальма, механізму підіймання вантажу, функціонування дишла чи обладнання для маневрування. Перевірка можливості штабелювання проводиться вантажем, що дорівнює Q2, шляхом підіймання на максимальну висоту і опускання з численними зупинками до самого низу.

4.16.32. Штабелеукладачі, розташовані на похилій платформі, мають бути стійкими від перекидання вперед, назад і вбік, з випробувальним вантажем і без вантажу, в положеннях відповідно до додатка 2 до цих Правил.

V. ВИМОГИ ДО ВИГОТОВЛЕННЯ, РЕКОНСТРУКЦІЇ, МОДЕРНІЗАЦІЇ І РЕМОНТУ

5.1. Загальні вимоги

Роботодавець відповідно до статті 21 Закону України "Про охорону праці" повинен одержати дозвіл на початок роботи та види робіт підприємства, діяльність якого пов'язана з виконанням робіт та експлуатацією об'єктів, машин, механізмів, устаткування підвищеної небезпеки (далі - Дозвіл).

5.2. Виготовлення

5.2.1. Поставлення на виробництво навантажувачів здійснюється відповідно до вимог НД.

5.2.2. Для перевірки якості виготовлених навантажувачів, відповідності їх вимогам цих Правил і технічних умов виробник повинен проводити їх випробування (приймальні, приймально-здавальні, типові, періодичні, сертифікаційні тощо), під час яких мають проводитися статичне та динамічне випробування з такими коефіцієнтами навантаження відносно номінальної вантажопідіймальності:

а) коефіцієнт статичного навантаження навантажувачів з машинним приводом - 1,25;

б) коефіцієнт динамічного навантаження навантажувачів - 1,1.

У штабелеукладачів з ручним пересуванням коефіцієнти навантаження відносно номінальної вантажопідіймальності - відповідно до пункту 4.16.31 цих Правил.

5.2.3. Приймальні випробування дослідного зразка, головного зразка, якщо виготовляється партія виробів, проводяться в установленому порядку за участю представників спеціально уповноваженого центрального органу виконавчої влади з промислової безпеки та охорони праці, а також проводиться їх державна санітарно-епідеміологічна експертиза.

5.2.4. Приймально-здавальні випробування кожного виготовленого навантажувача або складових частин, призначених для самостійного постачання, проводяться виробником за затвердженою ним програмою і методикою випробувань. Результати випробувань мають бути записані в паспорті навантажувача чи в документі про якість складової частини.

5.2.5. Періодичні та типові випробування навантажувачів, їх складових частин, що виготовляються серійно, проводяться виробником за програмою і методикою випробувань у встановленому порядку за участю представників спеціально уповноваженого центрального органу виконавчої влади з промислової безпеки та охорони праці. Періодичним випробуванням піддається один із серійно виготовлених навантажувачів даної моделі один раз на три роки.

5.2.6. До сертифікації навантажувачів, яка проводиться відповідно до вимог Правил обов'язкової сертифікації підіймальних споруд, затверджених наказом Держстандарту України від 24.01.97 N 37, зареєстрованих в Міністерстві юстиції України 04.04.97 за N 110/1914 (зі змінами), і чинних НД, можуть залучатися представники спеціально уповноваженого центрального органу виконавчої влади з промислової безпеки та охорони праці.

5.2.7. Технічні умови на виготовлення навантажувачів підлягають державній санітарно-епідеміологічній експертизі.

5.2.8. Виготовлені навантажувачі мають бути укомплектовані такими експлуатаційними документами:

паспортом навантажувача, зразок якого наведений в додатку 3 до цих Правил;

настановою з експлуатації;

висновками державної санітарно-епідеміологічної експертизи на виріб та технічні умови;

сертифікатом відповідності (у разі проведення сертифікації);

іншою документацією, передбаченою технічними умовами на навантажувач;

комплектом запасних частин, інструменту та приладдя (далі - ЗІП).

Виробник відповідно до зразка, наведеного в додатку 3, має скласти паспорт відповідно до конструкції навантажувача, що виробляється, внісши до нього з переліку відомостей, які наведені в зразку, ті, що належать до даної моделі навантажувача. Допускається вносити до паспорта інші відомості, що належать до даної моделі навантажувача.
