13. Водолазное шерстяное белье, утеплители и предметы теплой одежды, надеваемые водолазами при спусках под воду, должны стираться не реже чем через 15 спусков. При возникновении у водолазов инфекционных или кожных заболеваний все указанные предметы теплой одежды, а также костюмы электро- и водообогрева сдают в дезинфекцию.

14. Дезинфекция трехцилиндровой водолазной помпы производится в процессе технического обслуживания в соответствии с инструкцией по эксплуатации помпы.

15. При загрязнении отсеков декомпрессионных барокамер их дезинфицируют мыльным раствором с последующим обмывом пресной водой при температуре плюс 40-50 °С.

После удаления воды из камеры она насухо протирается чистой ветошью.

16. Использованный для дезинфекции спирт сливается в санитарно-фановую систему либо сдается на склад в установленном порядке.


ПРИЛОЖЕНИЕ 10

(обязательное)

ИНСТРУКЦИЯ

ПО ПРОВЕДЕНИЮ АНАЛИЗА И ОЦЕНКЕ КАЧЕСТВА ВОЗДУХА,

ПРЕДНАЗНАЧЕННОГО ДЛЯ ДЫХАНИЯ ВОДОЛАЗОВ

1. Инструкция распространяется на основные типы отечественных газоанализаторов, применяемых в настоящее время в водолазной практике. По мере внедрения в практику новых образцов газоанализаторов они должны эксплуатироваться согласно требованиям инструкций по их эксплуатации.

2. Воздух, предназначенный для дыхания водолазов под повышенным давлением, не должен содержать при проведении анализа в условиях нормального давления вредных веществ в концентрациях выше указанных в таблице настоящего приложения.

Содержание углекислого газа в воздухе, подаваемом для дыхания водолазов (в системе газоснабжения), не должно превышать 0,05% (по объему). Содержание углекислого газа во вдыхаемом воздухе в условиях повышенного давления не должно превышать 1% содержания его, приведенного к условиям нормального давления (парциальное давление 0,001 МПа, или 0,01 кгс/см).

3. В месте проведения водолазных спусков (непосредственно на водолазных станциях) для анализа воздуха на вредные вещества следует пользоваться экспресс-анализаторами с индикаторными трубками. Перед проведением анализа необходимо проверить целостность индикаторных трубок. Запрещается использовать индикаторные трубки с истекшим гарантийным сроком годности. Дата выпуска и гарантийный срок годности указаны на кассете-упаковке индикаторных трубок.

Для отбора проб воздуха на анализ следует использовать резиновые (волейбольные) камеры. Новые резиновые камеры необходимо вымыть горячим мыльным раствором, промыть теплой водой до удаления мыльного раствора, трижды ополоснуть дистиллированной водой и высушить.


Предельно допустимые концентрации (ПДК) вредных веществ в воздухе, предназначенном для дыхания водолазов на различным глубинах, и в барокамере, при проведении анализа в условиях нормального давления

Глубина спуска, м

Абсолютное давление на глубине спуска, МПа (кгс/см)

ПДК вредных веществ, мг/м (мг/л)



Окись углерода (углерода оксид)

Окислы азота (азота оксиды NO) в пересчете на NO

Суммарные углеводороды

0

0,1(1)

20(0,02)

5(0,005)

100(0,1)

10

0,2(2)

10(0,01)

2,5(0,025)

50(0,05)

20

0,3(3)

6,6(0,0066)

1,6(0,0016)

33(0,033)

30

0,4(4)

5(0,005)

1,25(0,00125)

25(0,025)

40

0,5(5)

4(0,004)

1,0(0,001)

20(0,020)

50

0,6(6)

3,3(0,0033)

0,83(0,00083)

16,6(0,016)

60

0,7(7)

2,8(0,0028)

0,71(0,00071)

14,2(0,014)

70

0,8(8)

2,5(0,0025)

0,62(0,00062)

12,5(0,012)

80

0,9(9)

2,2(0,0022)

0,55(0,00055)

11,1(0,011)

90

1,0(10,0)

2(0,002)

0,5(0,0005)

10,0(0,01)

100

1,1(11,0)

1,8(0,0018)

0,45(0,00045)

9,04(0,009)

4. Пробу воздуха нужно отбирать из расходной магистрали секции баллонов в резиновые камеры через редуктор или вентили тонкой регулировки любого типа.

Для взятия пробы часть воздуха необходимо из магистрали стравить в атмосферу (продуть магистраль), а камеру промыть воздухом из этой же магистрали. Промывку камеры следует осуществлять, заполнив ее воздухом, а затем, сжав камеру руками, выпустить воздух в атмосферу. Такую промывку делают трижды. После заполнения анализируемым воздухом камеру нужно герметизировать, закрыв ее сосок зажимом. Заполнять камеру следует до полного распрямления складок. Место и время отбора пробы нужно отметить на камере мелом.

5. Резиновый сосок волейбольной камеры с пробой воздуха следует надеть на соответствующую индикаторную трубку, вставленную в аспиратор. Для анализа воздуха на окись углерода и окислы азота рекомендуется пользоваться наиболее распространенными экспресс-анализаторами (аспиратором АМ-5 и индикаторными трубками ГХ-МУ5 (ТУ 12.43.01.166-86). Согласно инструкции, приведенной на кассете-упаковке индикаторных трубок, измеряют содержание определяемого вещества в процентах (%) по изменившейся окраске индикаторной массы. Чтобы определить концентрацию вредных веществ в миллиграммах на кубический метр (мг/м), следует полученное значение в процентах умножить для окиси углерода на 12500, а для окислов азота на 20000, после чего сравнить полученный результат с данными таблицы.

Результаты анализа заносятся в Журнал медицинского обеспечения водолазов.

Следует иметь в виду, что индикаторные трубки ГХ-МУ5 характеризуются низкой чувствительностью, поэтому практически любое значение концентраций окиси углерода или окислов азота, полученное с помощью трубки ГХ-МУ5, указывает на то, что под давлением таким воздухом пользоваться опасно.

Пример. При просасывании воздуха через трубку ГХ-МУ5 на окись углерода десятью ходами аспиратора индикаторная масса трубки окрасилась до минимальной отметки 1,0, что соответствует 0,001% (по объему), или 12,5 мг/м (0,001·12500=12,5 м). Согласно таблице такое значение концентрации окиси углерода допустимо при спусках на глубины менее 10 м. Поэтому для спусков на большие глубины воздух может считаться пригодным для использования только в случаях получения в условиях нормального давления отрицательного результата (индикаторная масса трубки ГХ-МУ5 совершенно не окрашивается при просасывании воздуха через трубку десятью ходами аспиратора АМ-5).

6. Концентрации суммарных углеводородов в воздухе индикаторными трубками ГХ-МУ5 не измеряются*. Их определяют либо с помощью индикаторных трубок других моделей (например, для прибора ПГА - трубки ВПМ), либо*6

приборами типа ГВА-1 и др.

7. Анализ воздуха в СЭС или в водолазно-медицинских кабинетах проводится с помощью газового хроматографа, прибора типа ГВА-1 и других газоанализаторов.

При направлении воздуха на лабораторный анализ необходимо к резиновой камере с пробой воздуха прикрепить бирку с указанием места, времени забора пробы и фамилии лица, взявшего пробу воздуха. В сопроводительной записке следует указать цель анализа, перечень веществ, концентрации которых необходимо определить, название организации и место взятия пробы воздуха.

Определение содержания углекислого газа и кислорода в барокамере, а также в дыхательном мешке аппарата при кислородной декомпрессии можно проводить как с помощью индикаторных трубок, так и используя объемный газоанализатор ГХП-100, автоматические газоанализаторы и др.

8. В случае наличия в воздухе вредных веществ и углекислого газа в концентрациях выше допустимых водолазные спуски запрещаются. Воздух в баллонах подлежит замене.


ПРИЛОЖЕНИЕ 11

(обязательное)

ИНСТРУКЦИЯ

ПО ПРОВЕДЕНИЮ АНАЛИЗА РЕГЕНЕРАТИВНЫХ И ПОГЛОТИТЕЛЬНЫХ ВЕЩЕСТВ

1. Общие положения

1.1. Для регенерации газовой среды использовать регенеративное вещество на основе надперекисей щелочных металлов. Процесс регенерации газовой среды может быть представлен в следующем виде на примере надперекиси калия (KО):

2KО+ НО2KОН + 1,5О+ 14,2 ккал

2KОН + СОKСОО + 35 ккал

2KО+ НО + СОKСОО+1,5О+ 49,2 ккал.

Для использования допускается регенеративное вещество, содержащее кислорода не менее 130 л/кг (0,13 м/кг) и двуокиси углерода не более 15 л/кг (0,015 м/кг).

1.2. В качестве поглотителя двуокиси углерода использовать химический поглотитель известковый (ХПИ).

Процесс поглощения двуокиси углерода может быть представлен в виде:

Са(ОН) + СОСаСО + НО + 19 ккал

2NaOH + СОCO + НО + 28 ккал.

К использованию допускают поглотитель с содержанием двуокиси углерода не более 20 л/кг (0,02 м/кг).

1.3. Для анализа регенеративного вещества на содержание двуокиси углерода и кислорода, а также поглотителя на содержание двуокиси углерода применяется кальциметр (см. рисунок).

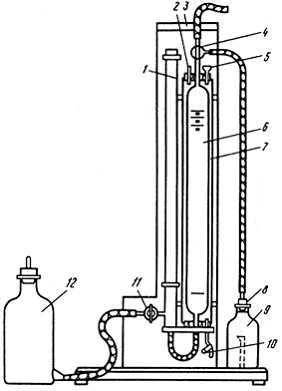

Кальциметр:

1 - цилиндр; 2 - отводная трубка; 3 - подставка; 4 - кран; 5 - воронка; 6 - бюретка; 7 - мантия; 8 - пробка;

9 - реакционный сосуд с пробиркой; 10 - зажим пружинный; 11 - кран; 12 - склянка с тубусом


2. Подготовка прибора

2.1. Кальциметр готовить в соответствии с техническим описанием. Все стеклянные части прибора вымыть хромовой смесью (раствор 10 г двухромовокислого калия в 150 мл концентрированной серной кислоты) или 10%-ным раствором тринатрийфосфата. Хромовую смесь тщательно смыть водой. На вымытых частях кальциметра не должны задерживаться капли воды. Вымытые части прибора высушить.

2.2. Старую смазку с кранов снять марлей, смоченной этиловым спиртом. Затем на пробку нанести тонким слоем свежую вакуумную смазку, пробку вставить в корпус крана и осторожно притереть, вращая до тех пор, пока шлиф не станет прозрачным.

2.3. Собрать прибор и заполнить запирающей жидкостью цилиндр 1 и бюретку 6 (22%-ный раствор хлористого натрия). Бюретку заполнить до верхней отметки, обозначенной цифрой 0, через цилиндр при закрытом кране 11 и положении крана 4 "на атмосферу". После заполнения бюретку отсоединить от атмосферы поворотом крана 4.

2.4. Пробы на анализ гранулированного регенеративного вещества или химического поглотителя отбирать из каждого вновь вскрываемого барабана. Из трех различных мест барабана отобрать пробы по 20-30 г, поместить в стеклянную банку и перемешать. Пробы отбирать и перемешивать чистой ложкой (шпателем).

Для одного анализа взять 1 г вещества, взвешенного с точностью до 0,01 г.


3. Анализ регенеративного вещества

3.1. Анализ регенеративного вещества выполнять сначала на содержание в нем кислорода, затем двуокиси углерода.

3.2. Навеску вещества поместить в сухой чистый реакционный сосуд 9 с пробиркой, в которую пипеткой залить 10 мл 1%-ного раствора сернокислого кобальта для определения содержания кислорода.

3.3. Реакционный сосуд 9 закрыть пробкой 8 с отводной трубкой, соединить его с бюреткой 6 поворотом крана 4.

3.4. Кран 11 повернуть на соединение цилиндра 1 со склянкой с тубусом 12 и проверить герметичность кальциметра. Постоянство уровня в бюретке свидетельствует о герметичности прибора.

3.5. Реакционный сосуд наклонить до полного выливания раствора реактива из пробирки на навеску анализируемого вещества. Для обеспечения полноты разложения навески вещества реакционный сосуд периодически встряхивать.

3.6. Выделяющийся газ вытесняет из бюретки жидкость в цилиндр 1 и склянку с тубусом 12.

3.7. После окончания реакции взаимодействия вещества с раствором реактива и выравнивания температур газа в реакционном сосуде и окружающего воздуха (примерно через 10 мин) замерить объем выделившегося газа. О выравнивании температур газа в реакционном сосуде и окружающей среды судят по прекращению изменения уровня жидкости в бюретке 6.

3.8. Для измерения объема выделившегося газа установить одинаковый уровень запирающей жидкости в склянке с тубусом 12, цилиндре 1 и бюретке 6 и снять отсчет выделившегося газа по нижнему мениску жидкости в бюретке.
