УДК 614.894.43:006.354 | Группа Л07 | |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ | ||
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА КОРОБКИ ФИЛЬТРУЮЩЕ-ПОГЛОЩАЮЩИЕ ДЛЯ ПРОМЫШЛЕННЫХ ПРОТИВОГАЗОВ Технические условия Occupational safety standards system. All service canisters for protective masks. Specifications ОКП 25 6831 | Взамен ГОСТ 23113-78 | |
Постановлением Государственного комитета СССР по стандартам от 14 марта 1983 г. № 1168 срок введения установлен
с 01.01.84
Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
Настоящий стандарт распространяется на фильтрующе-поглощающие коробки (далее - коробки) большого габарита к фильтрующим промышленным противогазам (далее - противогазы).
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Коробки изготовляют двух типов: с аэрозольным фильтром и без аэрозольного фильтра.
В зависимости от назначения коробки изготовляют следующих марок, указанных в табл. 1. Коробки имеют соответствующую каждой марке опознавательную окраску.
Таблица 1
Марка | Код ОКП | Тип коробки и опознавательная окраска | Наименование вредных примесей от которых защищает коробка |
А | 25 6831 0101 | Без аэрозольного фильтра, коричневая | Пары органических соединений (бензин, керосин, ацетон, бензол, толуол, ксилол, сероуглерод, спирты, эфиры, анилин, галоидоорга-нические соединения, нитросоединения бензола и его гомологов, тетраэтилсвинец), фосфор- и хлорорганические ядохимикаты |
А8 | 25 6831 0102 | То же | То же |
А | 25 6831 0202 | С аэрозольным фильтром, коричневый с белой вертикальной полосой | То же, а также пыль, дым и туман |
В | 25 6831 0103 | Без аэрозольного фильтра, желтая | Кислые газы и пары (сернистый газ, хлор, сероводород, синильная кислота, окислы азота, хлористый водород, фосген), фосфор- и хлорорганические ядохимикаты |
В8 | 25 6831 0104 | То же | То же, а также пыль, дым и туман |
В | 25 6831 0203 | С аэрозольным фильтром, желтая с белой вертикальной полосой | Пары ртути, ртутьорганические ядохимикаты на основе этилмеркурхлорида |
Г | 25 6831 0109 | Без аэрозольного фильтра, двух цветная – черная и желтая (по вертикали) | Пары ртути, ртутьорганические ядохимикаты на основе этилмеркурхлорида |
Г8 | 25 6831 0110 | Без аэрозольного фильтра, двух цветная – черная и желтая (по вертикали) | Пары ртути, ртутьорганические ядохимикаты на основе этилмеркурхлорида |
Г | 25 6831 0204 | С аэрозольним фильтром, двухцветная – черная и желтая (по вертикали) с белой вертикальной полосой | То же, а также пыль, дым и туман, смесь паров трути и хлора |
Е | 25 6831 0107 | Без аэрозольного фильтра, черная | Мышьяковый и фосфористый водород |
Е8 | 25 6831 0108 | То же | То же |
Е | 25 6831 0206 | С аэрозольним фильтром, черная с белой вертикальной полосой | Тоже, а танже пыль, дым и туман |
КД | 25 6831 0105 | Без аэрозольного фильтра, серая | Аммиак, сероводород и их смесь |
КД8 | 25 6831 0106 | То же | То же |
КД | 25 6831 0205 | С аэрозольним фильтром, серая с белой вертикальной полосой | То же , а также пыль, дым и туман |
М | 25 6831 0111 | Без аэрозольного фильтра, красная | Окись углерода в присутствии органических паров (кроме практически не сорбирующихся веществ, например, метана, бутана, этана, эгилена и др.) кислых газов, аммиака, мышбяковистого и фосфористого водорода |
СО | 25 6831 0112 | Без аэрозольного фильтра, белая | Окись углерода |
БКС | 25 6831 0201 | С аэрозольным фильтром, защитная с белой вертикальной полосой | Кислых газы и пары, пары органических веществ, мышьяковистый и фосфористый водород, пыль, дым и туман |
Издание (январь 2002 г.) с Изменением № 1, утвержденным в марте 1988 г. (ИУС 6-88)

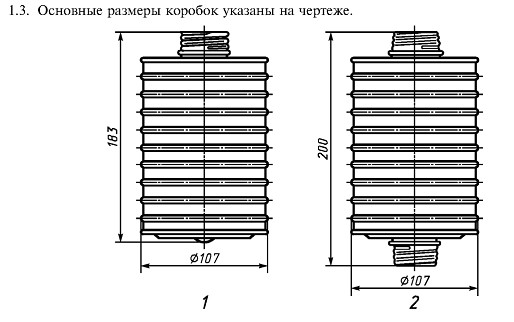

1 - коробки всех типов и марок за исключением коробок марок М и СО; 2 - коробки марок М и СО
(Измененная редакция, Изм. № 1).
1.4. Допускается использовать коробки марки М при наличии в воздухе окиси углерода и паров сопутствующих вредных примесей при условии, что суммарное содержание сопутствующих окиси углерода вредных веществ (органических паров, кислых газов, аммиака, мышьяковистого и фосфористого водорода) не превышает предельно допустимой нормы более, чем в 50 раз.
Пример записи коробки большого габарита марки А без аэрозольного фильтра:
Коробка филътрующе-поглощающая марки А без аэрозольного фильтра ТОСТ 12.4.122-83
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Коробки изготовляют в соответствии с требованиями настоящего стандарта по рабочим чертежам и технологическому регламенту, утвержденным в установленном порядке.
2.2. Внешний вид коробки должен соответствовать образцу и нормативно-технической документации, утвержденным в установленном порядке.
2.3. Резьба горловины коробок - по ГОСТ 8762-75.
2.4. Герметичность коробок - по ГОСТ 23223-78.
2.5. Масса коробок марок М и СО - не более 1,36 кг. Масса коробок остальных марок - не более 1,05 кг.
(Измененная редакция, Изм. № 1).
2.6. Коэффициент проницаемости по масляному туману коробок с аэрозольным фильтром не должен быть более 0,01 %.
2.7. Сопротивление коробок постоянному потоку воздуха с объемным расходом 30 л/мин не должно превышать нормы, указанной в табл. 2.
Таблица 2
Наименовании показателя | Норма | |
Па | мм вод.ст. | |
Сопротивление для марок: | ||
А8, В8, Г8, Е8, КД8 | 80 | 8 |
А, В, Г, Е, КД без аэрозольного фильтра | 180 | 18 |
А, В, Г, Е, КД, БКФ с аэрозольным фильтром | 180 | 18 |
СО, М без аэрозольного фильтра | 200 | 20 |
2.8. Время защитного действия коробок по контрольным вредным веществам должно соответствовать указанному в табл. 3.
Таблица 3
Марка коробки | Контрольное вредное вещество | Концентрация контрольного вредного вещества, г/м3 | Время защитного действия коробок, мин., не менее | |||
Номин. | Пред. откл. | без фильтра | без фильтра с индексом 8 | с фильтром | ||
А | Бензол | 25,0 | +1,0 | 120 | 50 | 50 |
В | Синильная кислота | 10,0 | +1,0 | 60 | 30 | 30 |
В | Сернистый газ | 8,6 | ±0,3 | 90 | 45 | 45 |
Г | Пары ртути | 1.10-2 | +0,2.10-2 | 6000 | 4800 | 4800 |
Е | Мышьяковистый водород | 10,0 | ±0,2 | 360 | 120 | 120 |
КД | Сероводород | 4,6 | ±0,1 | 240 | 100 | 100 |
КД | Аммиак | 2,3 | ±0,1 | 240 | 120 | 120 |
СО | Окись углерода | 6,2 | ±0,3 | 150 | — | — |
М | Окись углерода | 6,2 | ±0,3 | 90 | - | - |
М | Аммиак | 2,3 | ±0,1 | 90 | — | — |
М | Бензол | 10,0 | ±1,0 | 50 | — | — |
БКФ | Мышьяковистый водород | 10,0 | ±0,2 | — | — | 110 |
БКФ | Синильная кислота | 3,0 | ±0,3 | — | — | 70 |
2.9. Правильность снаряжения коробок должна соответствовать требованиям нормативно-тех нической документации.
2.10. Выделение пыли через горловину коробок должно соответствовать требованиям норма тивно-технической документации.
3. ПРАВИЛА ПРИЕМКИ
3.1. Коробки принимают партиями. За партию принимают коробки одного типа и одной марки, оформленные одним документом о качестве, содержащим:
номер партии; тип и марку коробки; количество коробок в партии; дату изготовления; обозначение стандарта; количество ящиков в партии; количество коробок в ящике; результаты испытания коробок;
обозначение нормативно-технической документации на комплектующие изделия и полуфабрикаты.
Количество коробок в партии не должно быть более 6000 шт.
3.2. Для проверки соответствия качества коробок требованиям пп. 2.2; 2.3; 2.4; 2.5; 2.6; 2.7; 2.8; 2.9; 2.10; 5.2; 5.3; 5.5; 5.6; 5.7; 5.8 от партии отбирают 3 ящика, из которых методом случайной выборки отбирают 1 % коробок от партии, но не менее 10.
(Измененная редакция, Изм. № 1).
3.3. При получении неудовлетворительных результатов проверок на соответствие пп. 2.6 и 2.8 партию бракуют. При получении неудовлетворительных результатов хотя бы по одному показателю остальных пунктов по нему проводят повторные проверки на удвоенной выборке. Результаты повторных испытаний распространяют на всю партию.
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Внешний вид коробок проверяют визуально.
4.2. Соответствие размеров резьбы горловины определяют гладкими и резьбовыми калибрами по ГОСТ 8762-75.
4.3. Герметичность коробок определяют по ГОСТ 23223-78. Место закатки дна у коробок всех марок кроме М и СО на герметичность не проверяют.
4.4. Массу коробок марок М и СО определяют на весах с погрешностью взвешивания не более 5 г. Массу коробок остальных марок не проверяют.
4.5. Коэффициент проницаемости коробок по масляному туману определяют по ГОСТ 12.4.156-75.
4.6. Сопротивление коробок определяют по ГОСТ 10188-74.
4.7. Для определения времени защитного действия по каждому контрольному вредному веществу, а также для проверки правильности снаряжения и контроля выделения пыли через горловину отбирают по 2 коробки из числа отобранных из ящиков. При этом перед проверкой времени защитного действия одну из 2-х коробок подвергают 4-х часовой тряске. Выделение пыли через горловину определяют на 2-х коробках после 4-х часовой тряски. Допускается изготовителю проводить тряску перед упаковыванием.
(Измененная редакция, Изм. № 1).
4.8. Время защитного действия по парообразным вредным примесям определяют по ГОСТ 12.4.158-90.
4.9. Время защитного действия по газообразным вредным примесям определяют по ГОСТ 12.4.159-90.
4.10. Время защитного действия по окиси углерода определяют по ГОСТ 12.4.160—90 при достижении за коробкой выходной концентрации окиси углерода 0,62 г/м3.
4.11. Время защитного действия коробок марки Г контролируют по бензолу по ГОСТ 12.4.158-90 со следующим дополнением: время защитного действия должно быть не менее 30 мин при начальной концентрации бензола 25 г/м3. Коробки испытывают не до проскока, время испытания ограничивают 30 мин.
В случаях разногласия в оценке качества время защитного действия по парам ртути определяют по ГОСТ 12.4.161-75.
(Измененная редакция, Изм. № 1).
4.12. Правильность снаряжения определяют по нормативно-технической документации.
4.13. Выделение пыли через горловину коробки определяют в соответствии с нормативно-технической документацией.
4.14. Наличие и правильность нанесения маркировки на коробке проверяют на соответствие требованиям настоящего стандарта.
5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. На каждой коробке должна быть нанесена несмываемой краской маркировка.
5.2. Маркировка коробок всех марок (кроме М и СО) включает:
условное наименование предприятия-изготовителя, дату изготовления (месяц, год) и номер партии — между первым и вторым зигами, считая от горловины;
обозначение противогаза по ГОСТ 12.4.034-2001 и марку коробки (противогаза) - между вторым и третьим зигами.
5.3. Маркировка коробок марок М и СО включает:
направляющую стрелку с указанием «к маске» — между первым и вторым зигами, считая от верхней горловины;
условное наименование предприятия-изготовителя, дату изготовления (месяц, год), номер партии — между вторым и третьим зигами;
условное обозначение противогаза по ГОСТ 12.4.034-2001, марку коробки (противогаза) -между третьим и четвертым зигами;
