Таблиця 43. Кількість операцій і напруга живлення контакторів та автоматів при випробуваннях

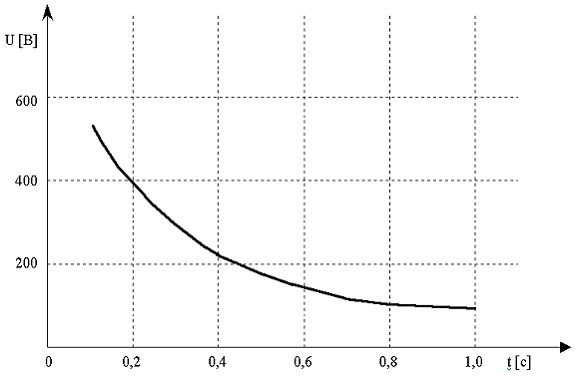

Рис. 1. Залежність напруги дотику від допустимої тривалості її дії.

ПЕРЕЛІК ДОКУМЕНТІВ І РОЗРАХУНКІВ, ЩО ПЕРЕДАЮТЬСЯ СПОЖИВАЧУ ПІД ЧАС ПРИЙМАННЯ В ЕКСПЛУАТАЦІЮ ЕЛЕКТРОУСТАНОВОК, РОЗМІЩЕНИХ У ВИБУХОНЕБЕЗПЕЧНИХ ЗОНАХ

1. На електрообладнання усіх видів вибухозахисту і електрообладнання без засобів вибухозахисту, але з відповідним захистом від зовнішніх впливів передаються такі документи:

1.1. Інструкція з експлуатації електрообладнання, що надає завод-виробник.

1.2. Посвідчення про вибухозахищеність (свідоцтво, рішення) або сертифікати відповідності чи висновки акредитованої в системі УкрСЕПРО випробувальної організації.

1.3. Висновок ДВСЦ ВЕ про відповідність електрообладнання умовам експлуатації (на електрообладнання іноземних фірм).

1.4. Відповідні рішення Держгірпромнагляду щодо можливості експлуатації електроустановок, розміщених у вибухонебезпечних зонах.

1.5. Документи, що описують спеціальні вимоги до експлуатації електрообладнання із знаком "Х" після маркування вибухозахисту.

1.6. Вимоги до кваліфікації персоналу, установлені заводом-виробником електрообладнання.

1.7. Перелік речовин у вибухонебезпечних зонах із зазначенням категорії і групи вибухонебезпечності, а для пилу і волокон - температур самозапалювання їх в осілому ("шар") і завислому ("туман") стані. Указані дані слід узяти з технологічної частини проекту.

1.8. Розрахунок або технічне обґрунтування можливості (неможливості) утворення вибухонебезпечних концентрацій горючих газів, пари ЛЗР, горючого пилу та волокон.

1.9. Проект із грозозахисту.

1.10. Перелік заходів з захисту від статичної електрики.

1.11. План розміщення електрообладнання з нанесенням силових, освітлювальних, контрольних та інших електричних кіл із зазначенням на ньому речовин у вибухонебезпечних зонах, категорії і групи вибухонебезпечності, а для пилу і волокон - температур самозапалювання їх в осілому ("шар") і завислому ("туман") стані.

1.12. Специфікацію електрообладнання і встановлюваної апаратури з зазначенням їх маркування з вибухозахисту.

1.13. Протоколи передпускових випробувань, передбачених інструкціями заводів-виробників електрообладнання.

1.14. Документацію приймально-здавальних робіт, пусконалагоджувальних випробувань, передбачених ПУЭ, ПБЕ та ПБЕЕ та цими Правилами.

1.15. Перелік заходів, які попереджують подачу напруги на електрообладнання, до усунення небезпеки від відкритих неізольованих струмопровідних провідників, що містяться у вибухонебезпечному середовищі.

1.16. Протоколи перевірки ізоляції іскробезпечних електричних кіл випробовною напругою не менше ніж 500 В змінного струму.

2. На електрообладнання усіх видів вибухозахисту й електрообладнання без засобів вибухозахисту, але з відповідним захистом від зовнішніх впливів, за винятком електрообладнання з видом вибухозахисту "і", передаються такі матеріали:

2.1. Розрахунок струмів коротких замикань (КЗ) у мережах напругою до 1000 В.

2.2. Дані з перевірки кратності струмів КЗ відносно уставок засобів захисту (автоматичні вимикачі, запобіжники та ін.)

2.3. Перелік заходів, що можуть запобігти утворенню вибухонебезпечних концентрацій горючих газів, пари ЛЗР, горючого пилу або волокон з повітрям (до таких заходів належать: вентиляція, сигналізація, блокувальні пристрої, автоматичний контроль концентрації горючих газів, пари, пилу та ін.).

2.4. Протоколи виміру надлишкового тиску або витрат повітря, передбачених ПУЭ, у приміщеннях підстанцій, розподільних установок, у приміщеннях з електродвигунами, вали яких проходять через стіну в суміжне вибухонебезпечне приміщення.

2.5. Протоколи випробування тиском на щільність труб електропроводки, поділювальних ущільнень електропроводки.

2.6. Протоколи перевірки повного опору петлі "фаза-нуль" згідно з вимогами ПУЭ.

2.7. Протокол перевірки роботи автоматичних вимикачів, теплових розчіплювачів, магнітних пускачів, пристроїв захисного вимкнення (ПЗВ).

2.8. Протокол перевірки звукової сигналізації контролю ізоляції і цілості пробивного запобіжника в мережах напругою до 1000 В з ізольованою нейтраллю.

2.9. Протокол перевірки звукової сигналізації контролю ізоляції мережі постійного струму.

3. На електрообладнання з видом вибухозахисту "і" додатково передаються:

3.1. Технічний опис систем з іскробезпечними електричними колами, структурну схему систем на плані вибухонебезпечних зон.

3.2. Заходи із захисту електрообладнання від корозії повітряного впливу, вібрації та інших несприятливих факторів.

ПОРЯДОК ПРИЙМАННЯ В ЕКСПЛУАТАЦІЮ ЕЛЕКТРОУСТАНОВОК, РОЗМІЩЕНИХ У ВИБУХОНЕБЕЗПЕЧНИХ ЗОНАХ

Під час приймання в експлуатацію електроустановок розглядаються проект і експертний висновок випробувальної організації; відповідність проекту встановленого у вибухонебезпечних зонах електрообладнання, змонтованих проводів і кабелів; технічний стан кожного електротехнічного виробу; правильність заведення проводів і кабелів, їх ущільнення в електрообладнанні, надійність їхніх контактних з'єднань; наявність поділювальних ущільнень трубопроводів електропроводок; наявність ущільнень піском кабелів в коробах для проходу крізь стіни і відсутність ушкоджень зовнішніх оболонок кабелів, а також наявність ущільнень у патрубках при проході відкрито прокладених одиночних кабелів крізь стіни; відповідність виконаного монтажу вимогам інструкцій заводів-виробників; правильність виконання комплексу заходів, що забезпечують вибухозахист.

Під час приймання в експлуатацію електроустановок у вибухонебезпечних зонах необхідно:

1. Провести нижченаведені контрольні перевірки обладнання з усіма видами вибухозахисту, а саме:

1.1. Технічного стану кожного електротехнічного виробу.

1.2. Наявності маркування і попереджувальних написів (знаків).

1.3. Відсутності пошкоджень оболонки, оглядового скла, що впливають на вибухозахищеність.

1.4. Наявності кріпильних елементів, заземлювальних і пломбувальних пристроїв та заглушок у ввідних пристроях, що не використовуються.

1.5. Відсутності несанкціонованих змін в електротехнічному виробі.

1.6. Правильності виконання заведення проводів і кабелів, відсутність у них видимих пошкоджень, надійності їх контактних з'єднань і ущільнення в електрообладнанні, а також заробку незадіяних кабелів.

1.7. Правильності виконання трубної електропроводки (ущільнювальна (фітинги) арматура розміщується на відстані не більше ніж 450 мм від усіх оболонок, що містять джерело можливого загоряння вибухонебезпечної суміші в умовах нормальної роботи).

Надійності ущільнень проводів і кабелів у фітингах повинна бути підтверджена протоколом випробувань монтажної організації, а товщина компаунда в ущільнювальній арматурі - вибірковою перевіркою і повинна бути рівною внутрішньому діаметру труби, але не менше, ніж 20 мм, що підтверджується актом монтажної організації. Ущільнювальна речовина повинна бути дозволена акредитованою випробувальною організацією.

1.8. Відсутності у вибухонебезпечних зонах усіх класів проводів і кабелів з поліетиленовою ізоляцією й оболонкою.

1.9. Цілісності систем трубопроводів і перехідників комбінованої системи електропроводки.

1.10. Наявності піску в коробах для ущільнення в них кабелів під час проходження їх крізь стіни і відсутності ушкоджень зовнішніх оболонок кабелів.

1.11. Наявності ущільнень у патрубках під час проходження відкрито прокладених одиничних кабелів крізь стіни.

1.12. Виконання монтажу окремих видів обладнання згідно з вимогами, наведеними в інструкціях заводів-виробників.

1.13. Правильності встановлення з'єднувача для увімкнення переносних світильників та інших електроприймачів, що включаються періодично.

1.14. Виконання струмопроводів до електричних вантажопідіймальних механізмів та пересувних електроприймачів.

Струмопроводи до електричних вантажопідіймальних механізмів та пересувних електроприймачів у вибухонебезпечних зонах будь-якого класу повинні виконуватися гнучким кабелем з мідними жилами в гумовій ізоляції та гумовій маслобензиностійкій оболонці, що не поширює горіння.

1.15. Переконатися, що кабелі, прокладені у вибухонебезпечних зонах відкрито (на конструкціях, стінах, у каналах, тунелях та ін.), не мають зовнішніх покрить з горючих матеріалів (дгжут, бітум, бавовняне обплетення та ін.).

2. Провести контрольні перевірки і порівняти фактичний стан з актами та протоколами на електрообладнання:

2.1. Усіх видів вибухозахисту й електрообладнання без засобів вибухозахисту, але з відповідним захистом від зовнішніх впливів (за винятком електрообладнання з видом вибухозахисту "i"):

- стан заземлювальних провідників та будь-яких додаткових з'єднань із землею (з'єднання повинні мати надійний контакт, а провідники - достатній поперечний переріз);

- щільність прилягання до корпусу кришок, фланців, щитів та інших частин електрообладнання, що спільно забезпечують елементи вибухозахисту, а також стопори деталей з нарізним кріпленням.

2.2. На електрообладнанні з видом вибухозахисту "d":

- виміряти ширину щілин, які можливо виміряти без розбирання вузлів електрообладнання, і зіставити зі значеннями, указаними в інструкціях заводів-виробників, а за їх відсутності керуватися табл. 1 - 3 цього додатка;

- перевірити наявність антикорозійного змащення на доступних вибухозахисних поверхнях вибухонепроникних оболонок і за необхідності її відновити;

- виміряти мінімальну відстань електрообладнання від перешкод для вибухонебезпечних сумішей категорій, яка повинна бути для: IIA не менше ніж 10 мм, IIB - 30 мм, IIC - 40 мм.

2.3. На електрообладнанні з видом вибухозахисту "і" перевірити:

- наявність і стан заземлювального пристрою там, де це передбачено інструкцією заводу-виробника;

- відсутність ушкоджень з'єднувальних проводів і кабелів;

- відсутність ушкоджень кріплення видимих монтажних джгутів;

- якість підклеювання і збереження ізоляційних трубок на місцях пайки;

- цілісність епоксидного компаундного заповнення в доступних блоках іскрозахисту;

- наявність і стан запобіжників;

- параметри елементів іскрозахисту і іскробезпечних кіл;

- дотримання вимог і вказівок монтажно-експлуатаційної інструкції під час виконання електричних вимірів, випробувань електричної ізоляції та ін.

2.4. На електрообладнанні з видами вибухозахисту "i" та "m" перевірити: відсутність раковин, тріщин, а також відшарувань залитого епоксидного компаунда від залитих деталей.

2.5. На електрообладнанні з видом вибухозахисту "q" перевірити: наявність заповнювача і товщину його засипання, відсутність ушкоджень оболонки.

3. Провести контрольні перевірки і порівняти фактичний стан з проектними рішеннями і вимогами норм та правил, а саме:

- відстань від приміщень з вибухонебезпечними зонами і від зовнішніх вибухонебезпечних установок до окремо споруджених електрощитових приміщень, перетворювальних підстанцій та РУ, яка не повинна бути меншою від нормативної;

- наявність тамбурів-шлюзів, що з'єднують електрощитові приміщення із приміщеннями, що мають вибухонебезпечні зони;

- відповідність кабельних естакад, галерей, кабельних каналів і тунелів вимогам норм;

- відповідність перетинів кабельних естакад з естакадами трубопроводів з горючими газами і ЛЗР вимогам норм;

- відповідність струмопроводів у вибухонебезпечних зонах вимогам ДНАОП 0.00-1.32-01 і заводів-виробників;

- відповідність мінімально припустимих відстаней від струмопроводів і кабельних естакад з транзитними кабелями до приміщень з вибухонебезпечними зонами і до зовнішніх вибухонебезпечних установок вимогам ДНАОП 0.00-1.32-01.

3.1. На електрообладнанні з видом вибухозахисту "заповнення або продувка оболонки надлишковим тиском" перевірити, що:

- усі газопроводи і їх з'єднання випробувані і витримали тиск, рівний 1,5-кратному максимальному надлишковому тиску, указаному заводом-виробником для нормальної експлуатації електрообладнання, але не менше ніж 200 Па (2 мбар);

- матеріали, що використовуються для газопроводів і їх з'єднань, стійкі до негативного впливу застосовуваного захисного газу, а також до горючих газів або пари;

- місця, у яких захисний газ уводять у живильні газопроводи, розташовані поза вибухонебезпечною зоною, за винятком випадків, коли захисний газ подають з балона;

- виходи газопроводів для відводу захисного газу розташовуються поза вибухонебезпечною зоною;

- джерело надлишкового тиску захисного газу (нагнітальний вентилятор або компресор) розташоване поза вибухонебезпечною зоною;

- конструкція фундаментних ям і газопроводів захисного газу виключає утворення в них зон, що не продуваються ("мішків"), з горючими газами або парами легкозаймистих рідин;

- у вентиляційних системах для здійснення блокувань, контролю та сигналізації використовуються електротехнічні пристрої, указані в інструкціях з монтажу й експлуатації електрообладнання.
