7.2. Защитные средства, применяемые при оперативных переключениях, монтажных, наладочных и ремонтных работах или испытаниях электрической части осветительных установок, должны удовлетворять требованиям «Правил пользования и испытания защитных средств, применяемых в электроустановках».
7.3. Для питания светильников общего освещения должно применяться напряжение не выше 380/220 В переменного тока при заземленной нейтрали и не выше 220 В переменного тока при изолированной нейтрали и постоянного тока за исключением временных систем общего освещения строящихся и ремонтируемых
судов, для которых должно применяться напряжение не выше 127 В при переменном и не выше 220 В при постоянном токе с обязательным использованием специальной электрозащищенной блокированной арматуры.
В помещениях без повышенной опасности напряжение 220 В допускается для всех стационарных светильников независимо от высоты подвеса.
Для питания специальных ламп (Д, КсТ, ДРЛ, ДРИ, ДНаТ), рассчитанных на напряжение 380 В, допускается использовать напряжение не выше 380 В, в том числе фазное напряжение системы 660/380 В с заземленной нейтралью при соблюдении следующих условий:
в помещениях с повышенной опасностью и особо опасных помещениях все фазные провода, вводимые в светильник, должны отключаться одновременно, а на корпуса светильников должны быть нанесены хорошо различимые знаки «380 В».
Запрещается ввод в светильник двух или трех проводов разных фаз системы 660/380 В
7.4. В помещениях с повышенной опасностью и особо опасных при высоте установки светильников с лампами накаливания, ДРЛ, ДРИ и ДНаТ над полом или площадкой обслуживания менее 2,5 м необходимо применять светильники, конструкция которых исключает возможность доступа к лампе без применения инструмента (отвертки, плоскогубцев) или специального ключа с вводом в светильник подводящей электропроводки в металлических трубах или защитных оболочках, либо использовать для питания светильников напряжение не выше 42 В.
Светильники с люминесцентными лампами на напряжение 127—220 В допускается устанавливать на высоте менее 2,5 м от пола при условии недоступности их токоведущих частей для случайных прикосновений.
7.5. Для питания светильников местного стационарного освещения с лампами накаливания должны применяться напряжения:
в помещениях без повышенной опасности не выше 220 В;
в помещениях с повышенной опасностью и особо опасных — не выше 42 В.
Светильники с люминесцентными лампами на напряжение 127—220 В допускается применять для местного освещения при условии недоступности их токоведущих частей для случайных прикосновений
В помещениях сырых, особо сырых, жарких и с химически активной средой применение люминесцентных ламп для местного освещения допускается только в арматуре специальной конструкции.
7.6. Для питания переносных светильников в помещениях с повышенной опасностью и особо опасных должно применяться напряжение не выше 42 В за исключением переносных светильников временных систем освещения строящихся и ремонтируемых судов, для которых должно применяться напряжение не выше 12 В при переменном и не выше 24 В при постоянном токе.
7.7. Винтовые гильзы патронов для ламп в сетях, где обязательно заземление корпусов светильников на нулевой провод, должны быть присоединены к нулевому, а не к фазному проводу. Это требование не распространяется на переносные и стационарные светильники местного освещения, не требующие заземления.
7.8. Присоединение переносных светильников напряжением 12—42 В к переносным понижающим трансформаторам должно осуществляться при помощи гибких шланговых проводов.
Электропроводка к светильникам местного освещения при напряжении выше 42 В должна выполняться в пределах рабочего места и должна быть заключена в трубах или гибких рукавах.
7.9. Групповые линии, питающие газоразрядные лампы единичной мощностью 125 Вт и более или лампы накаливания единичной мощностью 500 Вт и более, допускается защищать плавкими вставками предохранителей или расцепителями автоматов с номинальным рабочим током до 63 А. При этом ответвления длиной до 3 м при любом способе прокладки и любой длины при прокладке в стальных трубах допускается не защищать защитными аппаратами.
7.10. Каждая групповая линия должна содержать на фазу не более 20 ламп накаливания (ДРЛ, ДРИ, ДНаТ). В это число включаются также штепсельные розетки.
Для групповых линий, питающих светильники с люминесцентными лампами, допускается присоединять до 50 ламп на фазу.
В групповых линиях, питающих лампы мощностью 10 кВт и больше, на каждую фазу должно присоединяться не более одной лампы
7.11. В установках наружного освещения светильники на тросовом подвесе должны устанавливаться на высоте не менее 6,5 м над проезжей частью.
При освещении пешеходных дорог светильники допускается устанавливать на высоте не менее 3 м.
Наименьшая высота установки светильников на парапетах мостов и путепроводов не ограничивается.
7.12. При питании прожекторов, установленных на мачтах, воздушных линиях или кабельных линиях в каналах, подвод питающей линии к мачте должен выполняться кабелем с заземленной металлической оболочкой или в металлической трубе, проложенной в земле на протяжении не менее 10 м от мачты.
7.13. Расстояние от опоры наружного освещения до проезжей части должно составлять не менее 0,6 м.
7.14. Установочные аппараты (выключатели, переключатели и штепсельные соединения), устанавливаемые вне зданий, в помещениях сырых, особо сырых, пыльных и в помещениях со средой, вредно действующей на контакты, должны иметь исполнение, соответствующее условиям окружающей среды.
Аппараты, предназначенные для взрывоопасных и пожароопасных помещений, должны иметь исполнение, соответствующее категории взрыво- или пожароопасности этих помещений.
Аппараты, применяемые при скрытой проводке, должны быть заключены в коробки или кожухи, а при открытой проводке — устанавливаться на подкладках из непроводящего материала толщиной не менее 10 мм.
7.15. Вновь выполненная или реконструированная осветительная установка должна быть принята в эксплуатацию специальной комиссией, состав которой утверждает главный инженер предприятия.
При приемке вновь смонтированной или реконструированной установки в эксплуатацию, комиссия обязана:
принять от монтирующей организации установку и приспособления по чертежам с учетом согласованных отступлений, не препятствующих безопасной эксплуатации;
согласовать при приемке и нанести на чертежи контрольные точки для периодических проверок освещенности;
произвести контрольные измерения уровней освещенности на рабочих поверхностях с учетом коэффициента запаса данной осветительной установки;
произвести измерения напряжения со стороны питания и в наиболее удаленных точках при характерных режимах нагрузки;
проверить заземление металлических частей арматуры;
проверить соответствие выполненного монтажа требованиям настоящего стандарта и «Правил устройства электроустановок»;
проверить исправность работы всех элементов осветительной установки;
проверить наличие и исправность приспособлений и технических средств безопасного доступа к светильникам;
проверить наличие инструкций по эксплуатации.
При наличии недоделок, отсутствии проектной документации или инструкций по эксплуатации, отсутствии необходимых приспособлений установка не принимается.
7.16. При изменении технологического процесса или перестановке оборудования осветительная установка должна быть приведена в соответствие с этими изменениями.
7.17. Перечень работ, проводимых в порядке текущей эксплуатации, должен быть утвержден главным энергетиком предприятия и согласован с технической инспекцией профсоюза.
7.18. Порядок выполнения работ на осветительных установках должен соответствовать требованиям «Правил техники безопасности при эксплуатации электроустановок потребителей».
ПРИЛОЖЕНИЕ
Обязательное
УКАЗАНИЕ ПО ОПРЕДЕЛЕНИЮ ПОРОГОВОГО КОНТРАСТА
ДЛЯ ПРОВЕРКИ УСЛОВИЙ ДОСТАТОЧНОЙ ВИДИМОСТИ
ОБЪЕКТОВ ЗРИТЕЛЬНОЙ РАБОТЫ
Видимость определяется по формуле
V= К / К пор (1)
где К пор —пороговый контраст;
К— фактический контраст между объектом зрительной работы и фоном, который определяется по формуле:
К = (Во - Вф) / Вф (2)
где Во — яркость объекта;
Вф — яркость фона.

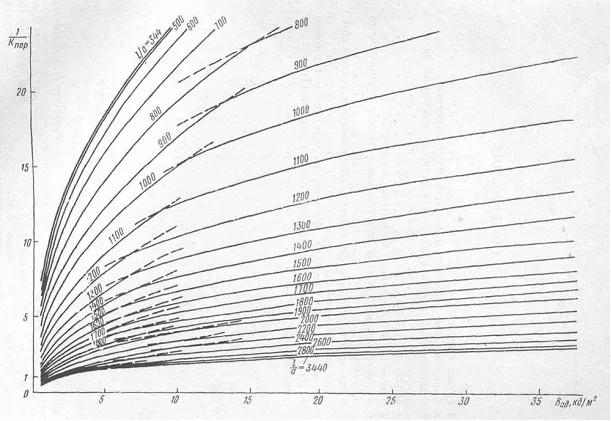

Зависимость порогового контраста К пор от яркости поля адаптации Вад и относительного расстояния от глаз до объекта l / а, полученная эмпирическим путем, представлена на чертеже. Для удобства построения на вертикальной оси указаны значения 1 /К пор.
Варьируемой величиной l / а является отношение фактического расстояния от глаз до объекта / к наименьшему размеру объекта различения а.
Для практических целей Вад можно принимать равным яркости той поверхности, которая занимает в поле зрения работающего наибольшую площадь.
Видимость объекта считается достаточной, если ее запас, определенный по формуле (1), составляет не менее 2.
СОДЕРЖАНИЕ
1. Общие положения
2. Функциональные требования к искусственному освещению
3 Физиолого-гигиенические требования к условиям выполнения зрительных работ
4. Нормы освещенности
5. Требования к качественным показателям освещения
6 Требования к эксплуатации осветительных установок промышленного назначения
7. Требования безопасности при монтаже, обслуживании и ремонте осветительных установок
Приложение. Обязательное. Указание по определению порогового контраста для
проверки условий достаточной видимости объектов зрительной работы
