Примітка. Загальною інтерпретацією цього рівняння {у частотній області) є те, що воно описує модуль (величину) і фазу у вигляді комплексного числа як функцію уявної кутової частоти р ^ }2гі . Іноді символ S використовують замість р. Альтернативно р можна інтерпретувати як змінну перетворення Лапласа.
Модуль (величина) |Н(р)| схематично показано на рисунку А.1 для роз'яснення.
Значення частотного зважування Wm в третинооктавних смугах обчислено з використовуванням достовірних середніх частот; обмеження смуги частот від 1 Гц до 80 Гц зокрема, наведені в таблиці А.1 для віброприскорення як вхідної величини.
Частота, Гц

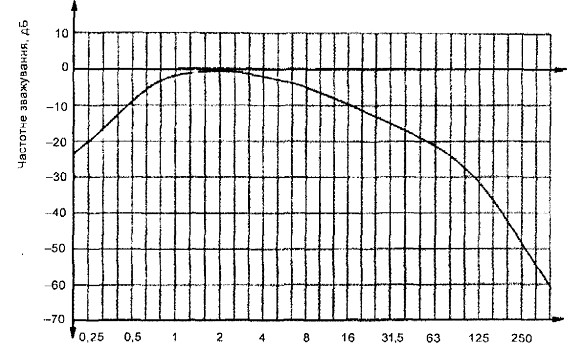

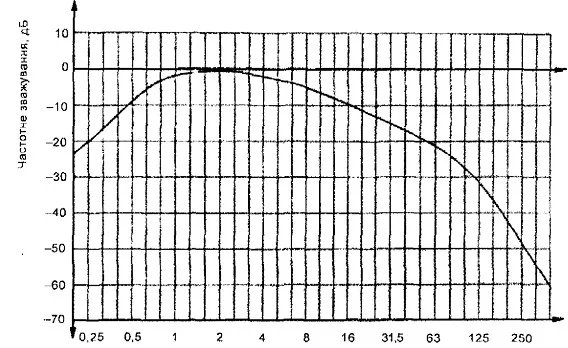

Рисунок А.1 — Частотне зважування Wm з прискоренням як вхідної величини (схематично)
Таблиця А.1
Значення частотного зважування Wm для віброприскорення як вхідної величини (у третинооктавних смугах, обчислені з використовуванням вірогідних середніх частот, зокрема обмеження смуги від 1 Гц до 80 Гц)
X | Частота, Гц | Коефіцієнт Wm | Wm, дБ | |
номінальна | достовірна | |||
-7 | 0,2 | 0,1995 | 0,0629 | -24,02 |
0,25 | 0.2512 | 0,0994 | -20,05 | |
-5 | 0,315 | 0.3162 | 0,156 | -16,12 |
-4 | 0,4 | 0,3981 | 0,243 | -12,29 |
-3 | 0,5 | 0,5012 | 0.368 | -8,67 |
-2 | 0,63 | 0,6310 | 0,530 | -5,51 |
-1 | 0,8 | 0,7943 | 0,700 | -3,09 |
0 | 1 | 1,000 | 0,833 | -1,59 |
1 | 1,25 | 1,259 | 0,907 | -0,85 |
2 | 1.6 | 1,585 | 0,934 | -0,59 |
3 | 2 | 1,995 | 0,932 | -0,61 |
4 | 2,5 | 2,512 | 0,910 | -0,82 |
5 | 3,15 | 3,162 | 0,872 | -1,19 |
6 | 4 | 3,981 | 0,818 | -1,74 |
7 | 5 | 5.012 | 0,750 | -2,50 |
8 | 6,3 | 6,310 | 0,669 | -3.49 |
9 | 8 | 7,943 | 0,582 | -4,70 |
10 | 10 | 10,00 | 0,494 | -6,12 |
11 | 12,5 | 12.59 | 0,411 | -7,71 |
12 | 16 | 15,85 | 0,337 | -9,44 |
13 | 20 | 19,95 | 0,274 | -11,25 |
14 | 25 | 25,12 | 0,220 | -13,14 |
15 | 31,5 | 31,62 | 0,176 | -15,09 |
16 | 40 | 39,81 | 0,140 | -17,10 |
17 | 50 | 50,12 | 0,109 | -19,23 |
18 | 63 | 63,10 | 0,0834 | -2158 |
19 | 80 | 79,43 | 0,0604 | -24,38 |
20 | 100 | 100,0 | 0,0401 | -27,93 |
21 | 125 | 125,9 | 0,0241 | -32,37 |
22 | 160 | 158,5 | 0,0133 | -37,55 |
23 | 200 | 199,5 | 0,00694 | -^13,18 |
24 | 250 | 251,2 | 0,00354 | -49,02 |
25 | 315 | 316,2 | 0,00179 | -54,95 |
26 | 400 | 398,1 | 0,000899 | -60,92 |
ДОДАТОК В
(довідковий)
НАСТАНОВА ЩОДО ЗБИРАННЯ ДАНИХ СТОСОВНО ЧУТЛИВОСТІ ЛЮДИНИ ДО ВІБРАЦІЇ В БУДІВЛЯХ
8.1 Вступ
Основна реакція людини на вібрацію в будівлях — відгук про шкідливість. Цей стандарт має відношення до вимірювання та оцінювання загальної вібрації. Цей додаток призначено для заохочення користувачів до збирання даних, ураховуючи всі ті параметри, що впливають на людей у будівлях і які призводять до скарг.
Людська реакція на вібрацію в будівлях є надзвичайно складною. У багатьох випадках, ступінь роздратування і скарги не можна пояснити безпосередньо величиною однієї вібрації, що тільки спостерігається. За деяких значень амплітуди і частоти можуть виникнути претензії, в той час як заміряна загальна вібрація нижче ніж рівень сприйняття.
Аналізування цих скарг показує, що інші параметри, пов'язані з джерелом вібрації (наприклад, робочий час) або створювані вібрацією в області впливу (наприклад, перевипромінений шум), також можуть пояснювати скарги.
Заміряні параметри вібрації, що доповнюються оціненням цих явищ, роблять можливим поліпшення визначання ступеня роздратування вібрацією в будівлях.
Джерела вібрації всередині та зовні будівель можуть спричинити загальну вібрацію, спільно з пов'язаними явищами обумовленого шуму, що породжується будівництвом, повітряних шумів, гуркоту переміщення меблів та інших предметів, а також візуальних ефектів (наприклад, переміщення предметів, що висять). Щоб оцінити людські скарги, потрібно розглянути всі ці ефекти.
Мета накопичення даних для цих пов'язаних явищ полягає в тому, щоб полегшити можливе визначання загальнішої ознаки роздратування внаслідок вібрації. Ця ознака може використовуватися як підстава для модернізації майбутнього видання цього стандарту.
В.2 Параметри, що будуть розглянуті
В.2.1 Загальні положення
Наступні чинники будуть розглянуті і, де необхідно, записані.
В.2.2 Параметри, пов'язані з джерелом
Щоденні початковий і кінцевий часи дії джерела вібрації протягом періоду вимірювання повинні бути зазначені у звіті.
Повна тривалість і щоденна або щотижнева кількість подій і тип вібрації повинні також бути відзначені, наприклад, як:
постійне джерело: день, ніч, або день і ніч;
періодичне джерело: тривалість подій і кількість подій за день і (або) ніч;
ізольоване джерело або джерело, що нечасто трапляється: тривалість явища і кількість подій у день, тиждень або місяць.
В.2.3 Параметри, пов’язані з вимірюваною вібрацією
В.2.3.1 Вимірювання вібрації
Місце вимірювання, метод вимірювання і навантажувальну процедуру треба застосовувати відповідно до цього стандарту.
В.2.3.2 Характер вібрації
Суб’єктивна реакція також є функцією характеру вібрації, Характер може бути визначено відповідно до виду заміряної вібрації, наприклад:
вібрація може бути безперервна, зі зміною величин або залишатися постійною в часі;
вібрація може бути періодичною, з величиною кожного явища, яке є постійним або змінним в часі;
вібрація може бути імпульсною, як під час ударів.
В.2.3.3 Час впливу
Час впливу на людей, яких це торкнулося, також може бути важливим для оцінювання. Час зайнятості будівлі повинен бути записаний.
Фактичний час і тривалість випадкової вібрації повинні також бути записані.
В.2.4 Пов'язані явища
В.2.4.1 Шум, спричинений будівництвом
Головною подією, пов'язаною з вібрацією в будівлях, е шум, спричинений будівництвом (також відомий як шум, породжений основою), який може бути почуто як перевипромінений шум. Цей шум пов'язаний з наявною вібрацією.
Шум, спричинений будівництвом, повинен бути виміряний у тому місці кімнати, де його ефект, як вважається, заважає найбільше. Цей шум часто може маскуватися навколишнім шумом від інших джерел, утрудняючи його точне визначення. Оцінювання такого шуму треба виконувати таким способом, щоб визначати його вид і величину щодо навколишніх умов.
В.2.4.2 Повітряний шум
Повітряний шум може створюватися і бути зв'язаний з вібрацією та її джерелами. Вимірювання шуму повинно бути виконано згідно з ISO 1996-1.
Для рівня повітряного шуму необхідно розглянути, чи повинні бути виконані вимірювання, коли вікна відчинені або зачинені. Необхідна обережність, тому що вікна можуть самостійно деренчати і їхня поведінка може змінитися.
Низькочастотний повітряний шум також може бути наслідком скарг, пов’язаних із вібрацією. Типові джерела цього охоплюють наземні магістралі і залізничні мости, системи кондиціювання повітря будівлі. Треба бути обережними в дослідженні безпомилкового визначання різних джерел шуму і для гарантування розходження між низькочастотним шумом і вібрацією.
8.2.4.3 Здійснюване деренчання
Ефекти, такі як деренчання вікон або будівельних прикрас, можуть виникнути внаслідок вібрації або звукового збудження. їхнє поширення може підкреслити наявність вібрації і про це потрібно повідомити.
8.2.4.4 Візуальні ефекти
У випадку низькочастотної вібрації (< 5 Гц) можуть спостерігатися візуальні ефекти, такі як коливання елементів, що висять. Ці чинники можуть підкреслити занепокоєння і про них також необхідно повідомляти.
В.3 Інформація для повідомлення
На додаток до обмірюваної величини вібрації необхідно повідомити інформацію щодо пов'язаних явищ:
заміряний рівень шуму;
явища, що спостерігаються візуально;
опис визначених людських скарг, наприклад, за допомогою анкетного опитування або інтерв'ю.
БІБЛІОГРАФІЯ
УКНД 13.160
Ключові слова: механічна вібрація, удар, загальна вібрація, вимірювання вібрації, частотне зважування, будівлі, оцінювання вібрації.
