- для давления в кгс/см2,
- критическое отношение давлений выбирают по справочному приложению 5 или подсчитывают по формуле
;
- коэффициент, учитывающий физико-химические свойства газов, при рабочих параметрах выбирают по справочным приложениям 5 и 6 или подсчитывают по формулам:
при
,
при
для давления в МПа или
для давления в кгс/см2.
Коэффициенты расхода предохранительных клапанов для газообразных сред (
) или (
) жидких сред должны быть указаны в паспорте предохранительного клапана.
ПРИЛОЖЕНИЕ 2
Справочное
Значения коэффициента B1 для насыщенного водяного пара при k=1,135
МПа (кгс/см2) | 0,2 (2,0) | 0,6 (6,0) | 1,0 (10,0) | 1,5 (15,0) | 2,0 (20,0) | 3,0 (30,0) |
B1 | 0,530 | 0,515 | 0,510 | 0,505 | 0,500 | 0,500 |
МПа (кгс/см2) | 4,0 (40,0) | 6,0 (60,0) | 8,0 (80,0) | 10,0 (100,0) | 11,0 (110,0) | 12,0 (120,0) |
B1 | 0,505 | 0,510 | 0,520 | 0,530 | 0,535 | 0,540 |
МПа (кгс/см2) | 13,0 (130,0) | 14,0 (140,0) | 15,0 (150,0) | 16,0 (160,0) | 17,0 (170,0) | 18,0 (180,0) |
B1 | 0,550 | 0,560 | 0,570 | 0,580 | 0,590 | 0,605 |
МПа (кгс/см2) | 19,0 (190,0) | 20,0 (200,0) | ||||
B1 | 0,625 | 0,645 |
ПРИЛОЖЕНИЕ 3
Справочное
Значение коэффициента B1 для перегретого водяного пара при k=1,31
| Значение B1 при температуре пара Т1, °C | ||||||||
МПа (кгс/см2) | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
0,2 (2,0) | 0,480 | 0,455 | 0,440 | 0,420 | 0,405 | 0,390 | 0,380 | 0,365 | |
1,0 (10,0) | 0,490 | 0,460 | 0,440 | 0,420 | 0,405 | 0,390 | 0,380 | 0,365 | |
2,0 (20,0) | 0,495 | 0,465 | 0,445 | 0,425 | 0,410 | 0,390 | 0,380 | 0,365 | |
3,0 (30,0) | 0,505 | 0,475 | 0,450 | 0,425 | 0,410 | 0,395 | 0,380 | 0,365 | |
4,0 (40,0) | 5,520 | 0,485 | 0,455 | 0,430 | 0,410 | 0,400 | 0,380 | 0,365 | |
6,0 (60,0) | 0,500 | 0,460 | 0,435 | 0,415 | 0,400 | 0,385 | 0,370 | ||
8,0 (80,0) | 0,570 | 0,475 | 0,445 | 0,420 | 0,400 | 0,385 | 0,370 | ||
16,0 (160,0) | 0,490 | 0,450 | 0,425 | 0,405 | 0,390 | 0,375 | |||
18,0 (180,0) | 0,480 | 0,440 | 0,415 | 0,400 | 0,380 | ||||
20,0 (200,0) | 0,525 | 0,460 | 0,430 | 0,405 | 0,385 | ||||
25,0 (250,0) | 0,490 | 0,445 | 0,415 | 0,390 | |||||
30,0 (300,0) | 0,520 | 0,460 | 0,425 | 0,400 | |||||
35,0 (350,0) | 0,560 | 0,475 | 0,435 | 0,405 | |||||
40,0 (400,0) | 0,610 | 0,495 | 0,445 | 0,415 | |||||

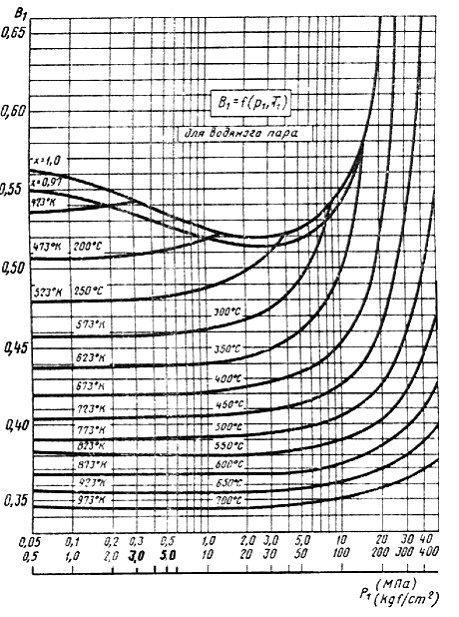

Значение коэффициента B1 для перегретого водяного пара при k=1,31
ПРИЛОЖЕНИЕ 4
Справочное
Значение коэффициента B2
β | Значение В при k, равном | |||
1,100 | 1,135 | 1,310 | 1,400 | |
0,500 | - | - | ||
0,528 | 1,100 при β≤βкр | 0,990 | ||
0,545 | - | 0,990 | 0,990 | |
0,577 | 0,990 | 0,990 | ||
0,586 | 0,980 | 0,975 | 0,990 | |
0,600 | 0,990 | 0,957 | 0,945 | 0,930 |
0,700 | 0,965 | 0,955 | 0,830 | 0,820 |
0,800 | 0,855 | 0,850 | 0,628 | 0,620 |
0,900 | 0,655 | 0,650 | ||
ПРИЛОЖЕНИЕ 5
Справочное
Значения коэффициента В3 для газов
k | B3 при β≤βкр | R | |||
Газ | при t=0 °C и P =0,1 МПа (1кгс/см2) | βкр | дж/кг·град | кг м/кг·град | |
Азот Аммиак Аргон Ацетилен Бутан Водород Воздух Гелий Дифтордихлорметан Кислород Метан Хлористый метил Окись углерода Пропан Сероводород Сернистый ангидрид Углекислый газ Хлор Этан Этилен | 1,40 1,32 1,67 1,23 1,10 1,41 1,40 1,66 1,14 1,40 1,30 1,20 1,40 1,14 1,30 1,40 1,31 1,34 1,22 1,24 | 0,770 0,757 0,825 0,745 0,710 0,772 0,770 0,820 0,720 0,770 0,755 0,730 0,770 0,720 0,755 0,770 0,756 0,762 0,744 0,750 | 0,528 0,543 0,488 0,559 0,586 0,527 0,528 0,488 0,576 0,528 0,547 0,564 0,528 0,576 0,547 0,528 0,545 0,540 0,560 0,557 | 298 490 207 320 143 4120 287 2080 68,6 260 515 165 298 189 244 130 189 118 277 296 | 30,25 49,80 21,20 32,50 14,60 420,00 29,27 212,00 7,00 26,50 52,60 16,80 30,25 19,25 24,90 13,23 19,25 11,95 28,20 30,23 |

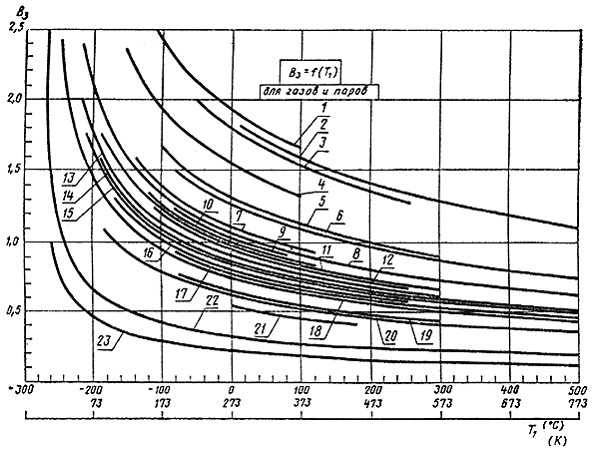

Значение коэффициента B3 для газов
1 - ксенон; 2 - дифенильная смесь; 3 - йодоводород; 4 - криптон; 5 - хлор; 6 - окись серы; 7 - бутан, аргон; 8 - озон, хлористый метил; 9 - двуокись углерода; 10 - метиловый эфир; 11 - пропан; 12 - хлористый водород; 13 - кислород, сероводород; 14 - азот, воздух; 15 - окись углерода, этан; 16 - этилен; 17 - диэтилен, генераторный газ; 18 - неон; 19 - аммиак; 20 - метан; 21 - бытовой газ; 22 - гелий; 23 - водород
ПРИЛОЖЕНИЕ 6
Справочное

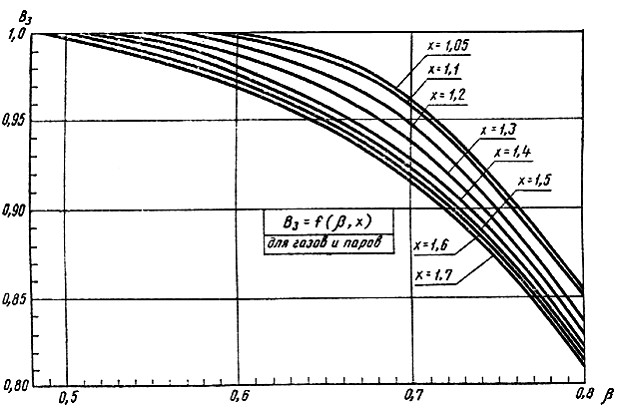

Значения коэффициента B3
| Значение B3 при k, равном | |||||||
МПа(кгс/см2) | 1,135 | 1,20 | 1,30 | 1,40 | 1,66 | 2,0 | 2,5 | 3,0 |
0,100 | ||||||||
0,200 | 0,960 | |||||||
0,300 | 0,930 | |||||||
0,354 | 0,865 | |||||||
0,393 | 0,820 | 0,959 | ||||||
0,400 | 0,770 | 0,929 | 0,957 | |||||
0,445 | 0,730 | 0,755 | 0,928 | 0,950 | ||||
0,450 | 0,715 | 0,864 | 0,925 | 0,942 | ||||
0,488 | 0,863 | 0,920 | 0,935 | |||||
0,500 | 0,819 | 0,860 | 0,919 | 0,933 | ||||
0,528 | 0,819 | 0,853 | 0,912 | 0,925 | ||||
0,546 | 0,769 | 0,816 | 0,850 | 0,902 | 0,915 | |||
0,550 | 0,754 | 0,768 | 0,818 | 0,845 | 0,900 | 0,914 | ||
0,564 | 0,753 | 0,765 | 0,815 | 0,842 | 0,899 | 0,911 | ||
0,577 | 0,729 | 0,752 | 0,764 | 0,810 | 0,840 | 0,898 | 0,900 | |
0,600 | 0,714 | 0,725 | 0,750 | 0,762 | 0,805 | 0,835 | 0,877 | 0,880 |
0,650 | 0,701 | 0,712 | 0,732 | 0,748 | 0,773 | 0,800 | 0,848 | 0,850 |
0,700 | 0,685 | 0,693 | 0,713 | 0,720 | 0,745 | 0,775 | 0,810 | 0,815 |
0,750 | 0,650 | 0,655 | 0,674 | 0,678 | 0,696 | 0,718 | 0,716 | 0,765 |
0,800 | 0,610 | 0,613 | 0,625 | 0,630 | 0,655 | 0,670 | 0,700 | 0,705 |
0,850 | 0,548 | 0,550 | 0,558 | 0,560 | 0,572 | 0,598 | 0,615 | 0,620 |
0,900 | 0,465 | 0,468 | 0,474 | 0,475 | 0,482 | 0,502 | 0,520 | 0,525 |
1,000 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Значения коэффициента B3
ПРИЛОЖЕНИЕ 7
Справочное
Значение коэффициента B4 для:
азота, воздуха
| Температура T1, °C | |||
МПа (кгс/см2 ) | 0 | 50 | 100 | 200 |
0 | 1,00 | 1,00 | 1,00 | 1,00 |
10,0 (100,0) | 0,98 | 1,02 | 1,04 | 1,05 |
20,0 (200,0) | 1,03 | 1,08 | 1,09 | 1,10 |
30,0 (300,0) | 1,13 | 1,16 | 1,17 | 1,18 |
40,0 (400,0) | 1,27 | 1,26 | 1,25 | 1,24 |
100,0 (1000,0) | 2,05 | 1,94 | 1,80 | 1,65 |
