4.2.6. В помещениях для измерения края соединительных труб должны располагаться в плоскости стены или потолка или выступать в камеру не более чем на 0,1 м. Край трубы должен отстоять не менее чем на 1,5 м от остальных ограждающих поверхностей помещения.

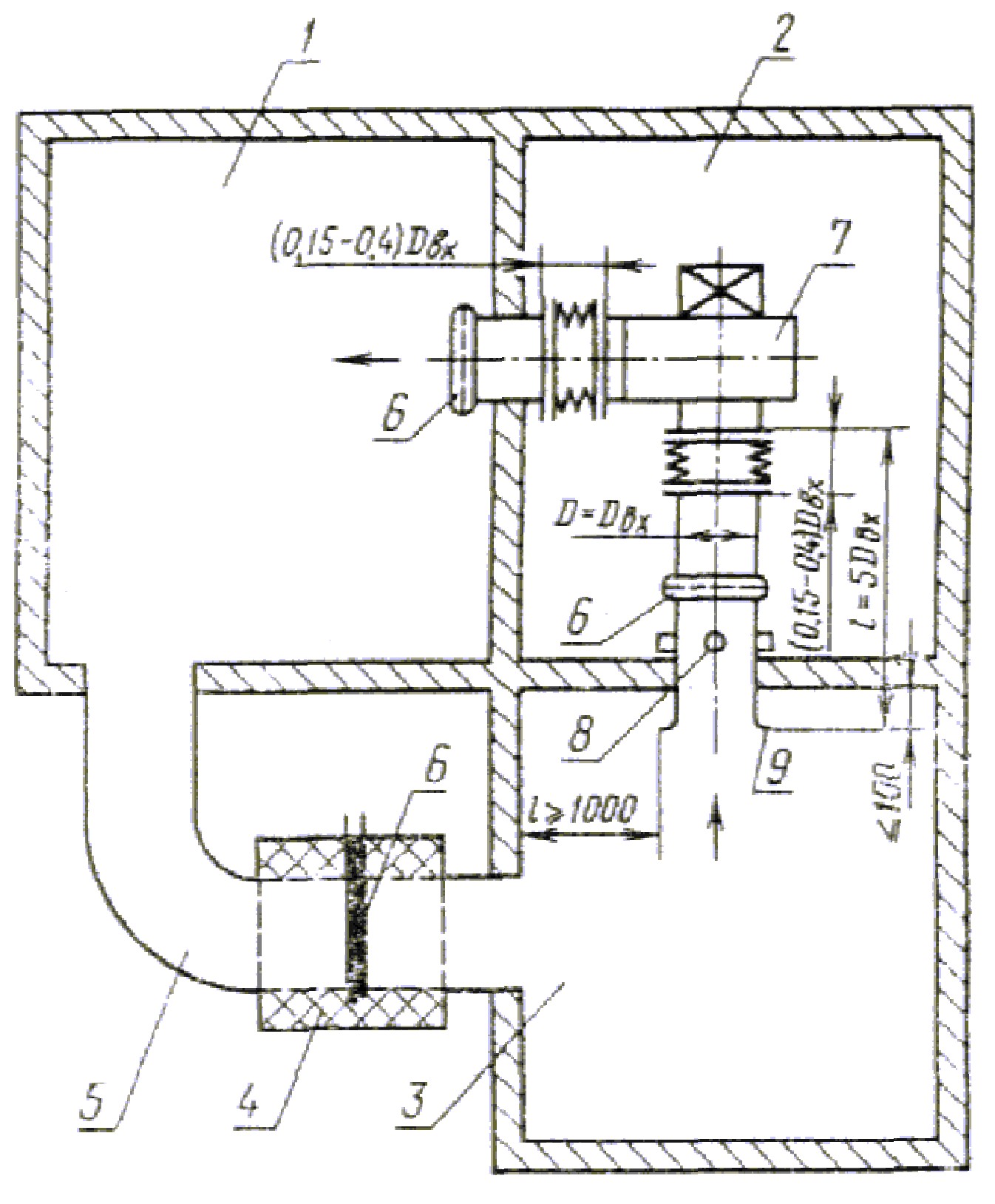

1 - помещение для измерения шума нагнетания; 2 - помещение для измерения шума вокруг вентилятора; 3 - помещение для измерения шума всасывания; 4 - шумоглушитель; 5 - обходной канал, 6 - дросселирующее устройство; 7 - испытываемый вентилятор; 8 - место измерения производительности; 9 - измерительный коллектор

Черт. 6

4.2.7. Отверстия в стенах вокруг соединительных труб должны быть закрыты резиновыми прокладками для снижения шума, проходящего через них в помещения для измерения до уровня помех, регламентированного п. 3.12.

(Измененная редакция, Изм. № 1).

4.2.8. Помещения для измерения должны соответствовать требованиям ГОСТ 12.1.027-80.

4.2.9. Звукоизоляция ограждающих конструкций между помещениями для измерения в октавной полосе частот со среднегеометрической частотой 250 Гц должна быть не менее 30 дБ. Звукоизоляция наружных ограждений должна обеспечивать в помещениях для измерений уровень помех, регламентированный п. 3.12.

(Измененная редакция, Изм. № 1).

4.2.10. При определении шумовых характеристик всасывания и нагнетания вентилятора за источник шума в помещении для измерения условно принимают входное или выходное отверстия воздуховодов.

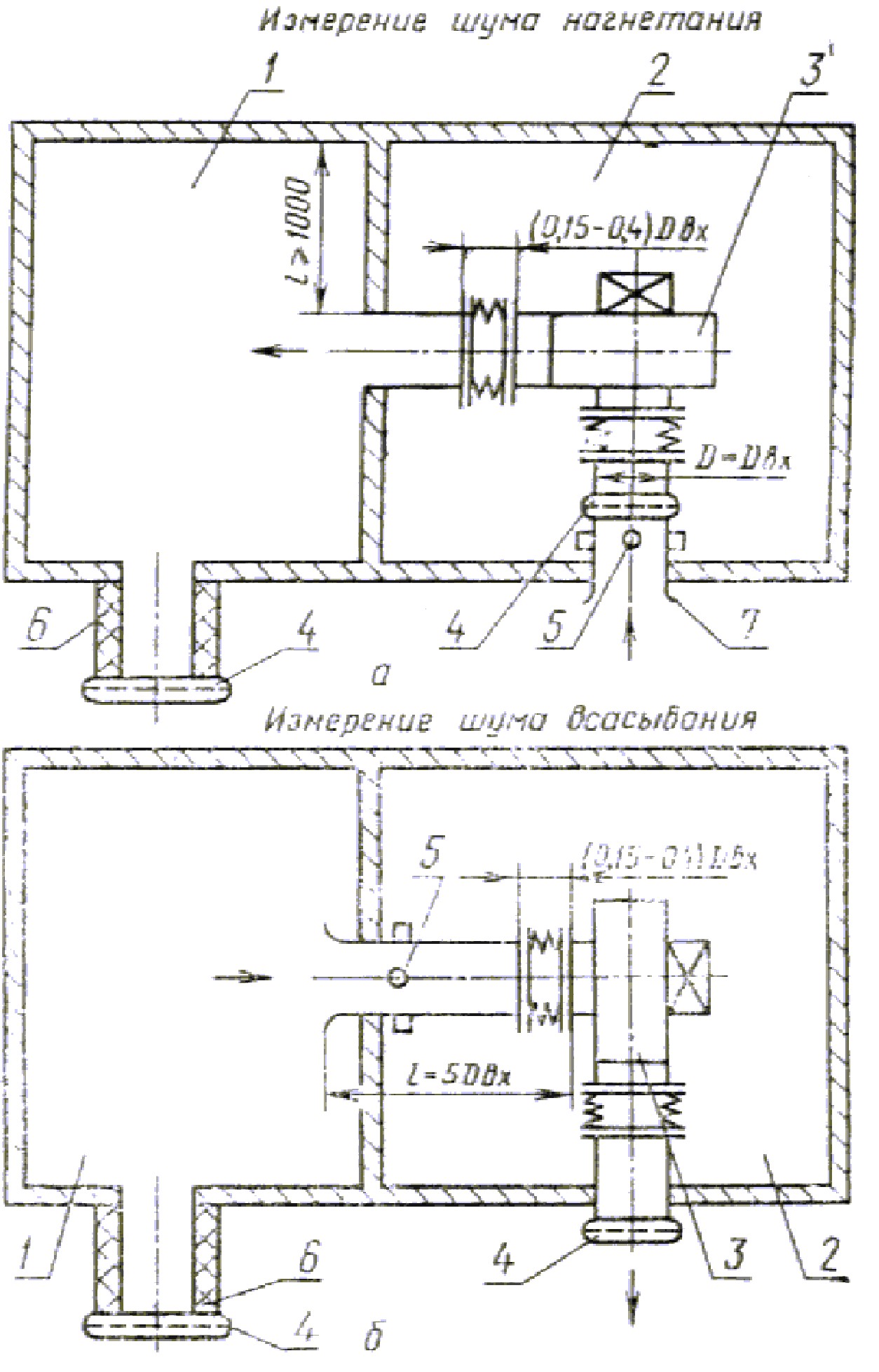

1 - помещение для измерения шума всасывания и нагнетания; 2 - помещение для измерения шума вокруг вентилятора; 3 - испытываемый вентилятор; 4 - дросселирующее устройство; 5 - место измерения производительности; 6 - шумоглушитель; 7 - измерительный коллектор

Черт. 7

4.2.11. При обеспечении достаточной герметичности камер всасывания и нагнетания дроссель может быть установлен внутри глушителя обходного канала (черт. 6) или перед глушителем (черт. 7, 8).

Примечание. Герметичность камеры следует считать достаточной, если в ней возможны измерения в режиме, составляющем не более 70 % производительности, соответствующей режиму максимума к. п. д. для наименьшего размера испытываемых вентиляторов.

4.2.12. Воздухообмен между помещениями, из которых всасывается и нагнетается воздух, должен осуществляться через обходной канал, снабженный глушителем (см. черт. 6).

4.2.13. Эффективность глушителя в обходном канале и глушителей, устанавливаемых до и после дросселя, должна обеспечивать выполнение требований, предъявляемых к уровням помех согласно п. 3.12.

Сечение канала должно обеспечивать в нем скорость воздушного потока не более 5 м/с.

(Измененная редакция, Изм. № 1).

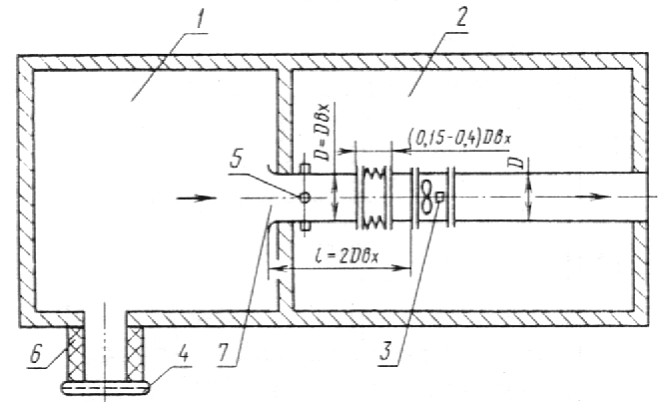

1 - помещение для измерения шума всасывания; 2 - помещение для измерения шума вокруг вентилятора; 3 - испытываемый вентилятор; 4 - дросселирующее устройство; 5 - место измерения производительности; 6 - шумоглушитель; 7 - измерительный коллектор

Черт. 8

4.2.14. При определении шумовых характеристик вентиляторов в двух смежных помещениях для измерения вентилятор должен устанавливаться в одном из них согласно черт. 7 - для радиальных вентиляторов и черт. 8 - для осевых вентиляторов. Всасывание и нагнетание воздуха должны производиться из помещения или открытого пространства, уровень помех в которых соответствует п. 3.12.

(Измененная редакция, Изм. № 1).

4.2.15. При измерениях по схеме черт. 7 допускается использовать в качестве одного из помещений для измерения камеру всасывания или нагнетания, к которой присоединяют испытываемый вентилятор. Камера должна быть герметичной и удовлетворять требованиям, предъявляемым к помещениям для измерения в соответствии с п. 4.2.11.

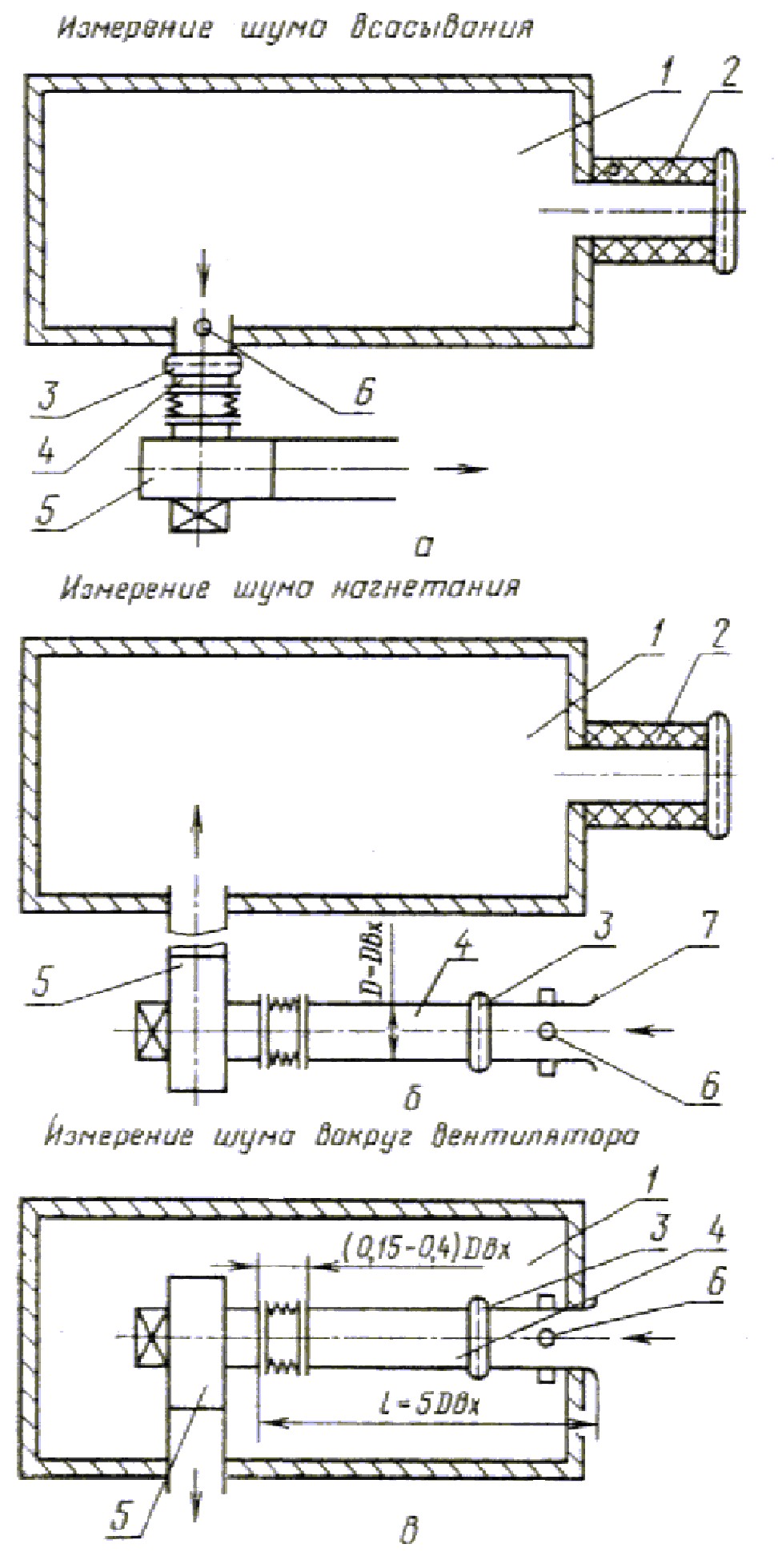

1 - помещение для измерения шума; 2 - шумоглушитель; 3 - дросселирующее устройство; 4 - измерительный патрубок; 5 - испытываемый вентилятор; 6 - место измерения производительности; 7 - измерительный коллектор

Черт. 9

4.2.16. При наличии одного помещения для измерения для определения шумовых характеристик всасывания и нагнетания испытываемый вентилятор устанавливают вне помещения для измерения, а в помещение вводят поочередно всасывающий и нагнетательный воздуховод (черт. 9а, б). Для определения шума в помещении, где установлен вентилятор, последний размещают в помещении для измерения, а всасывающий и нагнетательный воздуховоды выводят из него (черт. 9в).

4.2.17. При измерениях микрофон не должен располагаться в потоке воздуха и быть ориентирован в направлении источника шума.

4.3. Определение шумовых характеристик вентиляторов по методу III

4.3.1. Испытательная установка должна соответствовать требованиям, приведенным в пп. 4.2.3 - 4.2.6, 4.2.10.

(Измененная редакция, Изм. № 1).

4.3.2. Помещения для измерения должны соответствовать требованиям ГОСТ 12.1.026-80.

4.3.3. При измерениях микрофон должен быть установлен в 12 точках, расположенных на трех поясах измерительной полусферы радиусом r = 2Dтр (но не менее 1 м), где Dтр - диаметр трубы, присоединенный к вентилятору (черт. 10).

Центр измерительной поверхности должен располагаться в центре выходного отверстия трубы. Выходное отверстие трубы должно располагаться в плоскости стены; расстояние края трубы от любой ограждающей поверхности должно быть не менее 2D и не менее 1,5 м. Измерительные точки должны быть расположены на пересечении поверхности полусферы с двумя взаимно перпендикулярными плоскостями, проходящими через ось симметрии трубы. Угол между соседними точками должен составлять 30° (см. черт. 10).

4.3.3.1. Микрофон при измерениях должен быть ориентирован в направлении источника шума.

Примечание. При измерениях шума нагнетания микрофон устанавливают в 4 точках 5 - 8 на измерительном пояске II (см. черт. 10).

4.4. Определение шумовых характеристик вентиляторов по методу IV

4.4.1. Метод основан на определении шумовых характеристик вентилятора путем измерения показателей на открытом конце воздуховода.

4.4.2. Испытываемый вентилятор должен располагаться в помещении, из которого в смежные помещения выводят всасывающий и нагнетательный воздуховоды.

Допускается расположение вентилятора в помещении, в котором проводят измерения, при условии, что уровень помех вокруг вентилятора соответствует требованиям п. 3.12.

(Измененная редакция, Изм. № 1).

4.4.3. Длина измерительного участка трубы, присоединенной к всасывающему или нагнетательному отверстию вентилятора, должна быть не менее 4 м.

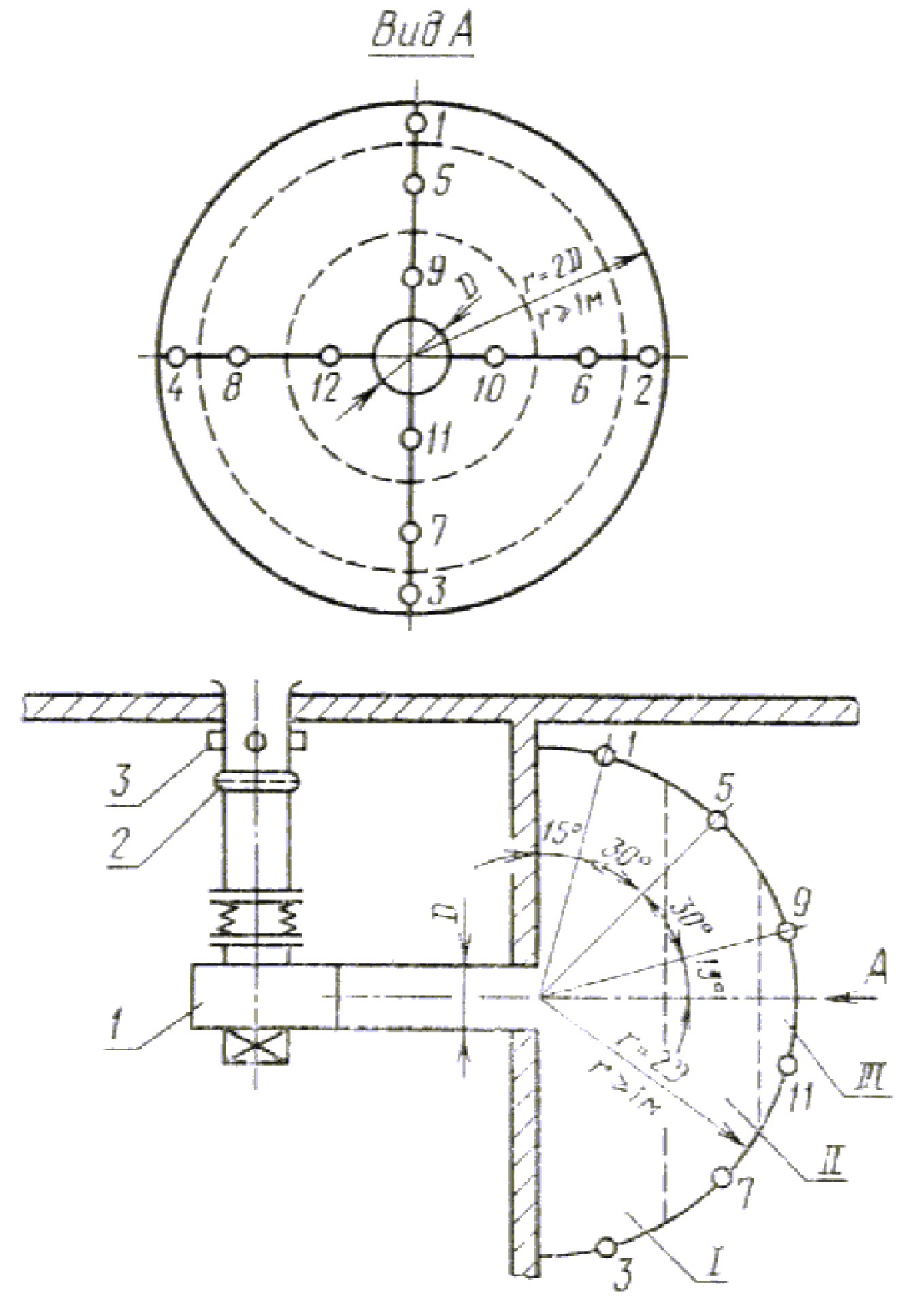

1 - испытываемый вентилятор; 2 - дросселирующее устройство; 3 - место измерения производительности; I, II, III - измерительные пояса; о - измерительная точка

Черт. 10

4.4.4. Производительность и полное давление вентилятора следует измерять на стороне, противоположной измерительной.

4.4.5. Измерения проводят одним из методов в соответствии с ГОСТ 12.1.026-80, ГОСТ 12.1.027-80 и ГОСТ 12.1.028-80. При этом диаметр воздуховода D принимают равным размеру источника шума lmax.

4.4.6. Средний уровень звуковой мощности шума в полосах частот и его снижение в результате отражения от открытого конца воздуховода корректируют согласно табл. 2.

Таблица 2

Диаметр воздуха или корень квадратный из площади поперечного сечения конца прямоугольного воздуховода, мм

Поправка ΔL, дБ, при среднегеометрических частотах октавных полос, Гц

63

125

250

500

1000

2000

4000

8000

100

19

14

10

5

2

0

0

0

125

18

13

8

4

1

0

0

0

140

16

12

8

4

1

0

0

0

160

16

11

7

3

0

0

0

0

180

15

11

6

2

0

0

0

0

200

14

10

6

2

0

0

0

0

225

14

9

5

1

0

0

0

0

250

13

8

4

1

0

0

0

0

280

12

8

3

1

0

0

0

0

315

11

7

3

0

0

0

0

0

355

11

6

2

0

0

0

0

0

400

10

5

2

0

0

0

0

0

450

8

5

1

0

0

0

0

0

500

8

4

1

0

0

0

0

0

560

8

3

1

0

0

0

0

0

600

7

3

1

0

0

0

0

0

710

6

2

0

0

0

0

0

0

800

5

2

0

0

0

0

0

0

900

5

2

0

0

0

0

0

0

1000

4

1

0

0

0

0

0

0

1250

3

0

0

0

0

0

0

0

1400

2

0

0

0

0

0

0

0

Примечание. При разности уровней звукового давления (L1 - L3 ≤ 7 дБ) средний уровень звукового давления определяют по формуле

(1)

по методу II

(2)

где Lm - средний уровень звукового давления в полосах частот, дБ;

- А - эквивалентная площадь звукопоглощения для данной октавы, м2;

- A0 = 1 м2;

- ΔL - поправка для приведения результата измерений в помещении к результатам измерений в трубе (см. табл. 2);

- по методу III

(3)

где т - число измерительных поясов;

- Lpij - поясный уровень звуковой мощности в октавной полосе частот, определяемый по формуле

(4)

где Lmij - средний из измеренных октавный уровень звукового давления в данном поясе, дБ;

- Sj - площади измерительных поясов, равные:

-

r - радиус сферы, равный 2D или 1 м;

- S0 = 1 м2;

- D - диаметр трубы, присоединенной к вентилятору.

4.4.7. При определении шумовых характеристик шума всасывания или нагнетания вентилятора, шума вентилятора в окружающем пространстве и шума вентилятора, установленного в стене, выбор метода и условий испытаний определяется наличием оборудования и размерами испытываемого вентилятора.

4.4.7.1 Шумовые характеристики вентиляторов определяют одним из методов ГОСТ 12.1.026-80, ГОСТ 12.1.027-80 и ГОСТ 12.1.028-80.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Для определения шумовой характеристики вентилятора вычисляют октавные уровни звуковой мощности Lpi аэродинамического шума по средним из измеренных октавных уровней звукового давления Lm.

5.2. Уровни звуковой мощности шума вентиляторов, излучаемого в воздуховоды, Lрв вычисляют по формулам:

- по методу I

(5)

где Li - октавные уровни звукового давления при данном положении микрофона, дБ;

- F - площадь поперечного сечения испытательной трубы, м2;

- F0 = 1 м2;

- K1 - поправка на влияние ветрозащитной насадки на микрофон в октавной полосе частот (см. рекомендуемое приложение 4);

- K2 - поправка на влияние потока воздуха в испытательной трубе (см. черт. 5).

Уровни звуковой мощности шума вентиляторов, излучаемого в помещении или открытое пространство, вычисляют по формулам (1) - (5) без учета поправки ΔL, а при измерении в воздуховоде ΔL вычитают.

5.3. Для определения шумовых характеристик вентиляторов большого размера (п. 3.11) по модельным испытаниям вентиляторов меньших номеров следует вычислить:

- уровни звуковой мощности LнpΣ и уровни звуковой мощности Lнpi в октавных полосах со среднегеометрическими частотами аэродинамического шума натурного вентилятора соответственно по формулам:

- (6)

(7)
