U — пиковое значение напряжения, В. Эти расстояния могут быть определены также по черт. 13. Уменьшение путей утечки на печатных платах допустимо только в том случае, если при этом обеспечивается соблюдение требований по перегреву, согласно п. 11.2.

Примечание. Вышеуказанные уменьшения величин применимы только к самим проводникам, а не к уже смонтированным компонентам и соответствующим паяным соединениям.

Лаковые или аналогичные покрытия на печатных платах при расчете путей утечки во внимание не принимают.

(Измененная редакция, Изм. № 1, 2).

4.3.2. Короткое замыкание или обрыв (там, где возможно):

- нитей накала в электронных лампах;

- изоляции между нитями накала и катодом;

- между электродами в электронных лампах, исключая кинескопы;

- полупроводниковых приборов, один вывод которых кратковре­менно обрывается или по два вьшода соединяются между собой поочередно;

- нитей накала в лампах освещения шкалы.

Примечание. Некоторые электронные лампы имеют конструк­цию, в которой короткое замыкание между определенными электродами маловероятно или невозможно. В этих случаях при проведении испытаний такие электроды не должны замыкаться накоротко.

(Измененная редакция, Изм. № 1).

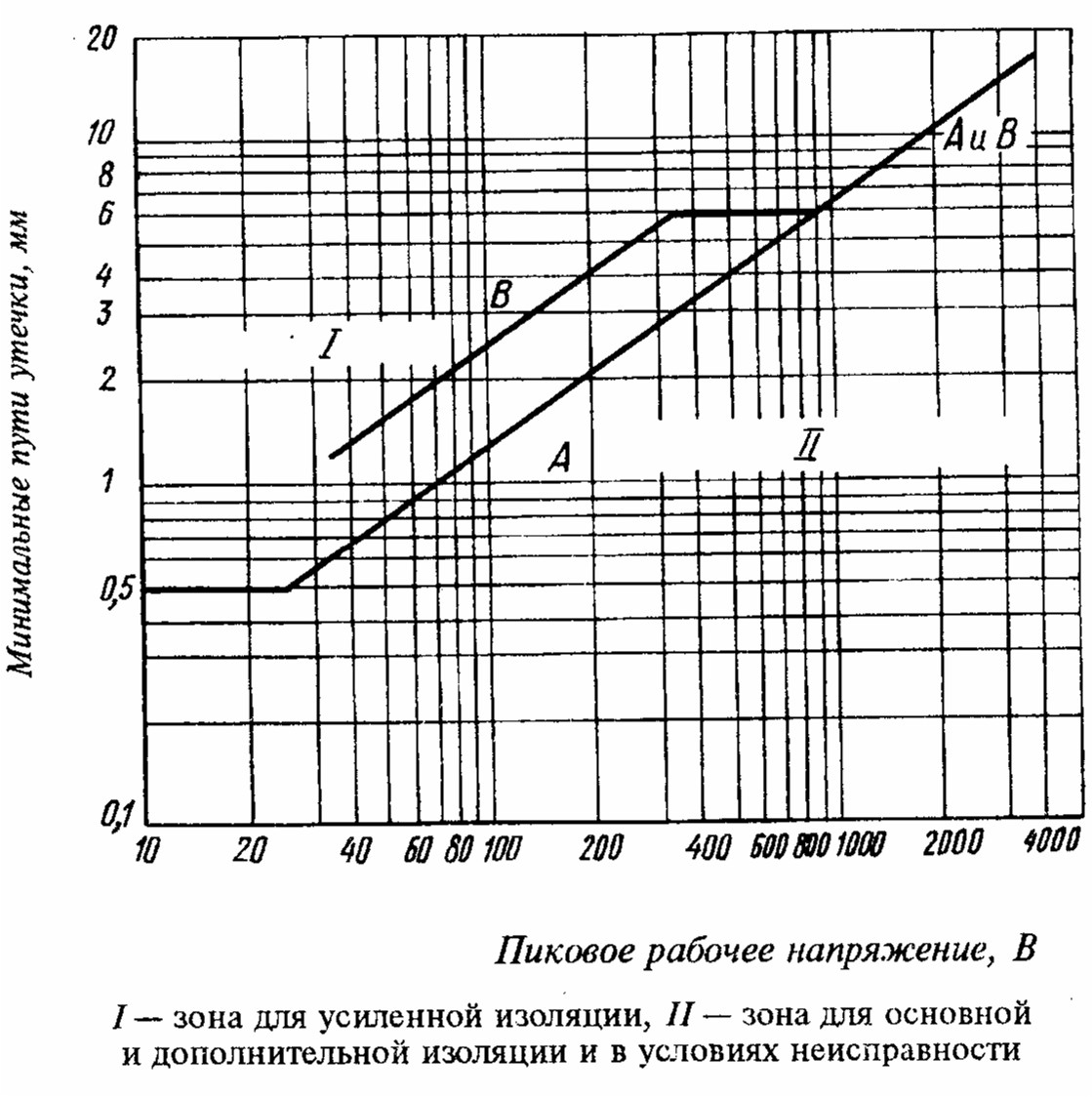

Чертеж

Примечание



Для деталей, гальванически соеди­ненных с сетью питания напряжением от 220 до 250 В (эффективное значение), расстояния равны тем расстояниям, которые определяют при напряжении 354 В (пиковое значение). В случае напряжений, превышающих 4000 В (пиковое значение), для определения необходимости введения неисправ­ности с помощью короткого замыкания путей утечки или воздушных зазоров или без короткого замыкания проводят испытания по п. 10.3.

Определение напряжения, приложен­ного к основной изоляции, осу­ществляют закорачиванием дополни­тельной изоляции и наоборот.

Зависимости величин построены исходя из следующего:

- кривая А: 34 В соответствует 0,6 мм; 354 В соответствует 3,0 мм;

- кривая В: 34 В соответствует 1,2 мм; 354 В соответствует 6,0 мм.

В определенных условиях эти рас­стояния могут быть уменьшены, как указано в пп. 4.3.3 и 9.3.5.


4.3.3. Короткое замыкание через лаковую, эмалевую или ткане­вую изоляцию.

Такие покрытия не должны учитываться при расчете путей утечки и зазоров по табл. 2.

Однако, если эмаль образует изоляцию провода и выдерживает испытательное напряжение в соответствии со стандартом на конкрет­ный тип провода, считают, что ее использование эквивалентно до­бавлению 1 мм к величине путей утечки и зазоров.

Примечание. Требования данного пункта не распространяются на межвитковую изоляцию, изолирующие гильзы и трубки.

  1. Короткое замыкание в переменных воздушных конден­саторах.
  2. Короткое замыкание изолирующих деталей, если оно может привести к нарушению требований по защите от поражения элект­рическим током или перегрева.

Изолирующие детали, которые отвечают требованиям п. 10.3, не подвергают короткому замыканию.

4.3.4, 4.3.5. (Измененная редакция, Изм. № 1).

4.3.6. Короткое замыкание или отсоединение (выбирают наибо­лее неблагоприятный случай) конденсаторов, резисторов или кату­шек индуктивности (за исключением обмоток электродвигателей и трансформаторов), короткое замыкание или отсоединение которых может привести к нарушению требований по защите от поражения электрическим током или перегреву. Такие условия неисправностей не распространяются на:

- резисторы, удовлетворяющие требованиям пп. 11.2 и 14.1;

- индуктивности, удовлетворяющие требованиям п. 14.3;

- конденсаторы и резистивно-емкостные блоки (RC-блоки), удов­летворяющие требованиям п. 14.2, при условии, что напряжение на выводах компонентов не превышает номинального значения, уста­новленного для этих компонентов и что применение компонентов соответствует пп. 9.3.3 или 9.3.4.

Примечание. Чтобы определить изолирующие детали и компонен­ты (перечисленные в пп. 4.3.5—4.3.6), короткое замыкание или отсоединение которых может вызвать нарушение требований по защите от поражения электрическим током или перегреву, необходимо провести осмотр аппарата и изучить его принципиальную электрическую схему.

(Измененная редакция, Изм. № 2).

  1. Ослабление на четверть оборота неармированных винтов или аналогичных устройств, предназначенных для крепления кожу­хов над деталями, находящимися под опасным напряжением.
  2. Отключение принудительного охлаждения.
  3. Для усилителей звуковых частот:

- подключение к выходным клеммам наиболее неблагоприятного сопротивления нагрузки, включая короткое замыкание;

- обеспечение такого режима работы аппарата, при котором на номинальное полное сопротивление нагрузки поступает любая вы­ходная мощность от нуля до номинальной или неискаженной выход­ной мощности, измеренная с помощью стандартного сигнала, описанного в п. 4.1.5.

(Измененная редакция, Изм. № 1).

4.3.10. Торможение движущихся частей аппарата, имеющих:

- а) электродвигатели, у которых момент вращения заторможенно­го ротора меньше, чем момент вращения при полной нагрузке;

- б) электродвигатели, запускаемые вручную;

- в) электродвигатели, остановка движущихся частей которых может быть обусловлена механическими авариями или нарушениями правил эксплуатации аппарата, если такие аварии или нарушения возможны.

  1. Непрерывная работа электродвигателей, обмоток реле и им подобных элементов, рассчитанных на кратковременный или прерывистый режим работы, если такая непрерывная работа может иметь место.
  2. Короткое замыкание конденсаторов, включенных в цепь вспомогательной обмотки электродвигателя, за исключением само­восстанавливающихся конденсаторов (например, металлизирован­ных бумажных конденсаторов).

(Измененная редакция, Изм. № 1).

  1. Подключение к наиболее неблагоприятной нагрузке, включая короткое замыкание, устройство внешнего подключения, предназначенных для питания других аппаратов (например, замени­тели батарей), за исключением сетевых розеток, непосредственно соединенных с сетью питания.
  2. Одновременное подключение аппарата к источникам пи­тания различного типа, кроме случаев, когда это невозможно по конструктивным соображениям.

5. МАРКИРОВКА И УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

5.1. Общие положения

Аппарат должен маркироваться в соответствии с требованиями пп. 5.2—5.4 и 5.6.

Маркировка должна быть:

однозначно понимаемой и легко различимой на аппарате, готовом к эксплуатации;

несмываемой и разборчивой.

Испытание: соответствие проверяют осмотром и следующим об­разом:

- при легком протирании ее тканью, смоченной в бензине или воде маркировка не должна стираться.

Примечание. Маркировку следует наносить на внешние поверх­ности аппарата, кроме нижней части. Разрешается наносить маркировку и в другом легкодоступном месте (например, под крышкой, под съемным диском проигрывателя или на внешней стороне дна у переносных аппаратов), при условии, что место маркировки указано в руководстве по эксплуатации.

Буквенные обозначения физических величин и единиц их изме­рения должны соответствовать ГОСТ 1494.

Графические обозначения должны соответствовать ГОСТ 25874.

Держатели плавких вставок должны маркироваться в соответствии с требованиями п. 14.5.2.

Положение выключателя должно маркироваться в соответствии с требованиями п. 14.6.2.

Испытание: соответствие проверяют осмотром.

5.2. Обозначение

На аппарате должны быть нанесены:

а) наименование предприятия-изготовителя или товарный знак;

б) номер или торговое наименование модели.

Испытание: соответствие проверяют осмотром.

Примечание. Аппаратура, относящаяся к классу II, должна мар­кироваться символом [В] по ГОСТ 25874.

Этот символ должен размещаться таким образом, чтобы было очевидно, что он является частью технической информации и чтобы его нельзя было спутать с торговой маркой.

5.1, 5.2. (Измененная редакция, Изм. № 1, 2).

5.3. Источники питания

На аппарате должна быть нанесена следующая информация:

а) вид питания — символом по ГОСТ 25874;

б) номинальное напряжение питания или диапазон номинальных напряжений, которые можно подать без изменения положения пере­ключателя напряжений;

в) индикация о напряжении, на которое установлен аппарат непосредственно перед включением, если аппарат сконструировантак, что потребитель может изменять установку напряжения питания, то должна быть также обеспечена визуальная индикация этого изме­нения.

Если в аппарате имеется более одного переключателя напряжения питания, то должно быть известно, все ли переключатели должны быть установлены на это напряжение.

г) номинальная частота сети питания (или диапазон частот) в герцах, если безопасность работы зависит от используемой частоты сети питания;

д) напряжение (если оно отличается от напряжения сети пита­ния) и мощность или ток, снимаемые с выхода, предназначенного для подачи питания на другой аппарат.

Испытание: соответствие проверяют осмотром.

5.4. Соединители

Соединители должны иметь следующие обозначения:

а) клемма защитного заземления (если такая имеется) — симво­лом по ГОСТ 25874;

б) соединители, находящиеся под опасным напряжением при нормальных условиях работы, за исключением соединителей для подачи напряжения питающей сети, — символом по ГОСТ 25874.

Примечание. Это обозначение должно использоваться только для маркировки соединителей, находящихся под опасным напряжением, и не может применяться для маркировки соединителей, не находящихся под опасным напряжением.

Испытание: соответствие проверяют осмотром.

Маркировка защитного заземления может быть не видна снаружи.

Примечание. Допускается указывать дополнительную информацию:

  1. на аппарате, рассчитанном на работу как от переменного, так и постоянного тока, символ ~ по ГОСТ 25874;
  2. на каждом соединителе автономного громкоговорителя два любых обозначения:

- номинальное входное напряжение или диапазон входных напряжений; номинальное входное сопротивление или диапазон входных сопротивле­ний;

- номинальная входная мощность;

- 3) для усилителей звуковых частот:

- номинальную выходную мощность;

- выходную мощность, ограниченную температурой;

- номинальные полные сопротивления нагрузки или номинальные выход­ные напряжения всех выходных цепей;

- минимальное входное напряжение при нормальной входной мощности;

- минимальное входное напряжение при мощности, ограниченной темпе­ратурой;

- диапазон частот сигналов, на который рассчитан усилитель.

5.5. Эксплуатационная документация

Если в эксплуатационной документации, например, в принципи­ альных схемах или перечне компонентов используют символ, указы­вающий на то, что по причинам безопасности какой-то компонент может быть заменен только компонентом, указанным в данной до­кументации, то этот символ должен иметь вид:


Указанный символ не должен размещаться на деталях и на печат­ных платах.

Испытания: соответствие проверяют осмотром.

5.6. Указание по применению

5.6.1. В случае, если аппарат, питаемый от сети, может работать также и от батарей, то в эксплуатационной документации должно быть соответствующее указание по применению, запрещающее под­вергать аппарат воздействию капель и брызг.

Испытания: соответствие проверяют осмотром. 5.4—5.6. (Измененная редакция, Изм. № 1).

5.6.2. Если указания по безопасности, предъявляемые к аппарату, должны соответствовать настоящему стандарту, то эти указания должны быть изложены в эксплуатационной документации, которая поставляется вместе с аппаратом. Эти указания должны быть изложены на официальном языке (языках) той страны, в которую пред­полагается поставлять аппаратуру.

Испытания: соответствие проверяется осмотром.

5.7. Сменные ограничители температуры

Для сменных ограничителей температуры должна быть приведена необходимая информация, обеспечивающая правильную их замену. Эта информация должна быть нанесена непосредственно на ограни­читель или вблизи места его установки или приведена в эксплуата­ционной документации.

Испытания: Соответствие проверяется осмотром.

5.6.2, 5.7. (Введены дополнительно, Изм. № 1).

6. ИЗЛУЧЕНИЕ

6.1. Ионизирующее излучение

Конструкция аппарата должна обеспечивать защиту людей от ионизирующего излучения.

Испытание: соответствие проверяют измерением излучения, ге­нерируемого аппаратом.

Мощность дозы излучения в любой легкодоступной точке, распо­ложенной на расстоянии 5 см от внешней поверхности аппарата, измеряют в нормальных условиях работы с помощью дозиметра, имеющего эффективную площадь 10 см2.

Все органы управления, доступные регулировке рукой с помо­щью отвертки или какого-либо иного инструмента, и те органы внутренней регулировки или предварительной настройки, которые не зафиксированы, устанавливают на максимальное излучение при одновременном поддержании допустимого качества изображе­ния в течение 1 ч, по истечении которого необходимо проводить измерение.

Примечание. Паяные соединения и соединения, покрытые краской, могут служить примерами достаточно надежной фиксации.

Мощность дозы излучения не должна превышать 36 пА/кг (0,5 мР/ч).

Качество изображения считают допустимым, если выполнены следующие условия:

- размер изображения по горизонтали составляет не менее 70 % используемой ширины экрана:

- минимальная яркость синхронизированного изображения белого поля не менее 50 кд/м2;

- разрешающая способность по горизонтали в центре не менее 1,5 МГц при аналогичном ухудшении разрешающей способности по вертикали;

- не более одного высоковольтного пробоя за каждые 5 мин.

6.2. Неионизирующие излучения (излучения лазеров)

Лазерная аппаратура должна быть сконструирована таким обра­зом, чтобы могла обеспечить защиту людей от лазерного излучения как в нормальных условиях работы, так и в условиях неисправности.

Излучение лазера за счет отражения не измеряется для лазерной аппаратуры класса 1.
