, (10)
где L1 - уровень звукового давления в полосе частот (уровень звука) в измерительной точке, дБ (дБА);
Lm - средний уровень звукового давления в полосе частот или уровень звука на измерительной полусфере, дБ (дБА) по п. 6.1.
6.4. Результаты измерений следует занести в протокол по ГОСТ 23941-79.
ПРИЛОЖЕНИЕ
Обязательное
ПРОВЕРКА УСЛОВИЙ СВОБОДНОГО ЗВУКОВОГО ПОЛЯ И ОПРЕДЕЛЕНИЕ ПОСТОЯННОЙ К
1. Метод образцового источника шума
Для испытания следует использовать образцовый источник шума, уровни звуковой мощности в октавных полосах LPR и корректированный уровень звуковой мощности LPAR которого известны.
Образцовый источник шума должен быть установлен на месте испытываемого источника шума.
Проводят измерения уровней звукового давления при работе образцового источника в полосах частот и уровней звука на выбранной для испытываемого источника шума измерительной поверхности в тех же измерительных точках.
Вычисляют уровни звуковой мощности в полосах частот LP или корректированный уровень звуковой мощности образцового источника шума LPA по п. 6.2 при К=0.
Постоянную К вычисляют по формуле
в полосах частот, дБ, и для корректированного уровня звуковой мощности, дБА.
2. Относительный метод
Для испытания следует использовать образцовый источник шума (п. 2.3) или испытываемый источник шума, если он удовлетворяет требованиям п. 2.3.
Источник шума, используемый при измерениях, следует установить на месте испытываемого источника. Если размеры огибающего параллелепипеда испытываемого источника в плане менее 2 м, то место установки образцового источника должно соответствовать проекции центра огибающего параллелепипеда на звукоотражающую плоскость. Если размеры огибающего параллелепипеда в плане более 2 м, то измерения проводят при четырех дополнительных положениях образцового источника шума - в середине сторон проекции огибающего параллелепипеда на звукоотражающую плоскость.
После включения источника шума проводят измерения уровней звукового давления в полосах частот и уровней звука на трех измерительных поверхностях.
S1 - измерительная поверхность, выбранная для измерения уровня звуковой мощности испытываемого источника шума.
S2 - подобная S1 измерительная поверхность, но находящаяся вдвое ближе к источнику шума (S2=S1/4).
S3 - подобная S1 измерительная поверхность, но находящаяся вдвое дальше от источника шума (S3≅4S1).
Площади измерительных поверхностей вычисляют по формулам (1) или (3). Расположение точек измерения и их количество на измерительных поверхностях S2 и S3 должны соответствовать точкам измерения на измерительной поверхности S1.
Средние уровни звукового давления на измерительных поверхностях вычисляют по п. 6.1 при K=0.
Соответствующие разности уровней вычисляют по формулам
;
-
;
где Lm1, Lm2, Lm3 - средние уровни звукового давления в полосе частот, дБ, или средние уровни звука, дБА, на измерительных поверхностях S1, S2, S3.
При расположении образцового источника шума в пяти положениях на звукоотражающей плоскости уровни звукового давления Lm1, Lm2, Lm3 являются усредненными по 5n точкам измерений, где n - число точек измерений на измерительной поверхности.
По разностям уровней и соотношению площадей измерительных поверхностей вычисляют постоянные K2 и К3 по формулам
;
-
или по номограммам на черт. 3 и 4.
Значение К принимают равным минимальному из значений К2 или К3.
3. В закрытых помещениях постоянную К вычисляют по формуле
,
где S - площадь выбранной измерительной поверхности, м2, вычисленная по формуле (1) или (3);
А - эквивалентная площадь звукопоглощения, м2 в помещении в полосе частот, определяемая по обязательному приложению 4 ГОСТ 12.1.025-81.
Если расстояние от измерительной поверхности до отражающих звук предметов и ограждений в помещении не менее, чем наибольший из размеров а, с или R или постоянная К, вычисленная по формуле п. 3, больше, чем 2 дБ, то постоянную К определяют измерением по пп. 1 и 2 настоящего приложения.

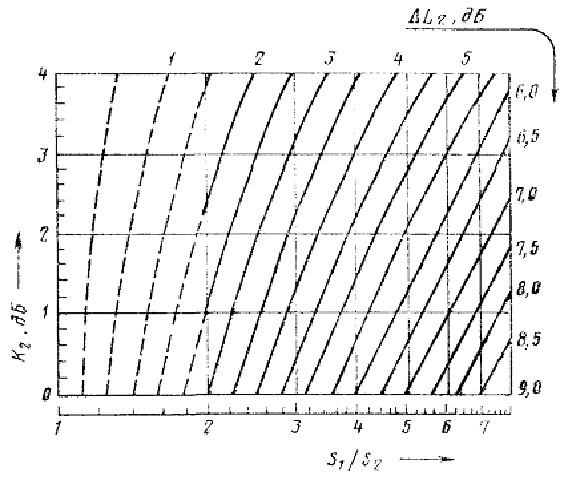

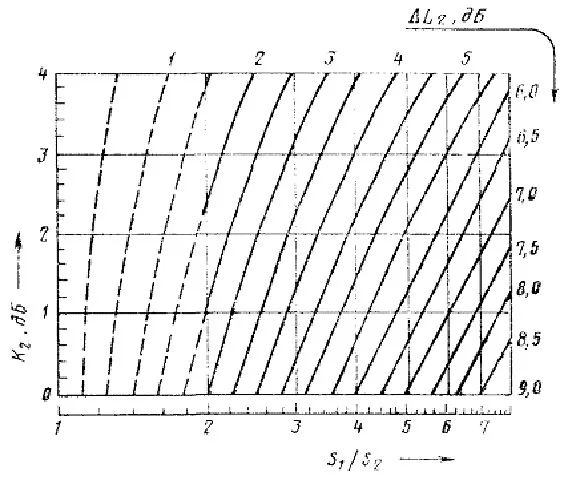

Черт. 3

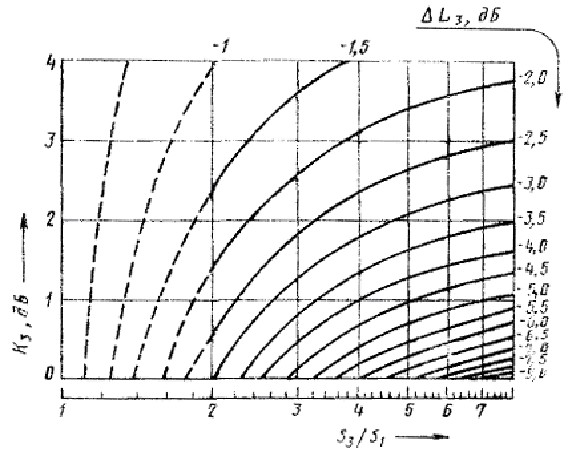

Черт. 4
