Примечания:
1. Символическое изображение на знаке "Осторожно! Электрическое напряжение" допускается выполнять красным цветом. Форма и размеры символического изображения на знаке - по обязательному приложению 4. Допускается наносить знак трафаретом на железобетонные опоры линий электропередач без желтого фона.
2. Знак радиационной опасности - по ГОСТ 17925-72.
Таблица 7
Номер знака | Смысловое значение | Изображение | Место установки |
3.1 | Работать в каске! | При входе в рабочие помещения или на участки работ, где существует возможность падения предметов сверху | |
3.2 | Работать в защитных перчатках! | На участках работ, связанных с опасностью травмирования рук | |
3.3 | Работать в защитной одежде! | При входе в рабочие помещения или на участки работ, связанных с опасностью воздействия на тело человека опасного и (или) вредного фактора | |
3.4 | Работать в защитной обуви! | При входе в рабочие помещения или на участки работ, связанных с опасностью травмирования ног | |
3.5 | Работать с применением средств защиты органов слуха! | При входе в рабочие помещения или на участки работ с повышенным уровнем шума | |
3.6 | Работать в защитных очках! | При входе на участки работ, связанных с опасностью травмирования глаз | |
3.7 | Работать с применением средств защиты органов дыхания! | При входе в рабочие помещения, зоны или участки работ, связанных с выделением вредных для организма человека газов, паров, аэрозолей | |
3.8 | Работать в предохранительном поясе! | В местах выполнения работ на высоте | |
3.9 | Предписание определенных действий, направленных на обеспечение безопасности труда и пожарной безопасности | В производственных помещениях и на территориях в местах, где обеспечена безопасность проведения работ (поясняющая надпись на знаке "Работать здесь" черного цвета), на путях подхода к местам размещения пожарной техники и к эвакуационным выходам (поясняющая надпись на знаке "Проход держать свободным" красного цвета), а также с обеих сторон пожарных дверей и на дверях иного назначения, закрытое положение которых требуется по соображениям безопасности (поясняющая надпись на знаке "Дверь держать закрытой" красного цвета) |
Примечание. Предписывающие знаки 3.1, 3.2, 3.3, 3.4, 3.5, 3.6, 3.7, 3.8, 3.9 должны быть введены до 1 января 1991 года.
Таблица 8
Номер знака | Смысловое значение | Изображение | Место установки |
4.1 | Огнетушитель | В производственных помещениях и на территориях для указания местонахождения огнетушителей | |
4.2 | Пункт извещения о пожаре | В производственных помещениях и на территориях для указания местонахождения пункта извещения о пожаре | |
4.3 | Место курения | В производственных помещениях и на территориях для указания места курения | |
4.4 | Расположение определенного места, объекта или средства | В производственных помещениях и на территориях для информации при помощи символа (например, "Пункт медицинской помощи", "Телефон") или поясняющей надписи (например, "Проход здесь", "Питьевая вода")* | |
4.5 | Пожарный водоисточник | У места и по направлению к местонахождению пожарного водоема или пирса для установки пожарных машин | |
4.6 | Пожарный кран | У места и по направлению к местонахождению пожарного крана | |
4.7 | Пожарный сухотрубный стояк | У места и по направлению к местонахождению присоединения для подачи воды в пожарный сухотрубный стояк | |
4.8 | Органы управления систем дымо- и теплоудаления | У места и по направлению к местонахождению органов управления систем дымо- и теплоудаления | |
4.9 | Место вскрытия конструкции | У места и по направлению к местонахождению участков строительных конструкций, предназначенных для вскрытия при пожаре | |
4.10 | Разрешается пользоваться электронагревательными приборами | У места и по направлению к зонам (помещениям), где допускается пользоваться электронагревательными приборами | |
4.11 | Выходить здесь | На дверях эвакуационных выходов, на путях эвакуации. На путях эвакуации применяют с дополнительной табличкой с указательной стрелкой. Примечания: 1. Знак выполняют в прямом и зеркальном изображениях. 2. Направление стрелки на табличке должно совпадать с направлением эвакуации и направлением движения бегущего человека, изображенного на знаке. 3. Табличку со стрелкой можно размещать под знаком под углом 30° к горизонту. 4. Над входной дверью, а также над дверью эвакуационного выхода допускается применять светящуюся надпись "Выход" белого цвета на зеленом фоне. |
_______________
* Поясняющие надписи, приведенные в настоящем стандарте, следует рассматривать как примеры. При необходимости можно использовать и надписи другого содержания.
Примечание. Указательные знаки "Пункт первой помощи", "Телефон", "Пункт питания", "Питьевая вода" - по ГОСТ 10807-78.
4. Технические требования
4.1. Способ нанесения знаков безопасности на производственное оборудование и его окрашивание лакокрасочными материалами сигнальных цветов устанавливается в конструкторской документации. Способ нанесения должен обеспечивать сохранность знаков и сигнальных цветов в течение всего срока эксплуатации оборудования или до его капитального ремонта.
(Измененная редакция, Изм. № 2).
4.2. (Исключен, Изм. № 2).
4.3. Лакокрасочные материалы сигнальных цветов, применяемые для окрашивания знаков безопасности, производственного оборудования и других объектов, должны обеспечивать устойчивость цвета покрытия в климатических и производственных условиях, для которых знаки безопасности, производственное оборудование и другие объекты предназначены.
4.4. Покрытие лакокрасочными материалами сигнальных цветов должно быть ровным, без потеков и пятен, не должно отслаиваться и должно всегда находиться в состоянии, обеспечивающем четкое и однозначное восприятие цвета.
4.3, 4.4. (Измененная редакция, Изм. № 2).
4.5. При изменении цвета и несоответствии его требованиям настоящего стандарта необходимо возобновить окраску объектов в сигнальные цвета и цветовую отделку знаков безопасности или заменить знак на новый. Заменять знаки новыми следует также при деформации и разрушении их.
4.6. Знаки безопасности должны иметь плоскую или объемную конструкцию. В обоих случаях символы и поясняющие надписи следует наносить на одной или обеих сторонах знака.
4.7. Конструкция объемных знаков должна обеспечивать плотность всех соединений корпусов, надежность креплений, а также простоту монтажа и демонтажа при техническом обслуживании и ремонте.
4.8. Знаки, используемые в темное время суток или в условиях недостаточной видимости, должны быть освещены. Все устройства, обеспечивающие видимость знаков, табличек и блоков в темное время суток, не должны изменять их цвет, а также ухудшать их видимость в светлое время суток.
4.9. Знаки пожарной безопасности и указатели эвакуационных или запасных выходов должны быть снабжены собственными автономными источниками питания для освещения.
4.10. Плоские знаки, таблички и блоки, включающие знаки безопасности, следует изготовлять из листового металла толщиной от 0,5 до 1,5 мм, а также из пластмасс или древесины при условии обеспечения необходимой прочности, жесткости и устойчивости их в различных атмосферных условиях.
4.11. Для электроустановок, имеющих открытые токоведущие части, не допускается применять переносные и временные навесные знаки безопасности, изготовленные из токопроводящего материала.
(Измененная редакция, Изм. № 1).
4.12. Приспособления для крепления знаков, табличек и блоков должны быть окрашены в серый или серебристо-серый цвет.
4.13. Знаки безопасности с искусственным освещением, установленные во взрыво- и пожароопасных помещениях, на дверях этих помещений, а также на открытых площадках вблизи взрыво- и пожароопасных технологических установок, должны быть защищены. Степень защиты знаков безопасности должна соответствовать категории мест их размещения по взрыво- и пожароопасности, установленной строительными нормами и правилами, утвержденными Госстроем СССР.
4.14. При нанесении знаков безопасности с помощью трафаретов допускается оставлять незакрашенными перемычки общей площадью не более 4% площади каймы сигнального или черного цвета.
(Введен дополнительно, Изм. № 2).
Приложение 1
Обязательное

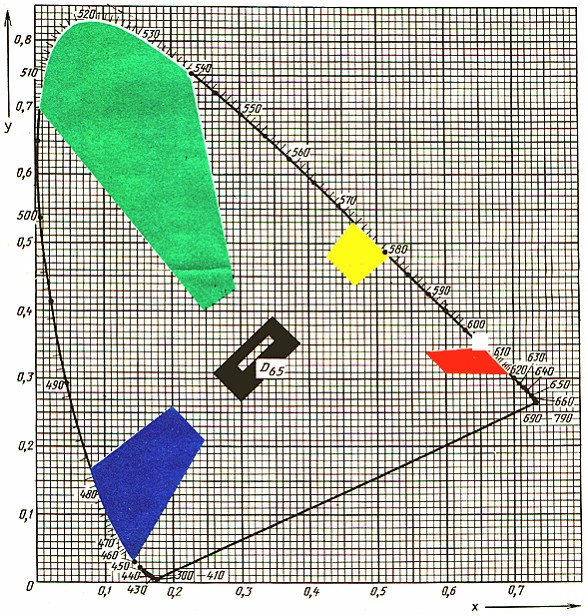

Допускаемые цветовые области сигнальных, белого и черного цветов в системе XYZ
Значения координат цветности угловых точек допускаемых цветовых областей на цветовом графике МКО и предельные значения коэффициента яркости сигнальных, белого и черного цветов
Наименование цвета | Координаты цветности | Номера точек | Коэффициент яркости β | |||
1 | 2 | 3 | 4 | |||
Красный | Х | 0,569 | 0,655 | 0,690 | 0,595 | Не менее 0,07 |
У | 0,341 | 0,345 | 0,310 | 0,315 | ||
Желтый | Х | 0,427 | 0,465 | 0,519 | 0,468 | Не менее 0,45 |
У | 0,483 | 0,534 | 0,480 | 0,442 | ||
Зеленый | Х | 0,007 | 0,230 | 0,291 | 0,248 | Не менее 0,12 |
У | 0,703 | 0,754 | 0,438 | 0,409 | ||
Синий | Х | 0,078 | 0,198 | 0,240 | 0,137 | Не менее 0,05 |
У | 0,171 | 0,252 | 0,210 | 0,038 | ||
Белый | Х | 0,290 | 0.340 | 0,350 | 0,300 | Не менее 0,75 |
У | 0,320 | 0,370 | 0,360 | 0,310 | ||
Черный | Х | 0,260 | 0,345 | 0,385 | 0,300 | Не более 0,003 |
У | 0,310 | 0,395 | 0,355 | 0,270 |
Примечание. Значения, приведенные на цветовом графике и в таблице настоящего приложения, даны для стандартного источника света Д 65 (ГОСТ 7721-76) при освещении поверхности под углом 45° и наблюдении по нормали (геометрии 45°/0°).
Приложение 2
Справочное
Марки лакокрасочных материалов, цвета которых находятся в пределах допускаемых цветовых областей сигнальных, белого и черного цветов
Номер образца (эталона) цвета "Картотеки" | Марка эмали или краски |
Красный сигнальный цвет | |
6, 7 | ПФ-1234, ХВ-110, ХВ-238, ХВ-113, НЦ-25 |
6, 46 | МЛ-1225, ПФ-188, ЭТ-199, АС-182, УРФ-1128, ПФ-133 |
7, 10 | УР-1161, АС-1115, АК-1206, УР-175, ХВ-130 |
7, 62 | НЦ-11 |
9 | ХВ-16 |
9, 11 | ПФ-115, ПФ-1105, НЦ-5134, ГФ-230, НЦ-26, УР-1238 |
11, 19 | ПФ-223, ХВ-1100 |
11, 37 | НЦ-291Ц, ПФ-187Ц |
37 | ЭП-51 |
42, 43 | МЛ-152 |
Желтый сигнальный цвет | |
216, 218 | АС-1115, УР-1161, АК-1206, УР-175, ЭП-140, ХВ-130 |
216 | ЭП-51 |
216, 294 | НЦ-25 |
220, 221 | ХВ-16, НЦ-11 |
254, 255 | ПФ-188, АС-182 |
285, 286 | ХВ-110, ХВ-1113, ХВ-238, ХВ-1100, ГФ-230, НЦ-132, НЦ-11, УР-1238, МЛ-12 |
286, 287 | МЧ-145 |
287, 288 | МЛ-12, ПФ-187Ц |
Зеленый сигнальный цвет | |
324, 329 | МЛ-12 |
325, 385 | ХВ-113, АС-182, ЭТ-199, ПФ-188 |
Синий сигнальный цвет | |
408, 409 | АС-1115, ХВ-16 |
423, 424 | ЭТ-199, ПФ-115, ПФ-133, ПФ-2134, Э-ПФ-1217, МЛ-1225, Краска МА-11, МА-15, ПФ-14, МА-21, МА-22, МА-25 |
424 | КЧ-2141 |
424, 474 | Краска МА-015, МА-025, ПФ-014, ПФ-024 |
449, 450 | ПФ-1126, УРФ-1128 |
450, 451 | МП-2139, МА-2129 |
485, 486 | МЛ-12, МЛ-152 |
Белый цвет | |
803, 805 | ПФ-579, ГФ-156, НЦ-26, ФП-5105, Краска Э-АК-228, Э-ВС-511Т |
Черный цвет | |
800 | ПФ-19М |
800, 837 | ПФ-187Ц, ХВ-130 |
837 | КО-822 |
837, 838 | ПФ-579 |
837, 861 | НЦ-5133М |
