для вил вантажопідіймальністю понад 5500 кг - номінальній вантажопідіймальності вил, помноженій на коефіцієнт запасу міцності R, який не може бути менше 2,5, визначений за формулою







2C



R

3 - 0,08 (

______

- 10),







1000





(4)



де C - номінальна вантажопідіймальність вил, кг.

Статичне навантаження від випробувального вантажу має бути прикладене плавно без поштовхів на відстані D від передньої поверхні спинки вил два рази протягом 30 с. Для вил вантажопідіймальністю до 5500 кг відстань D від передньої поверхні спинки вил до центра ваги вантажу приймається відповідно до вимог НД або технічних умов і має відповідати зазначеним на рис. 1 і в табл. 2. Для вил вантажопідіймальністю понад 5500 кг відстань D має встановлювати виробник.

4.3.8. Також під час приймальних випробувань дослідні зразки вил мають піддаватися випробуванням на ударний вигин. Випробування проводять на зразку, який беруть із зони між верхнім і нижнім гаками вил з подовжнього напрямку відносно перерізу вил відповідно до вимог НД.

Допускається зразок брати з шматка напівфабриката, довжина якого складає не менше подвійної ширини, виготовленого з матеріалу, підданого такому ж термообробленню, що й самі вила.

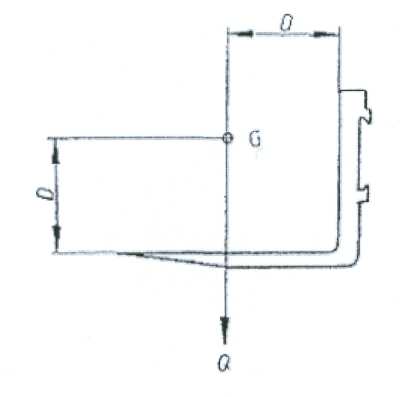

  Рисунок 1

Таблиця 2. Відстань D від передньої поверхні спинки вил до центра ваги вантажу

Вантажопідіймальність
навантажувача, кг

Відстань D до центра ваги
вантажу, мм

До 999

400

Від 1000 до 4999

500

Від 5000 до 10999

600

Понад 11000

600 або
900 або
1200 або
1500



4.3.9. Випробування на ударний вигин необхідно проводити відповідно до вимог НД, на зразках з концентратором виду V за температури мінус 20° C. Зразок має витримувати роботу удару не менше 27 Дж.

4.3.10. Кожен дослідний зразок вил вантажопідіймальністю до 4000 кг включно піддається випробуванням на втому.

4.3.11. Випробування на втому необхідно проводити впливом динамічного навантаження постійної амплітуди. Максимальне значення навантаження має дорівнювати 1,25 номінальної вантажопідіймальності вил. Мінімальне значення навантаження має бути не більше 0,1 номінальної вантажопідіймальності вил.

4.3.12. Частота впливу випробного навантаження повинна становити не більше 10 Гц. Частоту варто зменшити, якщо температура вил перевищить 50° C або з'являться симптоми резонансу.

4.3.13. Тривалість випробування має бути не менше 106 циклів впливу випробного навантаження.

4.3.14. Для проведення випробування вила закріплюють на стенді так, як на вилковому навантажувачі. Впливають на вила динамічним навантаженням на відстані D від передньої поверхні спинки вил (рис. 1).

4.3.15. Після випробування вила не повинні мати тріщин і залишкової деформації.

4.3.16. Виробник вил під час серійного виробництва має проводити відповідно до пункту 4.3.7 цих Правил випробування на двох зразках не рідше одного разу на два роки, а також у разі зміни конструкції або технології виготовлення.

4.3.17. Виробник вил має контролювати кожні вила в серійному виробництві візуально на наявність тріщин і піддавати кожні вила неруйнівному контролю, приділяючи особливу увагу п'яті та кожному зварному шву гаків, а також зонам верхнього та нижнього гаків, які ушкоджуються під час нагрівання, у тому числі й місцям їх з'єднання зі спинкою. Вила бракують, якщо виявляють ознаки появи тріщин. Для неруйнівного контролю рекомендується застосовувати метод магнітної дефектоскопії.

4.3.18. Вила повинні мати чітке марковання, метод виконання якого має забезпечувати його схоронність протягом усього строку служби вил. Місце нанесення марковання має відповідати вимогам НД.

4.3.19. Марковання має містити такі відомості:

товарний знак (або найменування) виробника;

номінальну вантажопідіймальність вил у кілограмах;

номінальну відстань центра ваги вантажу від передньої поверхні спинки вил D в міліметрах;

місяць і рік виготовлення, серійний номер.

4.3.20. Вила мають бути оснащені пристроями для поперечної фіксації їх на вантажній плиті.

4.3.21. Номінальна вантажопідіймальність вил має бути не менше номінальної вантажопідіймальності навантажувача, поділеної на кількість вил.

4.3.22. Для навішування на вантажну плиту вил та інших змінних вантажозахоплювальних пристроїв вантажна плита повинна мати пази, один з яких має бути розташований на центральній лінії вантажної плити.

4.3.23. На кінцях вантажної плити мають бути передбачені обмежувачі, щоб унеможливити бічне спадання вил.

4.3.24. Якщо для зняття вил передбачений паз у нижній частині вантажної плити, то не повинно бути протилежного паза у верхній частині вантажної плити, якщо не застосовуються засоби, що унеможливлюють випадкове відчеплення вил.

4.3.25. Після монтажу вил на вантажну плиту необхідно контролювати різницю по висоті. Якщо різниця по висоті кінців вил перевищує 3 % довжини ікла або рекомендовані виробником значення, комплект вил не може бути допущений до роботи.

4.3.26. Конструкцією навантажувачів може бути передбачена можливість установлення замість вил інших змінних вантажозахоплювальних пристроїв.

4.3.27. Ланцюги, що застосовуються на навантажувачах, мають відповідати вимогам НД.

Застосування ланцюгів, виготовлених за кордоном, дозволяється за умов наявності документа виробника, що підтверджує якість ланцюгів (сертифіката, декларації тощо).

4.3.28. Несучі ланцюги вантажопідіймача повинні мати статичний коефіцієнт запасу міцності відносно руйнівного навантаження не менше п'яти. У разі використання однорядного втулково-роликового ланцюга або в один ряд пластинчастого ланцюга з числом несучих пластин менше чотирьох коефіцієнт запасу міцності має бути не менше восьми. Під час визначення запасу міцності опір сил тертя між складовими частинами вантажопідіймача не враховують.

4.3.29. Швидкість підіймання та опускання має бути регульованою та вибиратися водієм залежно від умов роботи, виключаючи керування за допомогою електромагнітів.

4.3.30. Номінальний вантаж, піднятий на будь-яку висоту, повинен утримуватися на цій висоті. Мимовільне опускання поршня (плунжера) гідроциліндра підіймання через витік робочої рідини в гідравлічній системі протягом перших 10 хвилин не повинне перевищувати 50 мм за вертикального положення вантажопідіймача.

4.3.31. Швидкість опускання вантажозахоплювального пристрою (вил тощо), що несе номінальний вантаж, у разі розриву трубопроводу гідравлічної системи не повинна перевищувати 1,0 м/с, крім штабелеукладачів з ручним пересуванням відповідно до пункту 4.16.21.

4.3.32. Швидкість нахилу вантажопідіймача має бути регульованою та вибиратися водієм залежно від умов роботи, виключаючи керування за допомогою електромагнітів.

4.3.33. Мимовільний нахил вантажопідіймача вперед з номінальним вантажем через витік робочої рідини в гідравлічній системі не повинен перевищувати 5° за 10 хвилин за вертикального положення вантажопідіймача і на висоті підіймання номінального вантажу 2500 мм, а для навантажувачів з низьким підійманням - на максимальній висоті підіймання. Середня швидкість мимовільного нахилу вантажопідіймача вперед не повинна перевищувати 0,5° за хвилину.

4.4. Вимоги до гідравлічного обладнання

4.4.1. Гідравлічна система має відповідати вимогам цих Правил і чинних НД.

4.4.2. Складові частини гідравлічної системи (гідропристрої, рукави, трубопроводи, їх з'єднання тощо) мають бути герметичними та витримувати випробувальний тиск без пошкодження протягом часу, визначеного НД. Рукави, трубопроводи та елементи з'єднань не повинні мати видимих дефектів і пошкоджень.

4.4.3. Конструкція гідравлічної системи повинна забезпечувати фільтрацію робочої рідини. Тонкість фільтрації встановлюється відповідно до вимог експлуатаційних документів на гідропристрої.

4.4.4. Навантажувачі повинні мати запобіжний клапан в гідросистемі або інший пристрій, що запобігає перевантаженню механізму підіймання. Клапан або пристрій мають спрацьовувати в межах робочих перевантажень механізму підіймання від 120 % до 140 % вантажопідіймальності навантажувача. Всі контури гідравлічної системи мають бути оснащені запобіжним клапаном. Якщо запобіжний клапан є регульованим, то він повинен мати засоби захисту від випадкового відкручування та від недозволених регулювань. Запобіжний клапан повинен бути опломбованим.

4.4.5. Важелі або інші органи керування гідророзподільником мають відповідати вимогам глави 4.9 цих Правил.

4.5. Вимоги до електричного обладнання

4.5.1. Електрична схема навантажувачів із швидкістю пересування більше 10 км/год. має передбачати можливість оснащення світлосигнальною апаратурою, що забезпечує безпеку роботи:

сигналом гальмування;

фарами (однією або декількома);

покажчиками повороту;

габаритними ліхтарями.

4.5.2. Навантажувачі мають бути обладнані звуковим сигнальним пристроєм, що спрацьовує незалежно від пристрою, який вимикає коло керування. Звук сигнального пристрою повинен бути добре чутним.

4.5.3. Навантажувачі мають бути оснащені пристроями, що приводяться в дію ключем (ключем-маркою) або іншим пристроєм (наприклад, який вмикається введенням PIN-коду тощо), за допомогою яких можуть бути ввімкнені або вимкнені кола керування (у навантажувачів з електроприводом згідно з пунктом 4.13.11 цих Правил) і кола запалення і (або) пристрою для запуску двигуна (у навантажувачів з ДВЗ).

4.5.4. Електричною схемою має бути передбачене штепсельне з'єднання для заряджання акумуляторної батареї і відключення її від решти електричних елементів навантажувача.

4.5.5. У електричній схемі мають бути передбачені пристрої електричного захисту.

У місцях установлення запобіжників мають бути вказані значення номінального струму, на який вони розраховані.

4.5.6. З'єднання елементів електричного кола мають бути виконані за двопровідною схемою проводами або кабелями з мідними жилами.

Ізоляція проводів має бути стійкою до дії електроліту і мастил.

Всі проводи повинні мати чітке і стійке марковання відповідно до електричної схеми.

4.5.7. Проводи електричних кіл повинні мати наконечники. Допускається приєднувати проводи кіл керування, освітлення та сигналізації перетином не більше 2,5 мм2 без наконечників, у цьому разі кінці багатожильних проводів мають бути опаяні.

4.5.8. Проводи в місцях проходу через отвори металоконструкцій мають бути захищені від механічних пошкоджень.

4.5.9. Ізоляція струмоведучих частин електрообладнання повинна витримувати протягом 1 хв випробувальну напругу змінного струму частотою від 25 Гц до 100 Гц, зазначену в табл. 3. Під час проведення випробування мають бути відключені акумуляторні батареї, електронний блок керування, кола сигналізації та освітлення. Вимоги до проведення випробувань мають відповідати НД.

Під час повторного випробування змінним струмом застосовується 0,8 значення випробувальної напруги.

Допускається зменшувати тривалість прикладення напруги до 1 с за умови підвищення випробувальної напруги на 25 %.

Таблиця 3. Випробувальна напруга

Напруга, В

номінальна електричних кіл
(постійний струм)

випробувальна
(змінний струм)

До 48 включ.

500

Понад 48

1000



4.5.10. Опір ізоляції струмоведучих частин електрообладнання відносно металевого корпусу навантажувача в холодному стані за відключеної акумуляторної батареї має бути не менше 0,5 МОм.

4.5.11. Опір ізоляції струмоведучих частин електрообладнання відносно металевого корпусу навантажувача після випробувань на вологостійкість має бути зазначений в настанові з експлуатації навантажувача.

4.5.12. Опір ізоляції акумуляторної батареї без електроліту щодо батарейного відсіку має бути не менше 20 КОм, а з електролітом у зарядженому стані щодо корпусу навантажувача - не менше 1 КОм.

4.5.13. Тепловий режим електродвигунів має бути перевірений в умовних циклах роботи навантажувача.

Граничні перевищення температур колекторів електродвигунів над температурою навколишнього повітря не повинні бути більші за значення, установлені НД.

4.6. Вимоги до робочого місця водія

4.6.1. Ергономічні вимоги до робочого місця водія та органів керування навантажувачів мають відповідати викладеним в НД.

4.6.2. Робоче місце водія, який сидить або стоїть, має бути влаштоване так, щоб водій залишався всередині контуру навантажувача в плані, коли він займає нормальне робоче положення, за винятком штабелеукладачів, для яких передбачено керування з платформи водія, яка може складатися чи повертатися, або з підлоги, коли водій під час керування супроводжує штабелеукладач пішки.

Робоче місце водія та взаємне розташування його елементів має відповідати характеру роботи, забезпечувати зручне положення водія, його безпечність, можливість виконання робочих маніпуляцій.

До місця водія має бути вільний доступ.

Підлога робочого місця, підніжки і східці повинні мати поверхню, що унеможливлює ковзання.

4.6.3. Під час перебування в нормальному робочому положенні водій має бути захищений від можливості придавлення або затискання частинами навантажувача, що переміщуються одна щодо одної, шляхом забезпечення мінімальних відстаней для місць, до яких можуть бути притиснуті:
