Таблиця Л.6.
Значення світлової характеристики ліхтарів (прямокутних, трапецієподібних та шед) ήл
Тип ліхтарів | Кількість прогонів | Значення світлової характеристики ліхтарів | ||||||||
Відношення довжини приміщення Іп до ширини прогону І1 | ||||||||||
від 1 до 2 | від 2 до 4 | більше 4 | ||||||||
Відношення висоти приміщення Н до ширини прогону І1 | ||||||||||
від 0,2 до 0,4 | від 0,4 до 0,7 | від 0,7 до 1 | від 0,2 до 0,4 | від 0,4 до 0.7 | від 0,7 до 1 | від 0,2 до 0,4 | від 0,4 до 0.7 | від 0,7 до 1 | ||
3 вертикальним двобічним заскленням (прямокутні, М-подібні) | один | 5,8 | 9,4 | 16 | 4,6 | 6,8 | 10,5 | 4,4 | 6,4 | 9,1 |
два | 5,2 | 7,5 | 12,8 | 4 | 5,1 | 7,8 | 3,7 | 6,4 | 6,5 | |
три і більше | 4,8 | 6,7 | 11,4 | 3,8 | 4,5 | 6,9 | 3,4 | 4 | 5,6 | |
3 похилим двобічним заскленням | один | 3,5 | 5,2 | 6,2 | 2,8 | 3,8 | 4,7 | 2,7 | 3,6 | 4,1 |
два | 3,2 | 4,4 | 5,3 | 2,5 | 3 | 4,1 | 2,3 | 2,7 | 3,4 | |
три і більше | 3 | 4 | 4,7 | 2,35 | 2,7 | 3,7 | 2,1 | 2,4 | 3 | |
3 вертикальним однобічним заскленням (шеди) | один | 6,4 | 10,5 | 15,2 | 5,1 | 7,6 | 10 | 4,9 | 7,1 | 8,5 |
два | 6,1 | 8 | 11 | 4,7 | 5,5 | 6,6 | 4,35 | 5 | 5,5 | |
три і більше | 5 | 6,5 | 8,2 | 4 | 4,3 | 5 | 3,6 | 3,8 | 4,1 | |
3 похилим однобічним заскленням (шеди) | один | 3,8 | 4,55 | 6,8 | 2,9 | 3,4 | 4,5 | 2,5 | 3,2 | 3,9 |
два | 3 | 4,3 | 5,7 | 2,3 | 2,9 | 3,5 | 2,15 | 2,65 | 2,9 | |
три і більше | 2,7 | 3,7 | 5,1 | 2,2 | 2,5 | 3,1 | 2 | 2,25 | 2,5 | |
Таблиця Л.7.
Значення світлової характеристики ήл світлових прорізів в площині покриття при верхньому освітленні

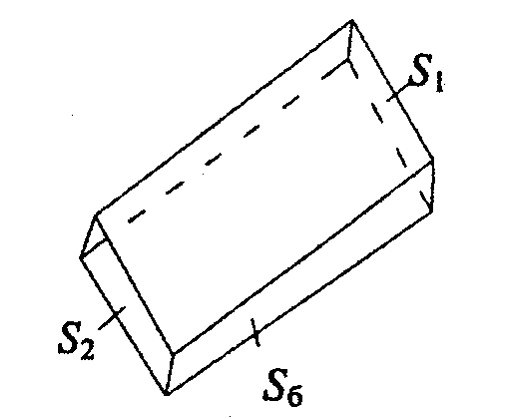

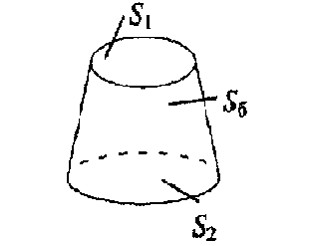

Схема ліхтарів | Відношення площі вихідного отвору S2 до суми площ вхідного отвору S1 і бокової поверхні прорізу Sб | Індекс приміщення і | |||||||||
0,5 | 0,7 | 1 | 1,25 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 0,05 | 25 | 19 | 16 | 14,3 | 13,3 | 12 | 11,5 | 11 | 10,5 | 10 |
0,1 | 13 | 10,3 | 8,5 | 7,7 | 7 | 6,3 | 6 | 5,8 | 5,5 | 5,4 | |
0,2 | 7 | 5,6 | 4,6 | 4,2 | 3,8 | 3,4 | 3,3 | 3,1 | 3 | 2,9 | |
0,3 | 5 | 4 | 3,3 | 2,9 | 2,7 | 2,4 | 2,3 | 2,2 | 2,1 | 2 | |
0,4 | 4,2 | 3,3 | 2,7 | 2,4 | 2,2 | 2 | 1,9 | 1,85 | 1,8 | 1,7 | |
0,5 | 3,7 | 2,9 | 2,4 | 2,1 | 2 | 1,8 | 1,7 | 1,6 | 1,55 | 1,5 | |
0,6 | 3,3 | 2,6 | 2,1 | 1,9 | 1,8 | 1,6 | 1,5 | 1,45 | 1,4 | 1,3 | |
0,7 | 3,1 | 2,4 | 2 | 1,8 | 1,6 | 1,5 | 1,4 | 1,35 | 1,3 | 1,25 | |
0,8 | 2,9 | 2,3 | 1,9 | 1,7 | 1,55 | 1,4 | 1,35. | 1,3 | 1,2 | 1,2 | |
0,9 | 2,8 | 2,2 | 1,8 | 1,6 | 1,5 | 1,35 | 1,3 | 1,25 | 1,2 | 1,15 | |
Примітка. Індекс приміщення
,
де Іп - довжина приміщення вздовж осі прогонів;
b- ширина приміщення;
Н- висота покрівлі надумовною робочою поверхнею.
Таблиця Л.8.
Значення коефіцієнту г2
Відношення висоти приміщення від умовної робочої поверхні до нижньої грані засклення Нл , та до ширини прогону І1 | Значення коефіцієнта г2 | ||||||||
Середньозважений коефіцієнт відбивання стелі, стін і підлоги | |||||||||
Рсер = 0.5 | Рсер = 0,4 | Рсер = 0,3 | |||||||
Кількість прогонів | |||||||||
1 | 2 | 3 і більше | 1 | 2 | 3 і більше | 1 | 2 | 3 і більше | |
2 | 1.7 | 1,5 | 1,15 | 1,6 | 1,4 | 1,1 | 1,4 | 1,05 | |
1 | 1,5 | 1,4 | 1,15 | 1,4 | 1,3 | 1,1 | 1,3 | 1,05 | |
0,75 | 1,45 | 1,35 | 1,15 | 1,35 | 1,25 | 1,1 | 1,25 | 1,05 | |
0,5 | 1,4 | 1,3 | 1,15 | 1,3 | 1,2 | 1,1 | 1,2 | 1,05 | |
0,25 | 1,35 | 1,25 | 1,15 | 1,25 | 1,15 | 1,1 | 1,15 | 1,05 | |
Таблиця Л.9.
Значення коефіцієнта Кл
Тип ліхтаря | Значення коефіцієнта Кл |
Світлові прорізи в площині покриття, стрічкові | 1 |
Світлові прорізи в площині покриття, штучні | 1,1 |
Ліхтарі з похилим двобічним заскленням (трапецієподібні) | 1,15 |
Ліхтарі з вертикальним двобічним заскленням (прямокутні) | 1,2 |
Ліхтарі з однобічним похилим заскленням (шеди) | 1,3 |
Ліхтарі з однобічним вертикальним заскленням (шеди) | 1,4 |
Розрахунок КПО слід виконувати:
а) при боковому освітленні за формулою
, (Л.4)
б) при верхньому освітленні за формулою
, (Л.5)
в) при верхньому і боковому освітленні за формулою
(Л.6)
де εб - геометричний КПО в розрахунковій точці при боковому освітленні, який враховує пряме світло неба та визначається за графіками I і Iі (рис. Л.1 і Л.2);
q - коефіцієнт, який враховує нерівномірну яскравість хмарного неба МКО та визначається за таблицею Л.10;
εбуд - геометричний КПО в розрахунковій точці при боковому освітленні, який враховує світло, відбите від протилежних будинків та визначається за графіками I і II (рис. Л. 1 і Л.2);
R - коефіцієнт, який враховує відносну яскравість протилежного будинку і приймається за таблицею Л. 11;
εв - геометричний КПО в розрахунковій точці при верхньому освітленні, який визначається за графіками II і III (рис. Л.2 і Л.З);
εсер - середнє значення геометричного КПО при верхньому освітленні на лінії перетину умовної робочої поверхні і площини характерного вертикального розрізу приміщення, яке визначається із співвідношення:
, (Л.7)
де N - кількість розрахункових точок;
εв1; εв2, εв3, …εвN, - геометричний КПО в розрахункових точках.
Середнє значення КПО εсер при верхньому або верхньому і боковому освітленні визначається за формулою
, (Л.8)
де N- кількість точок, в яких визначається КПО;
e1; e2; e3; … eN- значення КПО при верхньому або верхньому і боковому освітленні в точках характерного розрізу приміщення, яке визначається за формулами (Л.5) і (Л.6).
Розрахункові значення КПО ер , які визначені за формулами (Л.4), (Л.5), (Л.6), (Л.8), слід округляти до десятих долєй. Допускається відхилення розрахункового значення КПО ер від нормованого КПО ен на ± 10 %.
Таблиця Л.10.
Значення коефіцієнта q
Кутова висота середини світлопрорізу над робочою поверхнею, град | Значення коефіцієнта q | |
в зоні зі стійким сніговим покривом | решта території України | |
2 | 0,71 | 0,46 |
6 | 0,74 | 0,52 |
10 | 0,77 | 0,58 |
14 | 0,80 | 0,64 |
18 | 0,84 | 0,69 |
22 | 0,86 | 0,75 |
26 | 0,90 | 0,80 |
30 | 0,92 | 0,86 |
3 | 0,95 | 0,91 |
38 | 0,98 | 0,96 |
42 | 1,00 | 1,00 |
46 | 1,04 | 1,04 |
50 | 1,08 | 1,08 |
54 | 1,12 | 1,12 |
58 | 1,16 | 1,16 |
62 | 1,18 | 1,18 |
66 | 1,21 | 1,21 |
70 | 1,23 | 1,23 |
74 | 1,25 | 1,25 |
78 | 1,27 | 1,27 |
82 | 1,28 | 1,28 |
86 | 1,28 | 1,28 |
90 | 1,29 | 1,29 |
Примітка. При проміжних значеннях кутової висоти значення q знаходяться лінійною інтерполяцією. | ||

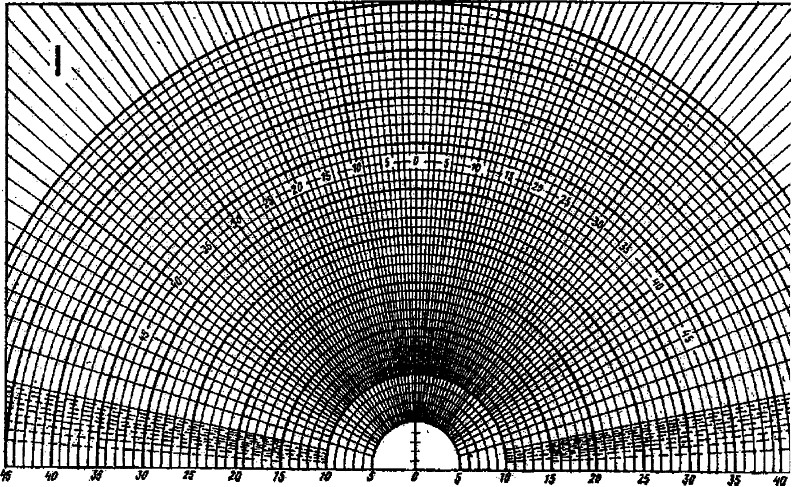

Рисунок Л1. Графік I А.М. Данилюка для підрахунку п1 і п1 .

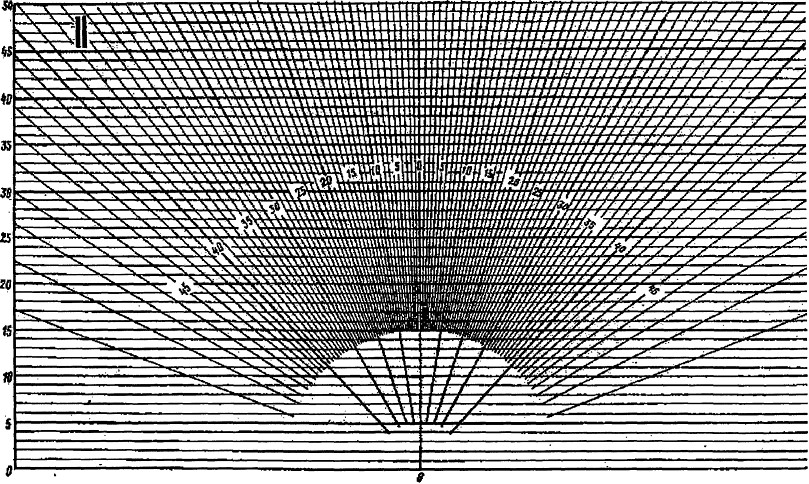

Рисунок Л.2 - Графік II А.М. Данилюка для підрахунку п2 і п2 .

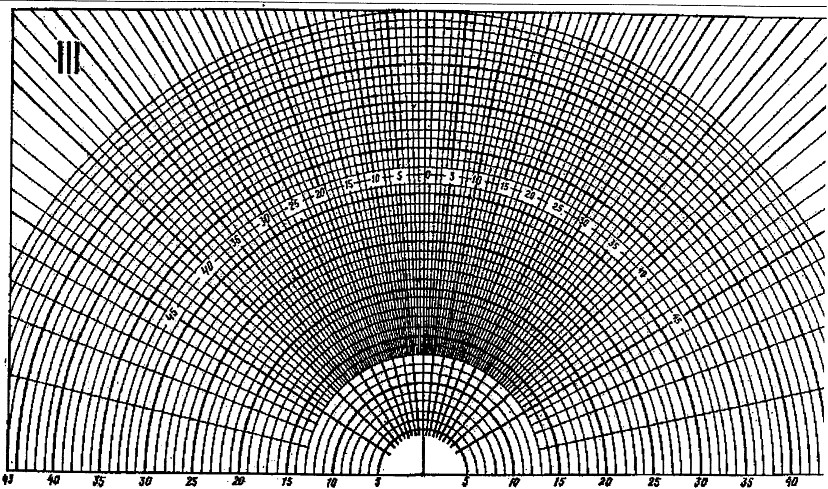

Рисунок Л.З - Графік III А.М. Данилюка для підрахунку п3
Таблиця Л.11.
Значення коефіцієнта R

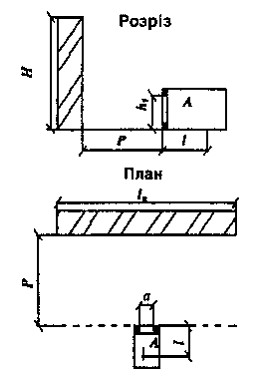

Оздоблю-вальний матеріал фасаду проти-лежного будинку | Індекс протилежного будинку в плані | Індекс протилежного будинку в розрізі | Схема розташування протилежного будинку | |||||||
0.1 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 і більше | |||
Цегла або бетон | 1 | 0,14 | 0,25 | 0,26 | 0,23 | 0,20 | 0,15 | 0,11 | 0,06 |
|
1,5 | 0,14 | 0,23 | 0,25 | 0,22 | 0,19 | 0,14 | 0,10 | 0,05 | ||
3 | 0,14 | 0,21 | 0,25 | 0,20 | 0,18 | 0,12 | 0,08 | 0,04 | ||
6 | 0,14 | 0,20 | 0,22 | 0,20 | 0,17 | 0,12 | 0,08 | 0,04 | ||
10 і більше | 0,14 | 0,18 | 0,20 | 0,18 | 0,16 | 0,11 | 0,08 | 0,04 | ||
Блоки облицю-вальні керамічні | 1 | 0,16 | 0,03 | 0,30 | 0,26 | 0,23 | 0,17 | 0,13 | 0,07 | |
1,5 | 0,16 | 0,26 | 0,28 | 0,25 | 0,22 | 0,16 | 0,12 | 0,06 | ||
3 | 0,16 | 0,24 | 0,26 | 0,24 | 0,20 | 0,14 | 0,10 | 0,05 | ||
6 | 0,16 | 0,23 | 0,25 | 0,23 | 0,20 | 0,13 | 0,09 | 0,05 | ||
10 і більше | 0,16 | 0,21 | 0,23 | 0,21 | 0,18 | 0,12 | 0,09 | 0,04 | ||
Фарба фасадна кольорова на бетоні світла атмосфе- ростійка | 1 | 0,2 | 0,36 | 0,37 | 0,33 | 0,29 | 0,21 | 0,16 | 0,08 | |
1,5 | 0,2 | 0,33 | 0,35 | 0,32 | 0,28 | 0,20 | 0,15 | 0,07 | ||
3 | 0,2 | 0,30 | 0,33 | 0,30 | 0,25 | 0,18 | 0,12 | 0,06 | ||
6 | 0,2 | 0,29 | 0,32 | 0,29 | 0,24 | 0,17 | 0,12 | 0,06 | ||
10 і більше | 0,2 | 0,26 | 0,29 | 0,26 | 0,23 | 0,16 | 0,11 | 0,06 | ||
Фарба фасадна на бетоні біла атмосфе- ростійка | 1 | 0,25 | 0,45 | 0,46 | 0,4 | 0,37 | 0,27 | 0,20 | 0,10 | |
1,5 | 0,25 | 0,42 | 0,44 | 0,4 | 0,35 | 0,24 | 0,24 | 0,09 | ||
3 | 0,25 | 0,38 | 0,41 | 0,37 | 0,32 | 0,22 | 0,22 | 0,08 | ||
6 | 0,25 | 0,37 | 0,4 | 0,36 | 0,31 | 0,21 | 0,21 | 0,08 | ||
10 і більше | 0,25 | 0,33 | 0,36 | 0,32 | 0,28 | 0,19 | 0,19 | 0,07 | ||
