При разбросе усредняемых логарифмических уровней
не более 5 дБ допускается для каждой
-й частоты определять эффективность
по формуле
5.1.4.5 В качестве результата определения коэффициента эффективности для каждой
-й частоты для испытываемого типоразмера изделий
принимают среднее значение результатов, полученных для всех испытанных экземпляров, вычисляемое по формуле
где
число экземпляров изделия одного типоразмера.
При разбросе усредняемых логарифмических уровней
не более 5 дБ допускается для каждой
-й частоты определять эффективность
по формуле
5.1.4.6 Результат определения эффективности типоразмера изделия на контролируемых частотах
следует вносить в паспорт изделия.
5.1.5 Результаты измерения эффективности оформляют протоколом, форма которого приведена в приложении В.
5.2 Толщину пакета материалов ладонной части изделия с упругодемпфирующей прокладкой измеряют линейкой - по ГОСТ 427 или индикаторным толщиномером - по ГОСТ 11358.
Приложение А
(рекомендуемое)
Виды средств защиты рук
Рисунок А.1 - Рукавица |

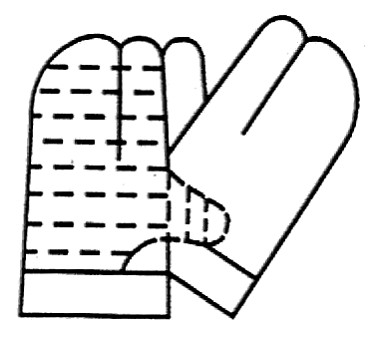

Рисунок А.2 - Перчатка трехпалая |

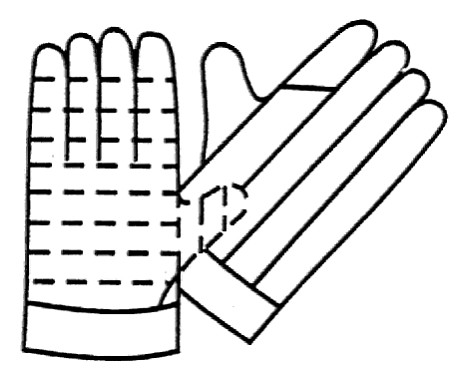

Рисунок А.3 - Перчатка пятипалая |
Рисунок А.4 - Рукавица с полимерным латексным покрытием |

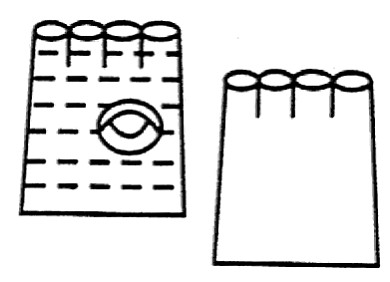

Рисунок А.5 - Полуперчатка |

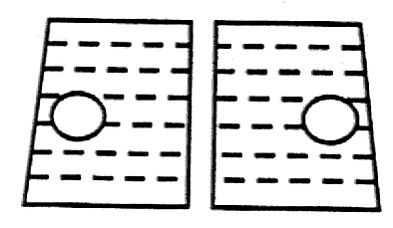

Рисунок А.6 - Полурукавица |
Приложение Б
(рекомендуемое)
Рекомендации по применению средств защиты рук
Таблица Б.1
Характер труда (работ) | Профессия | Применяемые ручные машины | Средства защиты рук (конструкция) | Тип изделий по таблице 1 | |||||||
|
|
|
|
| |||||||
Грубые работы, требующие простого удержания рукоятки или нажатия на нее, работы рукой в целом и корпусом | Горнорабочие, проходчики, строительные рабочие, формовщики | Перфораторы, горные сверла, отбойные молотки, бетоноломы, сверлильные машины для отверстий большого диаметра* | Рукавицы однопалые, перчатки трехпалые | 2б | |||||||
________________ * При работе применять средства защиты с максимально достижимой эффективностью на низких частотах (ниже 63 Гц). | |||||||||||
Работы, требующие обхвата профильных рукояток, переключения органов управления, удержания ручных машин в различном пространственном положении; пространственная работа кистью и нажатие пусковых устройств пальцами | Обрубщики, слесари-сборщи- ки, шлифовщики, полировщики, плотники | Рубильные молотки, гайковерты. Шлифовальные машины с цилиндрическим и (или) плоскими кругами, сверлильные машины для средних и малых отверстий.* Электрорубанки и пилы | Рукавицы однопалые, перчатки трехпалые, полурукавицы, полуперчатки | 1а, 1, 2а, 2 | |||||||
________________ * При работах применять средства защиты с максимально достижимой эффективностью на средних частотах (от 63 до 250 Гц). | |||||||||||
Точные работы, требующие манипулирования малогабаритными предметами в пространстве, мелкие, сложные и точные движения пальцев рук | Клепальщики, слесари-сборщики | Клепальные авиационные молотки, зачистные малогабаритные молотки.* Высокоскоростные шлифмашины и бормашины с фигурными шлифовальными камнями, шуруповерты, пневмоотвертки** | Полуперчатки, перчатки | 1а | |||||||
________________ * При работе применять средства защиты с максимально достижимой эффективностью на низких частотах (ниже 63 Гц). ** При работе применять средства защиты с высокой эффективностью на высоких частотах (выше 250 Гц). | |||||||||||
Приложение В
(справочное)
Форма протокола испытаний
_____________________________________________________________________________
Организация, проводящая испытания
Протокол №______
испытаний____________________________________________________________________
наименование изделий
"____"________________19___г.
1 Характеристика изделий_______________________________________________________
наименование, вид, тип
_____________________________________________________________________________
материал, толщины (размер), конструктивное исполнение
_____________________________________________________________________________
защитных прокладок, элементов
2 Вибростенд___________________________________________________________________
тип, номер, сведения о государственной поверке
3 Сведения об операторах-испытателях____________________________________________
фамилия, имя, отчество, возраст, масса
4 Результаты
Номер наблю- дений | Поряд- ковый номер испыты- ваемого изделия | Оператор- испытатель | Частота, Гц | Измеренные значения контролируемого параметра вибрации, воздействующего на руку, дБ | Эффектив- ность, дБ | ||
|
|
|
| без изделия | с изделием |
| |
Руководитель подразделения, проводившего испытания | личная подпись | ____________ | Расшифровка подписи |
Ответственный исполнитель испытаний | личная подпись | ____________ | Расшифровка подписи |
Приложение Г
(справочное)
Библиография
[1] СН № 3041-81 Санитарные нормы и правила при работе с машинами и оборудованием, создающими локальную вибрацию, передающуюся на руки работающих
