НПАОП 45.25-5.01-80. Инструкция по применению пороховых инструментов при производстве монтажных и специальных строительных работ


3.22. Блокировочный механизм порохового инструмента должен быть исправен. Работать с неисправным блокировочным механизмом запрещается.

3.23. Переносить монтажные патроны при работе с пороховыми инструментами необходимо в инвентарном футляре порохового инструмента или в специальной сумке. При этом должны быть приняты меры для исключения механического повреждения патронов и их воспламенения.

3.24. По окончании работ с пороховым инструментом в наряде-допуске необходимо отметить количество израсходованных и возвращаемых монтажных патронов и закрыть наряд-допуск.

3.25. При сдаче порохового инструмента на хранение он должен быть разряжен, очищен и смазан. Сдачу инструментов необходимо оформить в ведомости выдачи и возврата пороховых инструментов (приложение 2).

4. МОНТАЖНЫЕ ПАТРОНЫ ДЛЯ ПОРОХОВЫХ ИНСТРУМЕНТОВ

4.1. ТИПЫ, УСТРОЙСТВО И ХАРАКТЕРИСТИКА МОНТАЖНЫХ ПАТРОНОВ

4.1.1. В отечественных пороховых инструментах используют два типа специальных беспульных патронов, выпускаемых промышленностью: монтажные патроны шифров Д (длинные) и К (короткие) по ТУ 3-795-74; монтажные усиленные патроны МПУ по ТУ 3-1064-78 (рис. 6).

4.1.2. Монтажные патроны обоих типов имеют стальную гильзу, снаряженную бездымным порохом.

4.1.3. В зависимости от количества (массы) порохового заряда монтажные патроны каждого типа разделяют по мощности. Они имеют отличительную цветовую окраску обжатого конца гильзы.

4.1.4. Монтажные патроны шифров Д и К используют в следующих пороховых инструментах: пистолете ПЦ62-1, оправке ОДП-6, пороховом прессе ППО-95М, инструменте ИПО-6.

4.1.5. В патронах шифра Д ударный состав размещается в кольцевой части дна гильзы, в патронах шифра К - по всей площади дна гильзы. Ударный состав удерживается в гильзе пыжом, спрессованным из пористого пороха.

4.1.6. При ударе бойка в закраину гильзы патрона (рис. 7, а) происходит взрывчатое воспламенение ударного состава, затем пыжа, далее - основного порохового заряда.

4.1.7. Патроны шифров Д и К по массе порохового заряда и соответственно по энергии разделены на четыре номера (табл. 8).

4.1.8. Монтажные усиленные патроны МПУ (рис. 6, в) разработаны применительно к пороховым инструментам: колонке УК-6, прессам ППО-240 и ППСТ-ЗЗМ.

4.1.9. Капсюль с ударным составом патрона МПУ устанавливается в гнезде гильзы по центру дна. При ударе бойка по капсюлю

его оболочка прогибается, ударный состав прижимается к наковальне (выступ по центру капсюльного гнезда), в результате чего происходит его воспламенение. Продукты взрывчатого горения ударного состава проникают через два запальных отверстия в дне гильзы и воспламеняют пороховой заряд патрона (рис. 7, б).

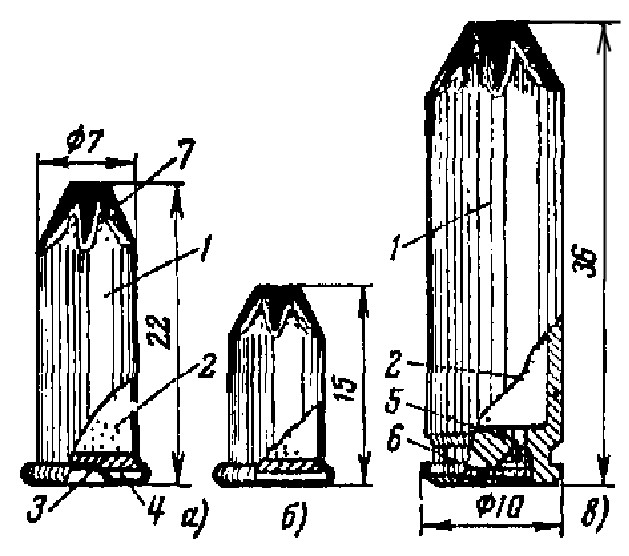

Рис. 6. Монтажные патроны для пороховых инструментов:

а - патрон Д; б - патрон К; в - патрон МПУ; 1 - гильза; 2 - пороховой заряд; 3 - пыж; 4 - ударный состав; 5 - запальные отверстия; 6 - капсюль; 7 - место окраски патрона

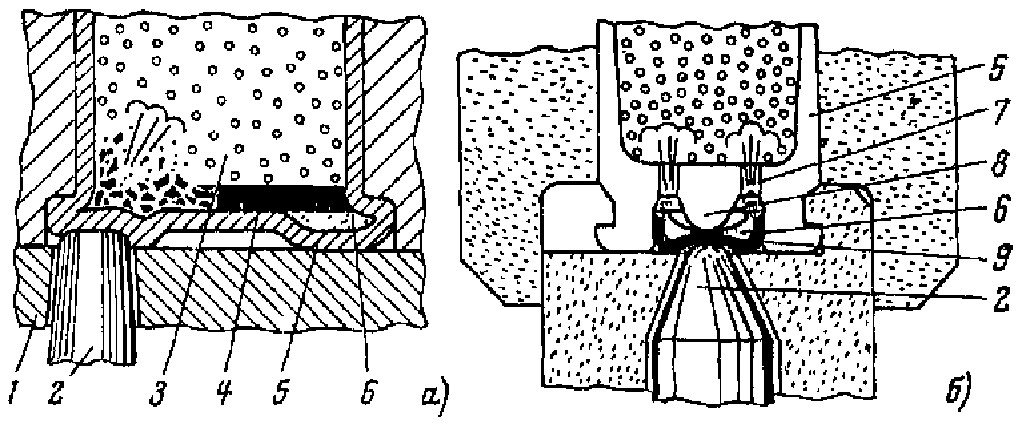

Рис. 7. Схема воспламенения порохового заряда в монтажных патронах:

а - кольцевого воспламенения; б - МПУ; 1 - затвор; 2 - боек; 3 - пороховой заряд; 4 - пыж; 5 - гильза; 6 - ударный состав; 7 - запальные отверстия; 8 - наковальня; 9 - оболочка капсюля

4.1.10. Монтажные патроны МПУ, выпускаемые в настоящее время, по массе порохового заряда и соответственно по энергии разделены на три номера (табл. 9).

Таблица 8

Номер патрона

Условная мощность

Окраска

Патрон шифра Д

Патрон шифра К

обозначение

энергия порохового заряда, Дж

обозначение

энергия порохового заряда, Дж

1

Слабая

Белая

Д1

680

К1

550

2

Средняя

Желтая

Д2

820

К2

600

3

Сильная

Синяя

Д3

960

К3

680

4

Сверхсильная

Красная

Д4

1090

К4

740

Таблица 9

Номер патрона

Обозначение

Условная мощность

Окраска

Энергия порохового заряда, Дж

1

МПУ-1

Низкая

Белая

1640

2

МПУ-2

Средняя

Зеленая

2200

3

МПУ-3

Высокая

Желтая

2700

4.2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ С МОНТАЖНЫМИ ПАТРОНАМИ

4.2.1. Заданные параметры монтажных патронов всех типов, а также исправность и безотказность патронов определены техническими условиями и контролируются на заводах-изготовителях при приемке партии патронов.

4.2.2. Обеспечение эксплуатационных свойств и безопасность применения патронов гарантируются соблюдением правил их транспортирования, сроков и условий хранения.

4.2.3. При транспортировании, хранении, выдаче в производство и переноске патронов должны быть приняты меры, исключающие повреждение, воспламенение и хищение патронов.

4.2.4. Патроны для пороховых инструментов по степени опасности согласно ГОСТ 19433-74 относятся к классу 4, подклассу 4.1 - легковоспламеняющиеся твердые вещества, способные легко загораться от внешних источников воспламенения и активно гореть.

4.2.5. Монтажные патроны всех типов поставляются с остановленным гарантийным сроком: 2 года при поставке патронов во влагонепроницаемой упаковке (укупорке) и 5 лет при поставке в герметичной упаковке.

4.2.6. При длительном хранении патронов сверх установленных техническими условиями сроков или при хранении в сырых помещениях может произойти старение ударного и порохового заряда и, как следствие, появление при работе с пороховым инструментом опасных задержек выстрела: затяжного выстрела-задержки воспламенения и замедленного горения порохового заряда до 10 с от момента удара бойка и осечки - отсутствия воспламенения заряда при ударе бойка.

4.2.7. Затяжные выстрелы и осечки вследствие своей неожиданности могут быть причиной травматизма при работе с пороховыми инструментами.

4.2.8. Монтажные патроны по истечении гарантийного срока хранения эксплуатировать запрещается. Они должны быть направлены на завод-изготовитель для уничтожения или повторных испытаний и продления гарантийного срока хранения.

4.2.9. После вскрытия заводской влагонепроницаемой или герметичной упаковки исправность патронов гарантируется в течение 6 мес при условии их хранения в сухих помещениях.

4.2.10. Все лица монтажных организаций и централизованных контор снабжения и комплектования, обеспечивающие транспортирование патронов для пороховых инструментов, их хранение и учет, должны быть проинструктированы по соответствующим положениям настоящего раздела Инструкции.

4.2.11. Работники, ответственные за хранение патронов на центральных складах, общих складах монтажных организаций, на участках, в приобъектных кладовых и других местах должны быть назначены приказом по организации.

4.3. УПАКОВКА, ХРАНЕНИЕ, УЧЕТ И ТРАНСПОРТИРОВАНИЕ МОНТАЖНЫХ ПАТРОНОВ

4.3.1. В состоянии поставки монтажные патроны упаковываются россыпью в картонные коробки. Количество патронов в картонных коробках различно для разных типов и шифров.

4.3.2. Картонные коробки укупориваются в бумажно-пленочные пакеты (патроны шифра Д) (влагонепроницаемая упаковка) или в металлические коробки с последующей закаткой крышки (герметичная упаковка).

4.3.3. Влагонепроницаемые пакеты или металлические коробки укладываются в деревянный ящик. При укладке металлических коробок в деревянный ящик на внутренней стороне крышки ящика укрепляется специальный нож для вскрытия коробок

4.3.4. Монтажные патроны всех типов необходимо хранить с учетом предельно допустимого количества патронов по массе порохового заряда Расчет следует производить исходя из соотношения: одна упаковка монтажных патронов любого типа и шифра в деревянном ящике соответствует 2,5 кг порохового снаряжения.

4.3.5. Хранение монтажных патронов в местах их выдачи в производство следует осуществлять в инструментально-раздаточных пунктах с предельно допустимым количеством до 10 кг по массе порохового заряда (до четырех заводских деревянных ящиков с патронами) При этом порядок хранения и выдачи партии патронов для работы должен удовлетворять, следующим требованиям:

монтажные патроны должны быть размещены в металлическом шкафу (ящике) соответствующих размеров, оклеенном изнутри войлоком и запираемом на контрольный замок;

в шкафу совместно с монтажными патронами допускается хранение только пороховых инструментов:

шкаф с монтажными патронами должен быть прочно прикреплен к полу и размещаться в изолированном помещении (на складе, в кладовой), доступ в которое имеет только ответственное лицо, назначенное приказом по строительно-монтажной организации;

в нерабочее время помещение с монтажными патронами должно быть заперто на замок, опечатано и обеспечено охраной. При наличии общей охраны объекта (территории завода, строительства и т.п.) отдельной охраны помещения с патронами не требуется;

монтажные патроны должны выдаваться в производство в строгом соответствии с оформленным нарядом-допуском.

4.3.6. Монтажные патроны на центральных складах строительно-монтажных организаций (управлений, участков, строительных комбинатов) с предельно допустимой нормой до 75 кг по массе порохового заряда (до 30 деревянных ящиков с патронами) следует хранить в отдельно стоящем здании, или в изолированном отсеке, или в комнате с несгораемыми стенами, полом и потолком общего склада оборудования и материалов.

4.3.7. Монтажные патроны в центральных складах строительно-монтажных трестов и контор снабжения с предельно допустимой нормой до 400 кг по массе порохового заряда (до 160 заводских деревянных ящиков с патронами) должны храниться в специальном отдельном одноэтажном или подземном здании (хранилище) с несгораемыми стенами, полом, потолком и крышей.

4.3.8. Специальные хранилища для монтажных патронов до предельно допустимой нормы 400 кг и помещения в складах оборудования, приспособленные для хранения монтажных патронов до предельно допустимой нормы 75 кг по массе порохового заряда, должны отвечать следующим требованиям:

иметь прочные металлические или деревянные, обшитые железом двери с надежным запором, несгораемые стены, пол, потолок и крышу;

иметь на оконных проемах частые железные решетки с площадью поперечного сечения прутьев не менее 1,5 см2, а при расположении низа оконного проема на расстоянии менее 2 м от уровня земли оконные проемы помимо решеток должны быть оборудованы внутренними ставнями, железными или деревянными, обшитыми железом.

Монтажные патроны следует хранить в заводских деревянных ящиках, которые необходимо располагать на стеллажах или в штабелях с проходами шириной не менее 1,3 м и отстоящих от стен не менее 0,7 м; по высоте штабеля может быть уложено не более 10 ящиков, по ширине не более двух вверх крышками, надписями наружу.

Помещение, предназначенное для хранения монтажных патронов, должно быть оборудовано пожарной сигнализацией, освещение должно быть пожаробезопасным. Места хранения монтажных патронов должны быть заперты на замок и опечатаны; допуск в помещение с монтажными патронами должен разрешаться только на время приема и выдачи патронов лицам, участвующим в отгрузке.

На рабочем месте лица, ответственного за хранение патронов, должен быть телефон, обеспечивающий двустороннюю связь с пожарной охраной, администрацией строительно-монтажной организации и милицией.

В нерабочее время специальное отдельно расположенное хранилище или общий склад со встроенным помещением для монтажных патронов должен иметь вооруженную охрану; сдачу и приемку этих зданий под охрану необходимо производить по книге сдачи под охрану и приемки от охраны хранилища с монтажными патронами (приложение 4).

4.3.9. Во всех местах хранения и выдачи монтажных патронов, указанных в пп. 4.3.6-4.3.8, помимо применения общепринятых правил выписки, учета, списания материалов и оформления отчетности следует дополнительно регистрировать приход и расход патронов в книге учета прихода и расхода монтажных патронов (приложение 5).

4.3.10. Монтажные патроны, выдаваемые непосредственно в производство с мест их хранения по п. 4.3.8, а также возвращаемые неизрасходованные патроны должны регистрироваться в раздаточно-сдаточной ведомости монтажных патронов (приложение 3) в соответствии с данными наряда-допуска (приложение 1).

4.3.11. Данные регистрации прихода и расхода патронов в книге учета (приложение 5) и раздаточно-сдаточной ведомости (приложение 3) должны совпадать. Сличать данные регистрации патронов с соответствующими записями в книге учета (приложение 5) необходимо ежеквартально.

4.3.12. Монтажные патроны можно перевозить на крытом грузовом транспорте всех видов на любое расстояние, при этом должны быть обеспечены требования и указания ведомственных транспортных инструкций и правил для соответствующего вида транспорта по перевозке легковоспламеняющихся твердых веществ. Перевозка монтажных патронов ручной кладью, на общественном пассажирском транспорте всех видов, кроме железнодорожного и водного, запрещена.

При транспортировании ящики с патронами должны быть уложены в штабеля не более 10 шт. по высоте. При погрузке, транспортировании и выгрузке не допускаются падение и бросание ящиков, а также попадание на них атмосферных осадков.
