Дозу кислоты необходимо принимать равной щелочности исходной воды.

Допускается при обосновании периодическая отмывка трактов с повышенными дозами кислоты.

22. Трубопроводы опреснительных установок должны приниматься из полиэтиленовых труб, арматура — футерованная полиэтиленом или эмалированная.

23. В каждом из трактов прямоточной установки должен предусматриваться контроль за расходами, температурой, солесодержанием и рН.

24. Для установок производительностью более 400 м3/сут электросиловое оборудование и КИП надлежит монтировать в отдельном помещении, изолированном от помещения электродиализных аппаратов.


Приложение 9

Рекомендуемое


ОБРАБОТКА ПРОМЫВНЫХ ВОД

И ОСАДКА СТАНЦИЙ ВОДОПОДГОТОВКИ

Резервуары промывных вод


1. Резервуары промывных вод надлежит предусматривать на станциях подготовки воды с отстаиванием и последующим фильтрованием для приема воды от промывки фильтров и ее равномерной перекачки без отстаивания в трубопроводы перед смесителями или в смесители.


Примечание. Следует предусматривать возможность сброса в эти резервуары воды над осадком в отстойниках при их опорожнении.


2. Количество резервуаров надлежит принимать не менее двух. Объем каждого резервуара следует определять по графику поступления и равномерной перекачки промывной воды и принимать не менее объема воды от одной промывки фильтра.

3. Насосы и трубопроводы перекачки промывной воды должны проверяться на работу фильтров при форсированном режиме.


Отстойники промывных вод


4. Отстойники промывных вод надлежит предусматривать при одноступенчатом фильтровании (фильтры, контактные осветлители) и обезжелезивание воды.

5. Отстойники промывных вод, насосы и трубопроводы следует рассчитывать, исходя из периодического поступления промывных вод, отстаивания и равномерного перекачивания осветленной воды в трубопроводы перед смесителями или в смесители с учетом требований п. 3.

Накопившийся осадок следует направлять в сгустители на дополнительное уплотнение или на сооружения обезвоживания осадка.

6. Продолжительность отстаивания промывных вод надлежит принимать для станций безреагентного обезжелезивания воды — 4 ч, для станций осветления воды и реагентного обезжелезивания — 2 ч.


Примечание. При применении полиакриламида дозой 0,08—0,16 мг/л продолжительность отстаивания вод следует снижать до 1 ч.


7. При определении объема зоны накопления осадка в отстойниках влажность осадка следует принимать 99 %для станций осветления воды и реагентного обезжелезивания и 96,5 % — для станций безреагентного обезжелезивания.

Общую продолжительность накопления осадка при многократном периодическом наполнении отстойников надлежит принимать не менее 8 ч.


Сгустители


8. Сгустители с медленным механическим перемешиванием надлежит применять для ускорения уплотнения осадка из горизонтальных и вертикальных отстойников, осветлителей, реагентного хозяйства и осадка из отстойников промывных вод на станциях водоподготовки при среднегодовой мутности исходной воды до 300 мг/л.


Примечание. При обосновании осадок допускается направлять на сооружения обезвоживания без предварительного уплотнения в сгустителях.


9. Для сгустителей надлежит принимать: диаметр —до 18 м; среднюю рабочую глубину — не менее 3,5 м; уклон дна к центральному приямку —8°; вращающуюся ферму — с вертикальными лопастями треугольного или круглого сечения и скребками для перемещения уплотненного осадка к центральному приямку; лобовую поверхность лопастей — от 25 до 30% площади поперечного сечения перемешиваемого объема осадка; верх лопастей - на отметке, равной половине слоя воды в середине вращающейся фермы; подачу осадка в сгуститель — периодическую по графику удаления осадка из сооружений; ввод осадка — на 1 м выше отметки дна в центре сгустителя; забор осветленной воды — устройствами, не зависящими от уровня воды в сгустителях (через плавающий шланг и т.п.).

10. Продолжительность цикла сгущения осадка следует определять по общей длительности следующих операций: наполнения сгустителя —от 10 до 30 мин в зависимости от длительности удаления осадка из сооружений; сгущения — по данным технологических изысканий или аналогичных станций водоподготовки, а при их отсутствии по таблице; последовательной перекачки осветленной воды и сгущенного осадка —от 30 до 40 мин.

Перекачку осадка допускается предусматривать через несколько циклов сгущения.

11. Наибольшую скорость движения вращающейся фермы и среднюю влажность осадка после сгущения следует определять технологическими изысканиями, а при их отсутствии по таблице.


Таблица



Характеристика обрабатываемой воды

и способ обработки

Наибольшая скорость движения конца вращающейся фермы, м/с

Продолжительность цикла сгущения, ч

Средняя влажность осадка на выпуске из сгустителя, %


Маломутные воды, обрабатываемые коагулянтом


0,015


10


97,7 - 98,2

Воды средней мутности, обрабатываемые коагулянтом

0,025

8

96,8-97,3

Мутные воды, обрабатываемые коагулянтом

0,03

6

85,5-91,8

Умягчение при магниевой жесткости до 25 %

0,025

5

80-82,7

Умягчение при магниевой жесткости более 25 %

0,015

8

87,3-90,9

Обезжелезивание без применения реагентов

0,015

8

91,4-93,2

Обезжелезивание с применением реагентов (коагулянта, извести, перманганата калия и др.)

0,025

10

96,--97,7


12. Объем сгустителя Wсг, м3, следует определять по формуле


(1)


Кр.о — коэффициент разбавления осадка при выпуске из сооружений подготовки воды, принимаемый по п. 6.74;

Wос.ч — объем осадочной части сооружения подготовки воды, м3.

13. Число сгустителей необходимо принимать из условий обеспечения периодического приема осадка в соответствии с режимом удаления его из сооружений и длительностью цикла сгущения.

14. На станциях одноступенчатого фильтрования и обезжелезивания воды сгустители допускается применять в качестве отстойников промывных вод.

15. Подачу осадка к сгустителям, как правило, следует предусматривать самотеком. Для подачи сгущенного осадка на сооружения механического обезвоживания рекомендуется принимать монжусы или насосы плунжерного типа.

16. Гидравлический расчет трубопроводов следует производить с учетом свойств транспортируемого осадка.


Накопители


17. Накопители следует предусматривать для обезвоживания и складирования осадка с удалением осветленной воды и воды, выделившейся при его уплотнении. Расчетный период подачи осадка в накопитель следует принимать не менее пяти лет.

В качестве накопителей надлежит использовать овраги, отработавшие карьеры или обвалованные грунтом спланированные площадки на естественном основании глубиной не менее 2 м. При наличии в осадке токсичных веществ в накопителях следует предусматривать противофильтрационные экраны.

18. Объем накопителя Wнак, м3 надлежит определять по формуле


(2)


где q — расчетный расход воды станции водоподготовки, м3/ч;

Св — среднегодовая концентрация взвешенных веществ в исходной воде, г/м3, определяемая по формуле (11) п. 6.65;

Рос1, Рос2,..., Росn - соответственно средние значения влажности в процентах ρ1, ρ2,..., ρn и плотности т/м3 осадка первого, второго, ..., n года уплотнения осадка, принимаемые по данным эксплуатации накопителей в аналогичных условиях, а при их отсутствии по рис. 1 и 2.

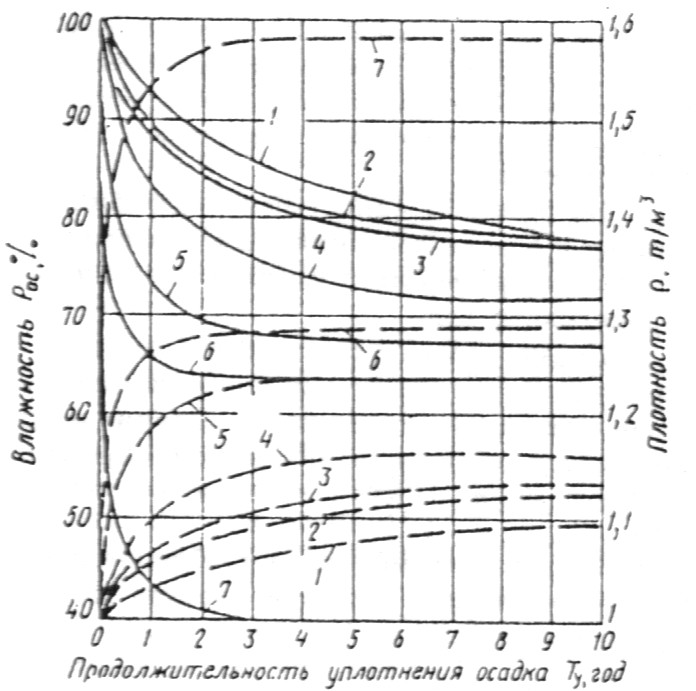

Рис. 1. Средние значения влажности и плотности осадка станций осветления и обесцвечивания воды при многолетнем уплотнении


Количество взвешенных веществ в исходной воде — М, мг/л; реагенты — R:

1 - М

3 - М

R - Аl2(SO4)3; 5 - М = 250 – 1000; R - Аl2(SO4)3; 6 - М = 1000 – 1500;

R - Аl2(SO4)3; 7— М >1500; R — ПАА или безреагентная очистка


Примечание. Влажность дана сплошной линией, плотность — пунктиром.

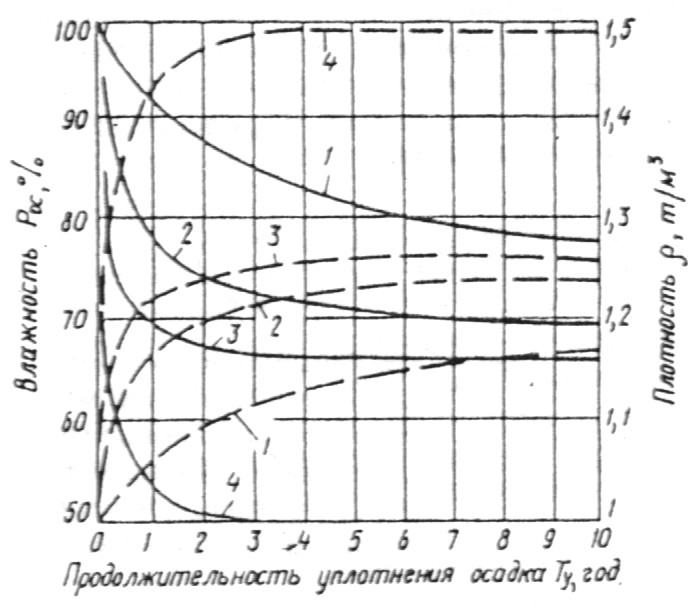

Рис. 2. Средние значения влажности и плотности осадка станций обезжелезивания или реагентного умягчения воды при многолетнем уплотнении


1 — реагентное обезжелезивание; 2 — безреагентное обезжелезивание; 3 — реагентное умягчение при магниевой жесткости более 25%; 4 — реагентное умягчение при магниевой жесткости менее 25 %


Примечание. Влажность дана сплошной линией, плотность пунктиром.


19. Число секций накопителя должно приниматься не менее двух, работающих попеременно по годам, при этом напуск осадка следует предусматривать в одну секцию в течение года с удалением осветленной воды. В остальных секциях в это время будет происходить обезвоживание и уплотнение ранее поданного осадка замораживанием в зимний период и подсушиванием в летний период с удалением воды, выделившейся при его уплотнении.

20. Устройства для подачи осадка и отвода воды следует предусматривать на противоположных сторонах накопителей.

Расстояния между устройствами для подачи осадка надлежит принимать не более 60 м.

Конструкция устройств для отвода воды должна обеспечивать ее отвод с любого уровня по глубине накопителей.


Площадки замораживания


21. Площадки замораживания для обезвоживания осадка следует предусматривать в районах с периодом устойчивого мороза не менее 2 мес в году с последующим вывозом осадка через 1—3 года в места складирования.

22. Общую полезную площадь площадок замораживания Fпл.з, м2, следует определять по формуле


(3)


где Fв, Fл.о, Fз — площадь площадок, м2, определяемая по зеркалу осадка при заполнении площадок на половину глубины, соответственно для весеннего, летне-осеннего и зимнего напуска осадка.

23. Полезную площадь площадок для весеннего и летне-осеннего напусков следует определять из условия образования на площадках за эти периоды слоя осадка, равного глубине его промерзания Нпр, м, в зимний период. определяемой по формуле


(4)


где ∑t — сумма абсолютных значений отрицательных среднесуточных температур воздуха за период устойчивого мороза, °С, принимаемая по данным ближайшей метеорологической станции.


Примечание. В зависимости от местных условий и размеров площадок допускается предусматривать их секционирование.

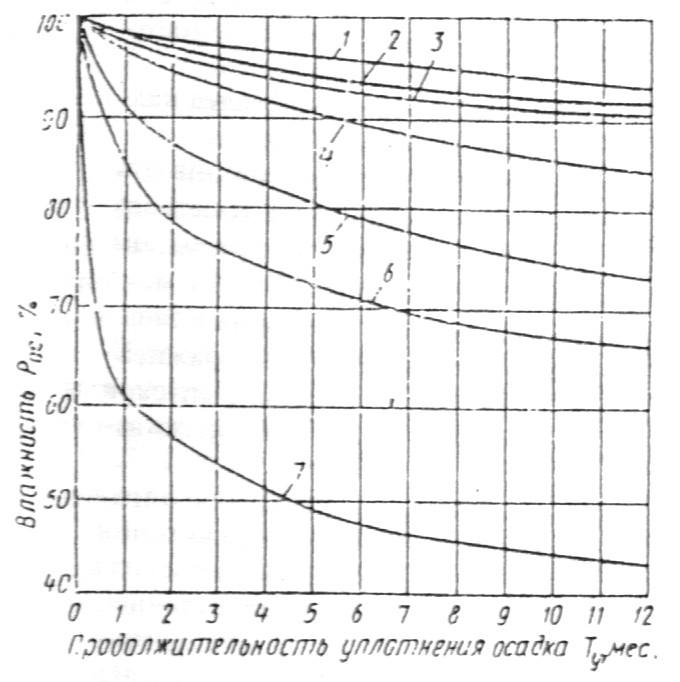

Рис. 3. Средние значения влажности осадка станций осветления и обесцвечивания воды при уплотнении до одного года


Количество взвешенных веществ в исходной воде — М, мг/л; реагенты — R:

1 - М

3 - М

R - Al2(SO4)3; 5 - М = 250 – 1000; R - Al2(SO4)3;

6 - M = 1000 – 1500; R - Al2(SO4)3; 7 - M > 1500;

R -- ПАА или безреагентная очистка

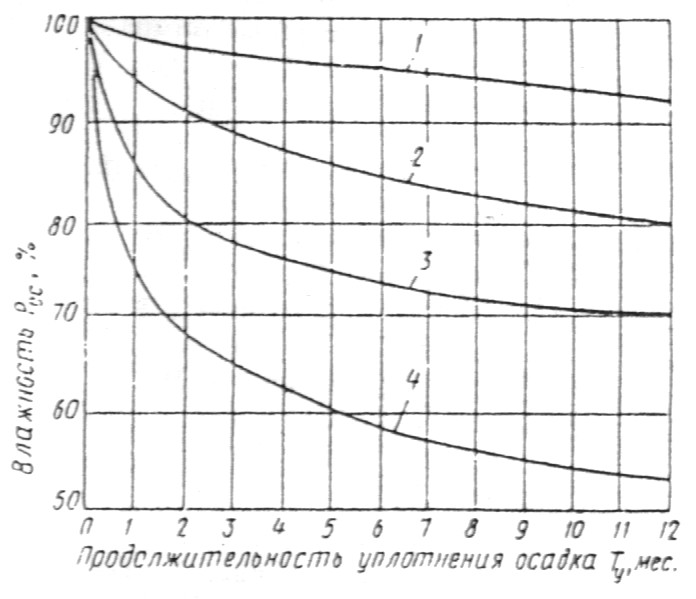

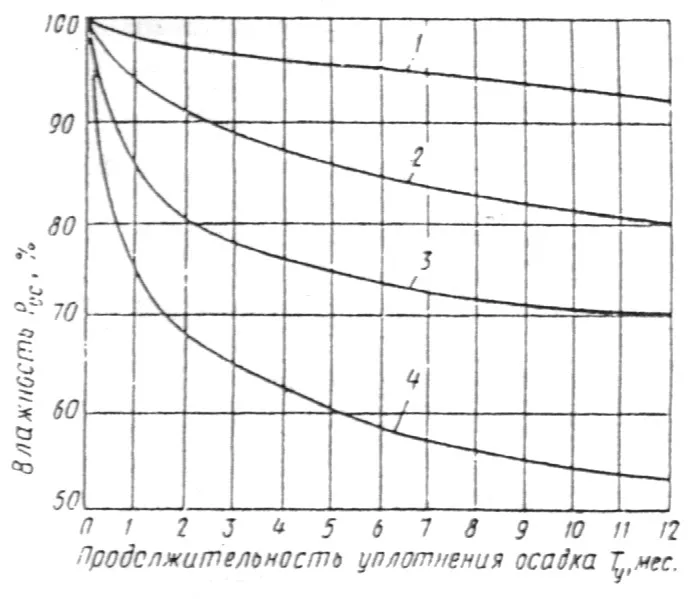

Рис. 4. Средние значения влажности осадка станции обезжелезивания и реагентного умягчения воды при уплотнении до одного года


1 — реагентное обезжелезивание; 2 — безреагентное обезжелезивание; 3 — реагентное умягчение при магниевой жесткости более 25 %, 4 — реагентное смягчение при магниевой жесткости менее 25 %

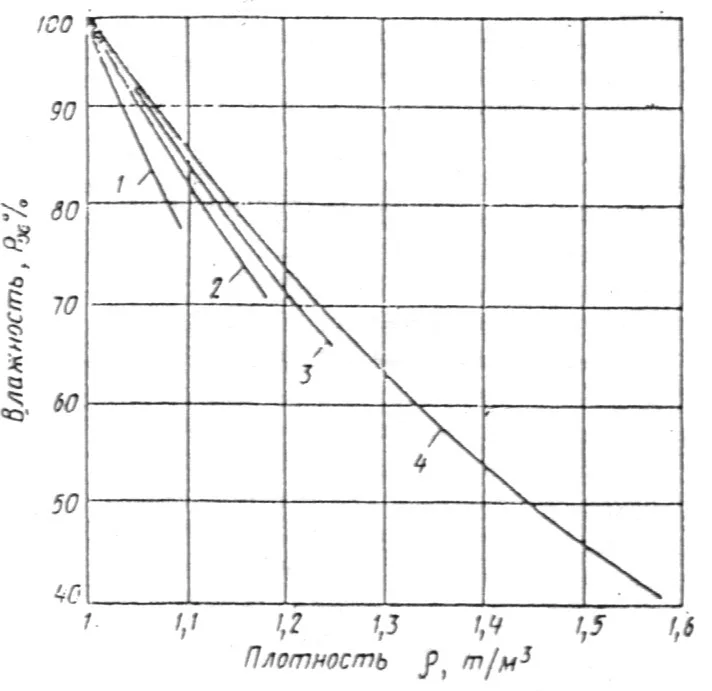

Рис. 5. Значения плотности в зависимости от влажности осадка станции осветления и обесцвечивания воды


Количество взвешенных веществ в исходной воде — M, мг/л; реагенты — R:

1 - М

R - AI2(SO4)3 + ПАА; R - AI2(SO4)3; 3 - M

R - AI2(SO4)3; 4 - M = 1000 – 1500; R - Al2(SO4)3;

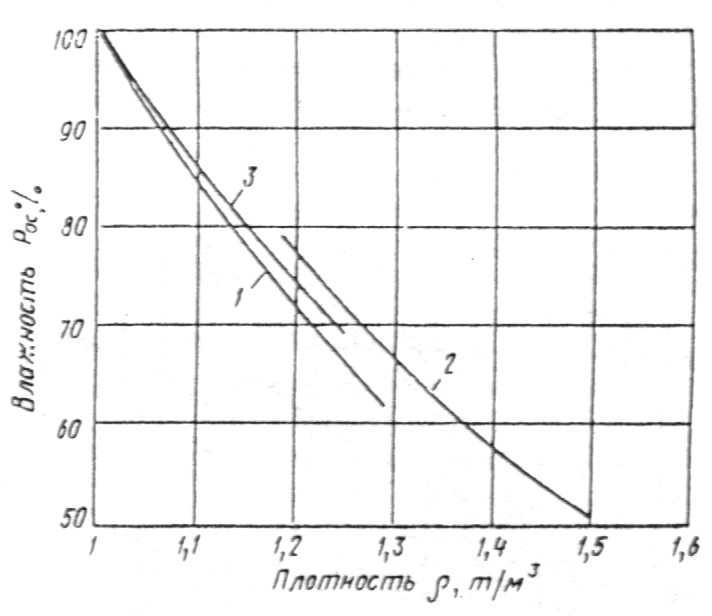

Рис. 6. Значения плотности в зависимости от влажности осадка станции обезжелезивания и реагентного умягчения воды


1 — реагентное умягчение воды при магниевой жесткости более 25 %; 2 — реагентное умягчение воды при магниевой жесткости менее 25 %; 3 — реагентное и безреагентное обезжелезивание воды


24. Объем уплотненного осадка , м3, на площадках весеннего и летне-осеннего напусков следует определять по формуле


(5)


где q — расчетный расход воды станции водоподготовки, м3/ч;

Св — средняя за расчетный период концентрация взвешенных веществ в воде, г/м3, определяемая по формуле (11) п. 6.65;

Ту — продолжительность расчетного периода, сут, принимаемая: для весеннего периода — от окончания периода устойчивого мороза до наступления периода положительной температуры (через 1 мес после наступления среднесуточной температуры воздуха выше 0 °С для районов с периодом устойчивого мороза менее 3 мес и через 2 мес — для районов с периодом устойчивого мороза более 3 мес); для летне-осеннего периода — до наступления периода устойчивого мороза;

Рос, ρ — средние значения влажности в процентах и плотности, т/м3, осадка весеннего или летне-осеннего периодов, принимаемые по рис. 3, 4, 5 и 6 в зависимости от продолжительности уплотнения осадка, определяемой от середины весеннего или летне-осеннего периодов до наступления периода устойчивого мороза.

25. Полезную площадь площадки для зимнего напуска следует определять из условия размещения объема осадка, поступившего в период устойчивого мороза, без учета уплотнения осадка на площадке.

Площадку для зимнего напуска осадка надлежит предусматривать секционной.

Площадь одной секции следует принимать в зависимости от объема осадка, выпускаемого из сооружений, и слоя осадка Нн при одном напуске, принимаемого равным 0,07—0,1 м.

Число секций надлежит принимать в зависимости от продолжительности промораживания принятого слоя осадка и числа выпусков осадка из сооружений за время промораживания.
