19. В открытых катионитных фильтрах слой воды над катионитом следует принимать 2,5— 3 м и скорость фильтрования не более 15 м/ч.
20. Интенсивность подачи воды для взрыхления катионита следует принимать 4 л/(с⋅м2) при крупности зерен катионита 0,5—1,1 мм и 5 л/(с⋅м2) при крупности 0,8—1,2 мм. Продолжительность взрыхления надлежит принимать 20—30 мин. Подачу воды на взрыхление катионита следует предусматривать согласно п. 6.117.
21. Регенерацию загрузки катионитных фильтров следует предусматривать технической поваренной солью. Расход поваренной соли Рс кг, на одну регенерацию натрий-катионитного фильтра первой ступени следует определять по формуле
(9)
где fк — площадь одного фильтра, м2;
Нк — высота слоя катионита в фильтре, м, принимаемая согласно п. 16;
— рабочая обменная емкость катионита, г-экв/м3, принимаемая согласно п. 15;
ас — удельный расход соли на 1 г-экв рабочей обменной емкости катионита, принимаемый 120—150 г/г-экв для фильтров первой ступени при двухступенчатой схеме и 150—200 г/г-экв при одноступенчатой схеме.
Жесткость умягченной воды при различных удельных расходах соли приведена на рис. 1.

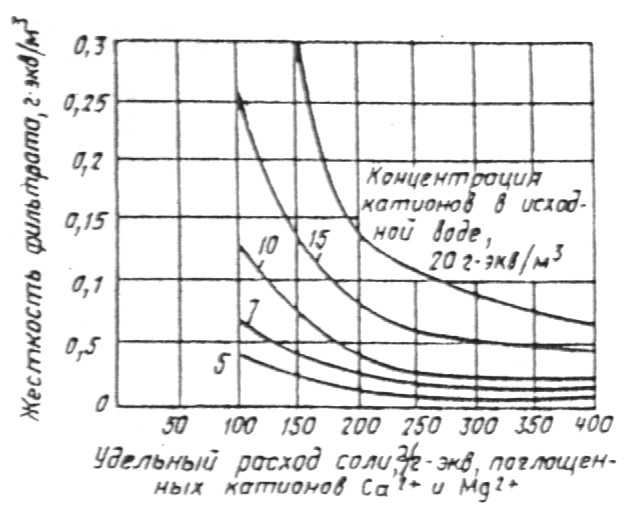

Рис. 1. График для определения остаточной жесткости воды, умягченной одноступенчатым натрий-катионированием
Концентрацию регенерационного раствора для фильтров первой ступени следует принимать 5—8 %.
Скорость фильтрования регенерационного раствора через катионит фильтров первой ступени следует принимать 3—4 м/ч; скорость фильтрования исходной воды для отмывки катионита — 6—8 м/ч, удельный расход отмывочной воды — 5—6 м3 на 1 м3 катионита.
22. Натрий-катионитные фильтры второй ступени следует рассчитывать согласно пп. 20, 21, при этом следует принимать: высоту слоя катионита — 1,5 м; скорость фильтрования — не более 40 м/ч; удельный расход соли для регенерации катионита в фильтрах второй ступени 300—400 г на 1 г-экв задержанных катионов жесткости; концентрацию регенерационного раствора — 8—12 %.
Потерю напора в фильтре второй ступени следует принимать 13—15 м.
Отмывку катионита в фильтрах второй ступени надлежит предусматривать фильтратом первой ступени.
При расчете фильтров второй ступени общую жесткость поступающей на них воды следует принимать 0,1 г-экв/м3 рабочую емкость поглощения катионита — 250—300 г-экв/м3.
23. При обосновании для умягчения воды повышенной минерализации допускается применение схем противоточного или ступенчато-противоточного натрий-катионирования.
Водород-натрий-катионитный метод
умягчения воды
24. Водород-натрий-катионитный метод следует принимать для удаления из воды катионов жесткости (кальция и магния) и одновременного снижения щелочности воды.
Этот метод следует применять для обработки подземных вод и вод поверхностных источников с мутностью не более 5—8 мг/л и цветностью не более 30°.
Умягчение воды надлежит принимать по схемам:
параллельного водород-натрий-катионирования, позволяющего получить фильтрат общей жесткостью 0,1 г-экв/м3 с остаточной щелочностью 0,4 г-экв/м3; при этом суммарное содержание хлоридов и сульфатов в исходной воде должно быть не более 4 г-экв/м3 и натрия не более 2 г-экв/м3.
последовательного водород-натрий-катионирования с “голодной” регенерацией водород-катионитных фильтров; при этом общая жесткость фильтрата составит 0,01 г-экв/м3, щелочность — 0,7 г-экв/м3;
водород-катионирования с “голодной” регенерацией и последующим фильтрованием через буферные саморегенерирующиеся катионитные фильтры; при этом общая жесткость фильтрата будет на 0,7—1,5 г-экв/м3 выше некарбонатной жесткости исходной воды, щелочность фильтрата — 0,7—1,5 г-экв/м3. Катионитные буферные фильтры допускается не предусматривать, если не требуется поддержания остаточной жесткости, щелочности и рН в строго определенных пределах. Следует предусматривать возможность регенерации буферных фильтров раствором технической поваренной соли.
25. Соотношения расходов воды, подаваемой на водород-катионитные и натрий-катионитные фильтры при умягчении воды параллельным водород-натрий-катионированием, следует определять по формулам:
расход воды, подаваемой на водород-катионитные фильтры, м3/ч,
(10)
расход воды, подаваемой на натрий-катионитные фильтры
, м3/ч,
(11)
где qпол — полезная производительность водород-натрий-катионитной установки, м3/ч;
и
— полезная производительность соответственно водород-катионитных и натрий-катионитных фильтров, м3/ч;
Що —щелочность исходной воды, г-экв/м3;
Щу — требуемая щелочность умягченной воды, г-экв/м3;
А — суммарное содержание в умягченной воде анионов сильных кислот (сульфатов, хлоридов, нитратов и др.), г-экв/м3.
Примечания: 1. Водород-катионитные фильтры могут быть использованы и как натрий-катионитные, поэтому должна быть предусмотрена возможность регенерации двух-трех водород-катионитных фильтров раствором технической поваренной соли.
2. Расчет трубопроводов и фильтров следует производить на режиме при наибольшей нагрузке на водород-катионитные фильтры, наибольшей щелочности (Щ) воды и наименьшем содержании в ней анионов сильных кислот (А); при наибольшей нагрузке на натрий-катионитные фильтры, наименьшей щелочности воды и наибольшем содержании в ней анионов сильных кислот.
26. Объем катионита WН, м3, в водород-катионитных фильтрах следует определять по формуле
(12)
Объем катионита WNa, м3, в натрий-катионитных фильтрах следует определять по формуле
(13)
где Жo — общая жесткость умягченной воды, г-экв/м3
np — число регенераций каждого фильтра в сутки, принимаемое согласно п. 14;
— рабочая обменная емкость водород-катионита, г-экв/м3;
— рабочая обменная емкость натрий-катионита, г-экв/м3;
СNa — концентрация в воде натрия, г-экв/м3, определяемая согласно п. 15.
27. Рабочую обменную емкость
, г-экв/м3, водород-катионита следует определять по формуле
(14)
где αН — коэффициент эффективности регенерации водород-катионита, принимаемый по табл. 4;
Ск — общее содержание в воде катионитов кальция, магния, натрия и калия, г-экв/м3;
qуд — удельный расход воды на отмывку катионита после регенерации, принимаемый равным 4—5 м3 воды на 1 м3 катионита;
Еполн — паспортная полная обменная емкость катионита в нейтральной среде, г-экв/м3.
Таблица 4
Удельный расход серной кислоты на регенерацию катионита, г/г-экв, рабочей обменной емкости | 50 | 100 | 150 | 200 |
Коэффициент эффективности регенерации водород-катионита, αв | 0,68 | 0,85 | 0,91 | 0,92 |
При отсутствии паспортных данных Еполн следует принимать согласно п. 15.
28. Площадь водород-катионитных и натрий-катионитных фильтров FН, м2, и FNa , м2, следует определять по формуле
(15)
где Нк — высота слоя катионита в фильтре, м, принимаемая согласно п. 16.
Потерю напора в водород-катионитных фильтрах, интенсивность взрыхления и скорость фильтрования следует принимать согласно пп. 18—20.
29. Количество рабочих водород-катионитных и натрий-катионитных фильтров при круглосуточной работе должно быть не менее двух.
Количество резервных водород-катионитных фильтров надлежит принимать: один — при количестве рабочих фильтров до шести и два — при большем количестве. Резервные натрий-катионитные фильтры устанавливать не следует, но должна быть предусмотрена возможность использования резервных водород-катионитных фильтров в качестве натрий-катионитных согласно примеч. к п. 25.
30. Регенерацию водород-катионитных фильтров надлежит принимать 1—1,5 %-ным раствором серной кислоты. Допускается разбавление серной кислоты до указанной концентрации водой непосредственно перед фильтрами в эжекторе.
Скорость пропуска регенерационного раствора серной кислоты через слой катионита должна быть не менее 10 м/ч с последующей отмывкой катионита неумягченной водой, пропускаемой через слой катионита сверху вниз со скоростью 10 м/ч.
Отмывка должна заканчиваться при кислотности фильтра, равной сумме концентраций сульфатов и хлоридов в воде, поступающей на отмывку.
Первую половину объема отмывочной воды следует направлять на нейтрализацию, в накопители и т.п., вторую половину — в баки для взрыхления катионита.
Примечание. Для регенерации водород-катионитных фильтров при обосновании допускается применение кислот соляной и азотной (для КУ-2).
31. Расход 100 %-ной кислоты РН, кг, на одну регенерацию водород-катионитного фильтра надлежит определять по формуле
(16)
где аН — удельный расход кислоты для регенерации катионита, г/г-экв, определяемый по рис. 2 в зависимости от требуемой жесткости фильтрата.

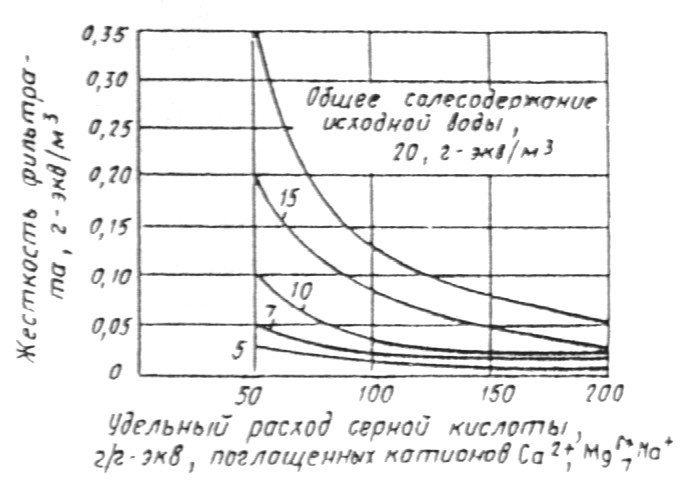

Рис. 2. График для определения общей жесткости воды,
умягченной водород-катионированием
32. Объемы мерника крепкой кислоты и бака для разбавленного раствора кислоты (если разбавление ее производится не перед фильтрами) надлежит определять из условия регенерации одного фильтра при количестве рабочих водород-катионитных фильтров до четырех и для регенерации двух фильтров при большем количестве.
33. Аппараты и трубопроводы для дозирования и транспортирования кислот следует проектировать с соблюдением правил техники безопасности при работе с кислотами.
34. Удаление двуокиси углерода из водород-катионированной воды или из смеси водород- и натрий-катионированной воды надлежит предусматривать в дегазаторах с насадками кислотоупорными керамическими размером 25х25х4 мм или с деревянной хордовой насадкой из брусков.
Площадь поперечного сечения дегазатора следует определять исходя из плотности орошения при керамической насадке 60 м3/ч на 1 м2 площади дегазатора, при деревянной хордовой насадке — 40 м3/ч.
Вентилятор дегазатора должен обеспечивать подачу 15 м3 воздуха на 1 м3 воды. Определение напора, развиваемого вентилятором, следует производить с учетом сопротивления керамической насадки, принимаемого равным 30 мм вод. ст. на 1 м высоты слоя насадки, сопротивления деревянной хордовой насадки — 10 мм вод. ст. Прочие сопротивления следует принимать равными 30—40 мм вод. ст.
Высоту слоя насадки, необходимую для снижения содержания двуокиси углерода в катионированной воде, следует определять по табл. 5 в зависимости от содержания свободной двуокиси углерода (СО2)св, г/м3, в подаваемой на дегазатор воде, определяемой по формуле
(17)
где (СО2)св — содержание свободной двуокиси углерода в исходной воде, г/м3;
Що — щелочность исходной воды, г-экв/м3.
Таблица 5
Содержание (СО2) в воде, подаваемой на | Высота слоя в дегазаторе, м | |
дегазатор, г/м3 | кислотоупорная керамическая | деревянная хордовая |
1 | 2 | 3 |
50 | 3 | 4 |
100 | 4 | 5,2 |
150 | 4,7 | 6 |
200 | 5,1 | 6,5 |
250 | 5,5 | 6,8 |
300 | 5,7 | 7 |
35. При проектировании установок для умягчения воды последовательным водород-натрий-катионированием с “голодной” регенерацией водород-катионитных фильтров следует принимать:
а) жесткость фильтрата
, г-экв/м3, водород-катионитных фильтров по формуле
(18)
где (Сl-) и (SO42-) — содержание хлоридов и сульфатов в умягченной воде, г-экв/м3;
Щост — остаточная щелочность фильтрата водород-катионитных фильтров, равная 0,7—1,5 г-экв/м3;
(Na+) — содержание натрия в умягченной воде, г-экв/м3;
б) расход кислоты на “голодную” регенерацию водород-катионитных фильтров — 50 г на 1 г-экв удаленной из воды карбонатной жесткости;
в) при “голодной” регенерации “условную” обменную емкость катионитов по иону НСО3- (до момента повышения щелочности фильтрата) для сульфоугля СК-1 — 250—300 г-экв/м3 для катионита КБ-4 — 500—600 г-экв/м3.
36. Для предупреждения попадания кислой воды на натрий-катионитные фильтры установок последовательного водород-натрий-катионирования, на случай регенерации водород-катионитных фильтров избыточной дозой кислоты, следует предусматривать подачу осветленной неумягченной воды в поток фильтрата водород-катионитных фильтров перед дегазатором.
37. Аппараты, трубопроводы и арматура, соприкасающиеся с кислой водой или фильтратом, должны быть защищены от коррозии или изготовлены из антикоррозионных материалов.
38. При параллельном водород-натрий-катионировании ионитные фильтры допускается при обосновании предусматривать с противоточной регенерацией или по схеме ступенчато-противоточного ионирования.
39. Отработавшие регенерационные растворы ионитных умягчительных установок в зависимости от местных условий следует направлять в накопители, бытовую или производственную канализацию; надлежит также рассматривать возможность обработки концентрированной части вод для их повторного использования.
