Черт. 1. Номограмма для определения секундных расходов
воды q при q(0)=0,1 и 0,14 л/с и Р<=0,15

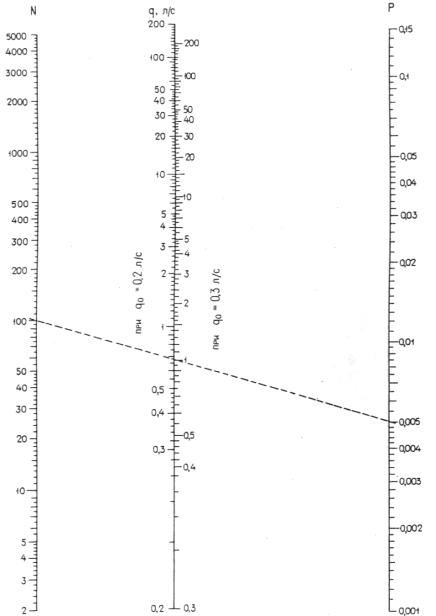

Черт. 2. Номограмма для определения секундных расходов
воды q при q(0)=0,2 и 0,3 л/с и Р<=0,15

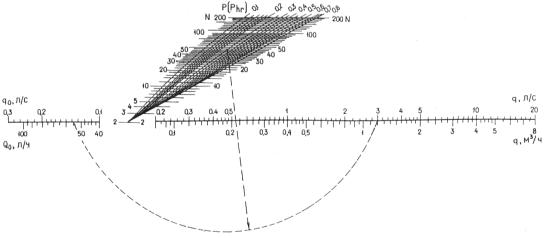

Черт. 3. Номограмма для определения секундных и часовых расходов воды q
при q(0)<=0,3 л/с, N<=200 и Р > 0,1

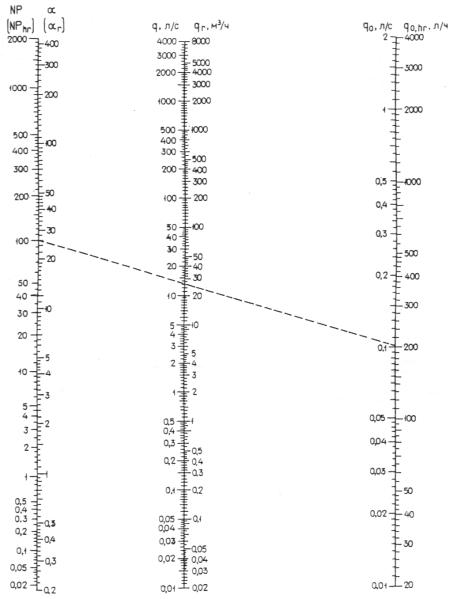

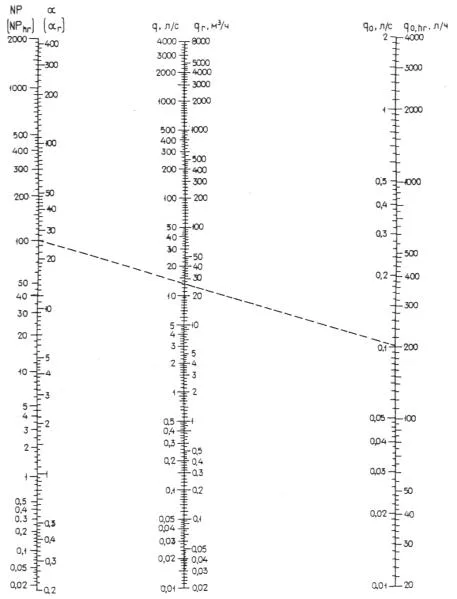

Черт. 4. Номограмма для определения секундных и часовых расходов воды
в зависимости от NP (NPhr) при различных значениях q(0), л/с, и q(0,hr), л/ч

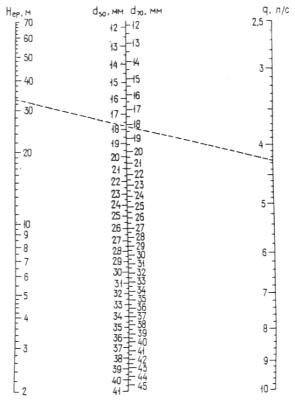

Черт. 5. Номограмма для определения диаметров отверстий диафрагм,
устанавливаемых между соединительными головками и пожарными кранами
d(50) - диаметр отверстия диафрагмы, устанавливаемой у пожарного крана диаметром 50 мм;
d(70) - то же, диаметром 70 мм

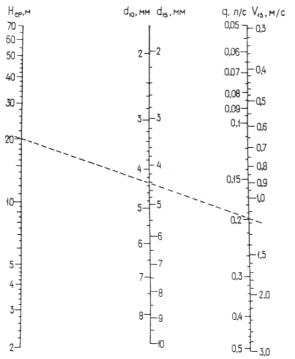

Черт. 6. Номограмма для определения диаметров отверстий диафрагм,
устанавливаемых у смесителей водоразборной арматуры санитарных приборов
d(10) (d(15)) - диаметр отверстия диафрагмы, мм, устанавливаемой
в соединительных патрубках (подводках) смесительной
водоразборной арматуры с условным проходом d = 10 и 15 мм;
V(15) - скорость движения воды, м/с, в подводке d = 15 мм
ПРИЛОЖЕНИЕ 5
Обязательное
ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Kcir ДЛЯ СИСТЕМ
ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
|
|
|
|
1,2 |
0,57 |
1,7 |
0,36 |
1,3 | 0,48 | 1,8 | 0,33 |
1,4 | 0,43 | 1,9 | 0,25 |
1,5 | 0,40 | 2,0 | 0,12 |
1,6
| 0,38 | 2,1 и более | 0,00 |
ПРИЛОЖЕНИЕ 6
Рекомендуемое

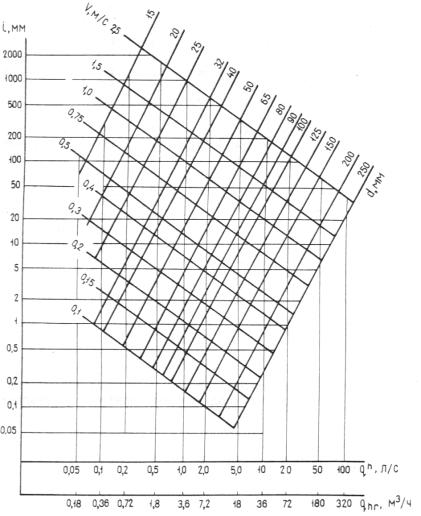

НОМОГРАММА
ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА СТАЛЬНЫХ ТРУБ
С УЧЕТОМ ЗАРАСТАНИЯ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ
ДЛЯ СИСТЕМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
ПРИЛОЖЕНИЕ 7
Рекомендуемое
РЕГУЛИРУЮЩИЙ ОБЪЕМ РЕЗЕРВУАРА (АККУМУЛЯТОРА ТЕПЛОТЫ),
% РАСХОДА ВОДЫ (ТЕПЛОТЫ) ЗА ПЕРИОД ЕЕ ПОТРЕБЛЕНИЯ,
ПРИ ЗАДАННЫХ НЕРАВНОМЕРНОСТЯХ ПОДАЧИ И ПОТРЕБЛЕНИЯ
Значения | , %, при коэффициентах часовой неравномерности | ||||||||||||
| 1,2 | 1,4 | 1,6 | 1,8 | 2 | 2,5 | 3 | 4 | 5 | 6 | |||
1,0 |
6,7 |
12,3 |
17,1 |
21,2 |
25,0 |
32,6 |
38,5 |
47,2 |
53,5 |
58,2 | |||
1,1 | 2,0 | 7,2 | 12 | 16,6 | 20,8 | 28,6 | 34,6 | 43,8 | 50,4 | 55,2 | |||
1,2 | - | 3,3 | 7,9 | 12,3 | 16,0 | 24,1 | 30,6 | 40,3 | 47,2 | 52,5 | |||
1,3 | - | 1,2 | 4,6 | 8,6 | 12,4 | 21,2 | 27,0 | 37,2 | 44,2 | 49,8 | |||
1,4 | - | - | 2,2 | 5,8 | 9,4 | 17,2 | 24,0 | 34,2 | 41,4 | 47,2 | |||
1,5 | - | - | - | 3,1 | 6,3 | 14,0 | 20,7 | 31,1 | 38,8 | 44,7 | |||
1,6 | - | - | - | 1,2 | 4,6 | 11,4 | 18,2 | 28,8 | 36,6 | 43,2 | |||
1,7 | - | - | - | - | 2,4 | 9,0 | 15,8 | 26,2 | 34,0 | 40,4 | |||
1,8 | - | - | - | - | 0,8 | 6,8 | 13,0 | 24,0 | 31,8 | 38,2 | |||
1,9 | - | - | - | - | - | 4,8 | 10,8 | 21,4 | 29,6 | 36,0 | |||
2,0 | - | - | - | - | - | 3,4 | 8,9 | 19,1 | 27,2 | 33,8 | |||
2,2 | - | - | - | - | - | 0,6 | 5,6 | 15,2 | 23,6 | 30,2 | |||
2,4 | - | - | - | - | - | - | 3,1 | 11,8 | 19,8 | 26,5 | |||
2,6 | - | - | - | - | - | - | 1,2 | 9,0 | 16,8 | 23,2 | |||
2,8 | - | - | - | - | - | - | 0,6 | 6,4 | 13,8 | 20,2 | |||
3,0 | - | - | - | - | - | - | - | 4,4 | 11,2 | 17,6 | |||
3,5 | - | - | - | - | - | - | - | 0,4 | 6,0 | 12,0 | |||
4,0
| -
| -
| -
| -
| -
| -
| -
| -
| 2,6 | 7,4 |
ПРИЛОЖЕНИЕ 8
Рекомендуемое
РЕГУЛИРУЮЩИЙ ОБЪЕМ РЕЗЕРВУАРА (АККУМУЛЯТОРА ТЕПЛОТЫ),
% РАСХОДА ВОДЫ (ТЕПЛОТЫ) ЗА ПЕРИОД ЕЕ ПОТРЕБЛЕНИЯ,
ПРИ РАВНОМЕРНОЙ ПОДАЧЕ И НЕРАВНОМЕРНОМ ПОТРЕБЛЕНИИ
Продолжительность равномерной | Значения | , %, при коэффициентах часовой неравномерности
| |||||||||||
| подачи воды, % | 1,2 | 1,4 | 1,6 | 1,8 | 2,0 | 2,5 | 3 | 4 | 5 | 6 | ||
1,00 |
100 |
6,7 |
12,3 |
17,1 |
21,3 |
25,0 |
32,6 |
38,5 |
47,5 |
53,5 |
58,2 | ||
1,09 | 92 | 7,3 | 10,5 | 14,4 | 18,0 | 21,4 | 28,8 | 34,8 | 44,0 | 50,6 | 55,6 | ||
1,20 | 84 | - | 11,5 | 13,6 | 16,1 | 18,8 | 25,3 | 31,1 | 40,3 | 47,2 | 52,5 | ||
1,33 | 75 | - | - | 14,4 | 15,6 | 17,5 | 22,4 | 27,5 | 36,4 | 43,4 | 48,9 | ||
1,50 | 67 | - | - | - | 16,9 | 17,4 | 20,4 | 24,4 | 32,4 | 29,2 | 44,9 | ||
1,71 | 58 | - | - | - | - | 19,4 | 19,8 | 22,2 | 28,5 | 34,8 | 40,3 | ||
2,00 | 50 | - | - | - | - | - | 21,1 | 21,4 | 25,3 | 30,4 | 35,4 | ||
2,40 | 42 | - | - | - | - | - | - | 23,0 | 23,4 | 26,6 | 30,5 | ||
3,00 | 33 | - | - | - | - | - | - | - | 24,2 | 24,4 | 26,4 | ||
4,00 | 25 | - | - | - | - | - | - | - | - | 26,4 | 25,2 | ||
6,00 | 17 | - | - | - | - | - | - | - | - | - | 33,5 |
ПРИЛОЖЕНИЕ 9
Рекомендуемое

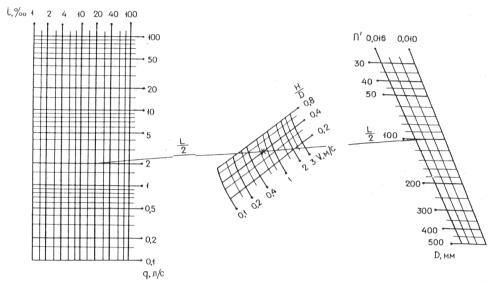

НОМОГРАММА
ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА КАНАЛИЗАЦИОННЫХ
ТРУБОПРОВОДОВ
Текст документа сверен по:
официальное издание
Минстрой России - М.: ГУП ЦПП,
1996
** За объем здания принимается строительный объем, определяемый в соответствии со СНиП 2.08.02-89*.
