НПАОП 40.1-1.21-98. Правила безпечної експлуатації електроустановок споживачів


6.7.50. Для електрозварювальних установок та зварювальних постів, призначених для постійних електрозварювальних робіт у будовах поза збірно-зварювальними цехами та ділянками, мають бути передбачені спеціальні вентильовані приміщення зі стінами із негорючих матеріалів.

У приміщенні для електрозварювальних установок слід передбачити достатні за шириною проходи, які забезпечують зручність та безпеку виконання зварювальних робіт та доставки виробів до місця зварювання та назад, але не менше 0,8 м.

Площа окремого приміщення для електрозварювальних установок має бути не менше 10 м2, причому площа, вільна від обладнання та матеріалів, має бути не менше 3 м2 для кожного зварювального поста. Стіни кабіни мають бути заввишки 2 м, зазор між стінкою і підлогою – 50 мм, ця щілина має бути огороджена сіткою з негорючого матеріалу з розміром чарунок не більше 1,0 мм х 1,0 мм, а під час зварювання у середовищі захисних газів – 300 мм.

6.7.51. Проходи між однопостовими джерелами зварювального струму, перетворювальними установками зварювання (різання, наплавлення) мають бути шириною не менше 0,8 м, між багатопостовими – не менше 1,5 м, відстань від одного та багатопостових джерел зварювального струму до стіни має бути не менше 0,5 м.

Проходи між групами зварювальних трансформаторів повинні мати ширину не менше 1 м. Відстань між зварювальними трансформаторами, які стоять в одній групі, має бути не менше 0,1 м, між зварювальним трансформатором та ацетиленовим генератором – не менше 3 м.

Забороняється встановлення зварювального трансформатора над регулятором струму. Регулятор зварювального струму може розміщуватись поряд із зварювальним трансформатором або над ним.

6.7.52. Приєднання зварювальних установок до електричної мережі провадиться тільки через комутаційні апарати.

6.7.53. Забороняється безпосереднє живлення зварювальної дуги від силової, освітлювальної та контактної мереж.

6.7.54. Схема приєднання декількох джерел зварювального струму під час роботи на одну зварювальну дугу має унеможливлювати виникнення між виробами та електродом напруги, що перевищує найбільшу напругу холостого ходу одного із джерел зварювального струму.

6.7.55. Напруга холостого ходу джерел струму для дугового зварювання в разі нормальної напруги мережі не повинна перевищувати:

– 80 В ефективного значення – для джерел змінного струму ручного дугового та напівавтоматичного зварювання;

– 140 В ефективного значення – для джерел змінного струму автоматичного зварювання;

– 100 В середнього значення – для джерел постійного струму.

6.7.56. Одно та багатопостові зварювальні установки повинні бути захищені запобіжниками чи автоматичними вимикачами з боку живильної мережі. Установки для ручного зварювання повинні бути оснащені покажчиком значення зварювального струму (амперметром або шкалою на регуляторі струму). Багатопостові зварювальні агрегати крім захисту з боку живильної мережі повинні також мати і автоматичний вимикач чи контактор (для підключення джерела струму до розподільчої цехової мережі) у загальному проводі зварювального кола та запобіжника на кожному проводі до зварювального поста.

6.7.57. Для запобігання займанню електропроводів та зварювального обладнання слід правильно добирати переріз кабелів за значенням струму, ізоляцію кабелів за робочою напругою та плавкі вставки запобіжників за гранично допустимим струмом.

6.7.58. Приєднання до мережі живлення та відключення від неї зварювальних установок повинні виконувати електротехнічні працівники підприємства, які експлуатують цю електромережу.

6.7.59. Пересувні джерела зварювального струму на час їх пересування мають бути відключені від мережі.

6.7.60. Електрозварювальну установку на весь час роботи слід заземлити мідним проводом перерізом не менше 6 мм2 або сталевим прутом (смужкою) перерізом не менше 12 мм2. Заземлення здійснюється через спеціальний болт, що має бути на корпусі установки.

Крім заземлення основного електрозварювального обладнання у зварювальних установках слід безпосередньо заземлювати той затискач вторинної обмотки зварювального трансформатора, до якого приєднується провідник, що йде до виробу (зворотний дріт).

Забороняється використання нульового робочого чи фазного проводу двожильного живильного кабелю для заземлення зварювального трансформатора.

Заземлення електрозварювальних установок слід виконувати до їх підключення до мережі і зберігати до відключення від мережі.

6.7.61. Для живлення однофазного зварювального трансформатора слід застосовувати трижильний гнучкий шланговий кабель, третю жилу якого слід приєднати до заземлювального болта корпуса зварювального трансформатора та до заземлювальної шини пункту живлення.

Для живлення трифазного трансформатора слід застосовувати чотирьохжильний кабель, четверта жила якого використовується для заземлення.

Заземлювальну шину пункту живлення слід з’єднати з нульовим захисним проводом живильної лінії в установках з глухозаземленою нейтраллю або заземлювачем в установках з ізольованою нейтраллю.

6.7.62. Затискач (полюс) зварювального трансформатора повинен бути приєднаний до деталі, що зварюється, за допомогою заземлювального проводу заземлювальним болтом на корпусі зварювального трансформатора згідно з рисунком 6.1.

6.7.63. Зварювальні кабелі слід з’єднувати опресовуванням, зварюванням або паянням.

Підключення кабелю до зварювального обладнання слід здійснювати опресованими чи припаяними кабельними наконечниками.

6.7.64. Довжина первинного кола між пунктом живлення і пересувною зварювальною установкою має бути не більше 10 м.

Як зворотний провід, який з’єднує вироби, що зварюються, з джерелом зварювального струму, можуть використовуватися сталеві, алюмінієві або мідні шини будь-якого профілю, зварювальні плити, стелажі та сама зварювальна конструкція (металоконструкції та знепарені і зневоднені трубопроводи в межах котлів і турбін, на яких провадять зварювальні роботи) за умови, що їх переріз забезпечує безпечне (за умов нагрівання) протікання зварювального струму.

З’єднання окремих елементів, які застосовуються як зворотний провід, слід виконувати болтами, струбцинами або затискачами.

Забороняється використовувати як зворотний провід внутрішні залізничні рельси, мережі заземлення чи занулення, а також проводи та шини первинної комутації розподільчих пристроїв, металеві конструкції будівель, комунікацій та технологічне обладнання.

Зварювання слід проводити із застосуванням двох проводів.

Використання заземлювальних провідників розподільчих пристроїв як зворотного проводу для зварювальних установок може призвести до відгалужування струму на металеві оболонки розташованих поблизу контрольних кабелів, їх пошкодження та помилкової роботи релейного захисту. Помилкова робота релейного захисту може бути спричинена також появою різниці потенціалів між заземленими точками кіл релейного захисту під час роботи зварювальних установок.

6.7.65. У разі застосування пересувних джерел зварювального струму та виконанні робіт в пожежонебезпечних приміщеннях зворотний провід слід ізолювати також, як і прямий.

6.7.66. Забороняється подавати напругу до виробу, який зварюється, через систему послідовно з’єднаних металевих стрижнів, рейок чи будь-яких інших предметів.

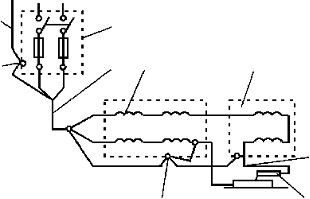

Рис. 6.1. Схема підключення зварювального трансформатора


1 – пункт живлення; 2 – зварювальний трансформатор; 3 – регулятор; 4 – електродотримач; 5 – шланговий одножильний дріт; 6 – заземлювальний болт; 7 – живильний шланговий трижильний кабель із заземлювальною жилою; 8 – нульовий дріт мережі.


Якщо зварювальний виріб не має електричного контакту із заземленим столом, то заземленню підлягає безпосередньо цей виріб.

6.7.67. Перед початком електрозварювальних робіт необхідно зовнішнім оглядом перевірити справність ізоляції зварювальних проводів та електродотримачів, а також надійність з’єднання усіх контактів.

6.7.68. Проводи, підключені до зварювальних апаратів, розподільчих щитів та іншого обладнання, а також у місцях зварювальних робіт, повинні бути надійно ізольовані, а в необхідних місцях – захищені від дії високої температури, механічних пошкоджень та хімічної дії.

У разі пошкодження ізоляції проводів їх слід замінити або помістити в резиновий шланг.

Допускається ізоляція пошкоджених ділянок дротів методом вулканізації з використанням сирої гуми.

6.7.69. Відстань від зварювальних проводів до гарячих трубопроводів та балонів з киснем має бути не менше 0,5 м, до балонів та трубопроводів з пальними газами – не менше 1 м.

6.7.70. Забороняється користування електродотримачами, у яких порушена ізоляція держаків. Держаки електродотримачів мають бути виготовлені із негорючого діелектричного та теплоізоляційного матеріалу.

Забороняється застосування саморобних електродотримачів. Електродотримачі повинні відповідати ГОСТ 14651.

6.7.71. Струмовідні частини електродотримача мають бути ізольовані, крім того, має бути забезпечений захист від випадкового дотику до них рук зварювальника чи виробу, що зварюється.

Різниця температур зовнішньої поверхні руків’я і навколишнього повітря на ділянці, що охоплюється рукою зварювальника за номінального режиму роботи електродотримача, має бути не більше 40 °С.

6.7.72. Допускається застосовувати для зварювання постійним струмом електродотримачі з електричною ізоляцією тільки рукоятки. В цьому разі її конструкція повинна виключати можливість створення струмовідних містків між зовнішньою поверхнею рукоятки та деталями електродотримача, що перебувають під напругою, та безпосереднього контакту зі струмовідними деталями під час охоплення рукоятки. На електродотримачі має бути попереджувальний надпис «ЗАСТОСОВУВАТИ ЛИШЕ ДЛЯ ПОСТІЙНОГО СТРУМУ».

6.7.73. Ремонт зварювальних установок слід виконувати тільки після зняття напруги.

6.7.74. Оглядання та чищення зварювальної установки та її пускової апаратури слід провадити не рідше 1 разу на місяць.

6.7.75. Опір ізоляції обмоток зварювальних трансформаторів та перетворювачів струму слід вимірювати після усіх видів ремонту, але не рідше 1 разу на 12 місяців.

Опір ізоляції обмоток трансформатора відносно корпуса та між обмотками має бути не менше 0,5 МОм. Опір ізоляції струмовідних частин зварювального кола (кабелі, електродотримачі) повинен бути не меншим 0,5 МОм.

Під час введення в експлуатацію, та після капітального ремонту ізоляція зварювальних трансформаторів має бути випробувана підвищеною напругою частотою 50 Гц протягом 1 хв; випробувальна напруга має відповідати значенням, зазначеним у таблиці 6.7.1.

6.7.76. Результати вимірювання опору ізоляції та випробування ізоляції зварювальних трансформаторів та перетворювачів струму особа, яка проводила вимірювання чи випробування, повинна заносити у «Журнал обліку, перевірки та випробувань електроінструмента».

6.7.77. На корпусі зварювального трансформатора чи перетворювача слід зазначити інвентарний номер, дату наступного вимірювання опору ізоляції та належність до цеху (дільниці та ін.).

6.7.78. Під час роботи з підручним або у складі бригади, зварювальник перед запалюванням дуги зобов’язаний попередити людей, що його оточують.

Таблиця 6.7.1

Випробувальна напруга зварювальних трансформаторів


Місце прикладення випробувальної напруги

Випробувальна напруга, за напруги живильної мережі трансформатора, В

до 380

більше 380

Між первинною обмоткою та корпусом

1800

2250

Між вторинною обмоткою та корпусом

1800

1800

Між первинною та вторинною обмотками

3600

4050


6.7.79. Під час ручного зварювання всередині ємності та зварювання великогабаритних виробів слід застосовувати переносне портативне місцеве відсмоктувальне устаткування, оснащене пристроями для швидкого та надійного закріплення поблизу зони зварювання.

6.7.80. Для виконання зварювальних робіт всередині барабанів котлів та інших резервуарів і підземних споруд має бути призначено не менше 3 працівників, із яких двоє є наглядачами, повинні перебувати поза резервуаром (спорудою), біля люка (лаза) і страхувати зварювальника за допомогою рятувальної мотузки, закріпленої за його запобіжний пасок.

Під час виконання робіт всередині газонебезпечних підземних споруд та резервуарів застосування рятувальних пасків і канатів обов’язково.

У рятувальних пасків мають бути наплічні ремені з боку спини з кільцем на їх перетині для закріплення рятувального канату. Пасок слід підганяти так, щоб кільце розташовувалось не нижче лопаток.

Забороняється застосування поясів без наплічних ременів. Другий кінець рятувальної мотузки має бути протягом усього часу виконання робіт у руках наглядача назовні.

Наглядачі не мають права відходити від люка резервуара чи підземної споруди доти, поки у резервуарі перебуває зварювальник.

За необхідності спуску до постраждалого, один із наглядачів має одягти шланговий протигаз та рятувальний пасок і передати кінець від рятувального каната наглядачу, який залишився зовні.

Допускати до місця роботи сторонніх осіб забороняється.

6.7.81. Роботу в замкнених або обмежених просторах слід виконувати відповідно до вимог пункту 6.7.80 цих Правил. Один із наглядачів повинен мати ІІ групу з електробезпеки.

Зварювання в замкнених та важкодоступних просторах слід виконувати з дотриманням таких умов:

– наявності люків для прокладання комунікацій та евакуації працівників;

– безперервної роботи системи місцевої витяжної вентиляції та устаткувань (повітроприймачів та ін.), які видаляють шкідливі речовини, що є в повітрі, до гранично допустимих концентрацій та підтримують вміст кисню в замкнених та важкодоступних просторах не менше 20% за об’ємом;
