Как выполняется съемка автомобильных дорог с использованием дронов и лазерных сканеров.

Съемка автомобильных дорог с использованием беспилотников и лазерных сканеров позволяет быстро получать подробные данные о состоянии трассы, рельефе и объектах, расположенных вдоль дороги. Такой подход применяется при проектировании, реконструкции, строительстве и контроле инфраструктуры. Сочетание воздушной съемки с лазерными измерениями дает возможность сформировать точную цифровую модель большой территории и значительно сократить объем ручных измерений.

Работа начинается с подготовки участка. Специалисты определяют границы территории, которую необходимо обследовать, планируют маршрут полета и выбирают подходящее оборудование. Перед съемкой также устанавливаются и измеряются опорные точки, которые позволяют связать полученные данные с единой системой координат. При необходимости учитываются особенности рельефа, наличие зданий, деревьев, линий электропередачи и других препятствий.

Следующий этап — полет беспилотника. Дрон проходит заданный маршрут над дорогой и прилегающей территорией, выполняя серию снимков с заданными параметрами. В результате получается большой массив фотографий, по которым впоследствии создается ортофотоплан и трехмерная модель участка. Высота и схема полета выбираются в зависимости от требуемой детализации и размеров обследуемой территории.

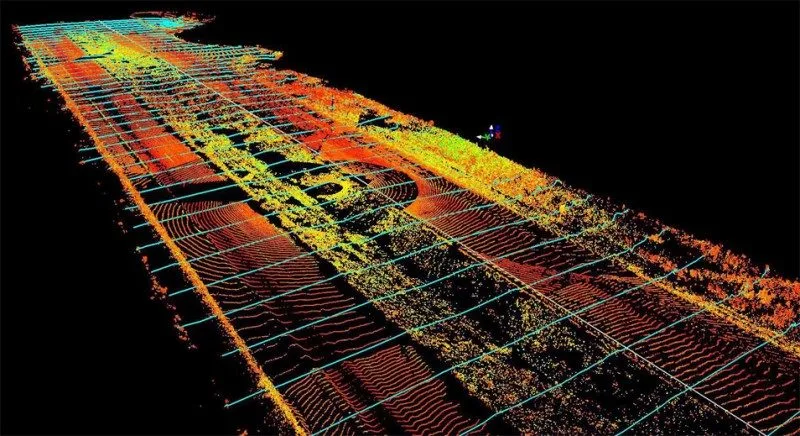

Для получения более подробной информации о рельефе и объектах может использоваться лазерное сканирование. Лазерный сканер направляет импульсы на поверхность и фиксирует отраженный сигнал, определяя расстояния до различных объектов. На основе большого количества измерений формируется облако точек. Оно позволяет подробно представить поверхность дороги, откосы, насыпи, канавы, инженерные сооружения и другие элементы.

Наземные лазерные сканеры особенно полезны там, где требуется высокая детализация отдельных объектов. С их помощью можно обследовать мосты, подпорные стены, развязки, тоннели и другие сложные конструкции. Воздушная съемка дороги, в свою очередь, позволяет быстро охватить протяженные участки. Совместное использование двух технологий дает более полную картину.

После завершения полевых работ начинается обработка данных. Фотографии с дрона объединяются в единую систему, а лазерные измерения преобразуются в облако точек. Затем выполняется привязка материалов, удаление лишних данных и формирование цифровых моделей. На их основе можно получить продольные и поперечные профили дороги, определить отметки, уклоны и геометрические характеристики.
