Аеродинамічна площа відкриття димових люків і зенітних ліхтарів: як її розраховують і що вимагають норми

Уявіть склад із десятком гарних зенітних ліхтарів на даху. Проєктувальник порахував їхню площу, звірив із відомістю, поставив підпис. На приймання приходить комісія, відкриває сертифікати — і виявляється, що «площа» в проєкті та «площа» в документах на виріб — це різні величини. Люки є, а система димовидалення формально не відповідає розрахунку. Така історія трапляється частіше, ніж хотілося б, і майже завжди її причина одна: плутанина між геометричною та аеродинамічною площею.

Цей матеріал для інженерів, проєктувальників і власників об'єктів, які хочуть розібратися, як працює природне димовидалення. Якщо ви шукаєте сертифіковані рішення для покрівлі, зверніть увагу на виробника MERCOR — компанію, що пропонує системи димовидалення та протипожежний захист. Нижче — спокійно й по кроках, без зайвої теорії: що таке аеродинамічна площа, звідки береться коефіцієнт витікання, від чого залежить потрібна площа та чому неправильний розрахунок не проходить приймання.

Дві площі, які легко сплутати

Природне димовидалення працює на простому фізичному принципі: гарячі гази легші за повітря, піднімаються вгору й виходять крізь отвори в покритті. Чим вільніше вони виходять, тим швидше будівля звільняється від диму, а люди та рятувальники мають більше часу.

Але «отвір» і «ефективний отвір» — не те саме.

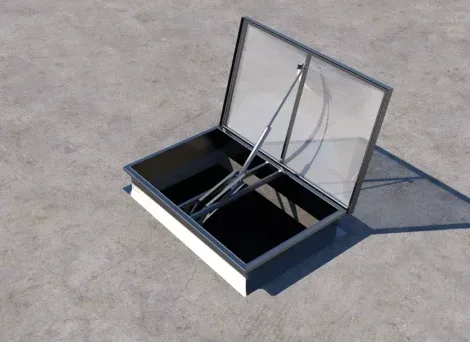

Геометрична площа (Av)

Це площа отвору в просвіті, яку можна виміряти рулеткою: ширина × довжина. Саме її зазвичай вказують у каталозі як розмір люка, наприклад 1,2 × 1,2 м (1,44 м²).

Аеродинамічна (активна) площа (Aa)

Це площа, яка реально «працює» на пропускання диму з урахуванням того, що відкрита стулка, рама, щитки та вітер перешкоджають потоку. Вона завжди менша за геометричну (або дорівнює їй лише в ідеальному випадку) і розраховується так:

Aa = Av × Cv

де Cv — коефіцієнт витікання (безрозмірне число від 0 до 1).

Проста аналогія: якщо відкрити водопровідний кран на повну, але перед струменем поставити долоню, води виходитиме менше, ніж дозволяє діаметр труби. Долоня — це відкрита стулка люка, яка частково загороджує потік.

Приклад, що показує різницю

Припустімо, у виробу геометрична площа відкриття Av = 2,0 м², а за результатами випробувань Cv = 0,6. Тоді:

• Aa = 2,0 × 0,6 = 1,2 м².

Якщо проєкт вимагає сумарної аеродинамічної площі 24 м², то потрібно 20 таких люків, а не 12, як вийшло б при розрахунку за геометричною площею. Різниця майже в півтора рази — і саме вона вирішує, чи пройде система приймання.

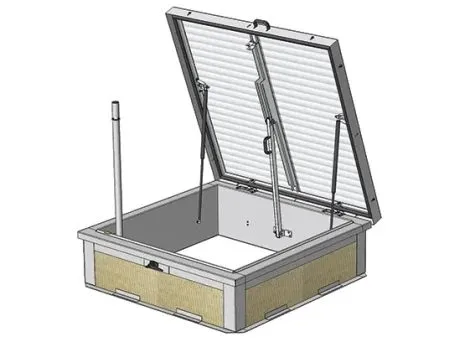

Коефіцієнт витікання Cv: що це і від чого залежить

Cv описує, наскільки «чесно» люк пропускає потік. На нього впливають:

1. Кут відкриття стулки. Стулка, відкрита на 90°, пропускає гази інакше, ніж відкрита на 60°.
2. Конструкція люка. Один чи два лопаті, наявність бічних щитків, висота борту (бортика), форма купола в зенітного ліхтаря.
3. Вітрові умови. Вітер може допомагати витяжці (створюючи розрідження з підвітряного боку) або заважати їй (тиснучи на відкриту стулку).
4. Положення стулки відносно напрямку вітру.

Важливо: Cv — не «довільна цифра з каталогу», а результат випробувань. Тому два люки однакового розміру можуть мати різну аеродинамічну площу, і порівнювати їх за геометрією некоректно.

Як це визначається за EN 12101-2

Європейський стандарт EN 12101-2 (в Україні діє його національний аналог ДСТУ EN 12101-2) встановлює вимоги й методи випробувань для природних димових і теплових витяжних пристроїв — NSHEV (natural smoke and heat exhaust ventilators). Саме на нього спираються виробники й проєктувальники.

Що перевіряють під час сертифікації:

• Аеродинамічні характеристики — коефіцієнт витікання Cv визначають в аеродинамічній трубі та/або за методикою, прописаною в стандарті, в умовах без вітру та з вітром. Результат — заявлена аеродинамічна площа Aa для конкретного виробу.
• Надійність спрацювання (Re) — пристрій має відкритися задану кількість разів без відмов. Для димових люків, які використовують лише при пожежі, вимоги нижчі; для тих, що ще й провітрюють приміщення щодня, — значно вищі.
• Час відкриття — відкриття в робоче положення має відбуватися за кілька десятків секунд (стандарт задає граничний час).
• Сніговий навантаження (SL) — люк повинен відкритися, навіть коли на ньому лежить сніг. Для України це не абстракція: у карпатському регіоні снігові навантаження суттєві.
• Вітрове навантаження (WL) — конструкція має витримувати тиск і розрідження.
• Робота за низьких температур (T) — відкриття при мінусових температурах.
• Стійкість до тепла (B) — виріб повинен залишатися працездатним під дією високої температури диму.

Результатом є декларація експлуатаційних характеристик (DoP) та CE-маркування, де вказані клас за кожним параметром і значення Aa. Ці документи — основа для проєктного розрахунку й для комісії.

Практична порада: у проєкті має бути вказана саме та модель і той самий розмір, що в сертифікаті. Заміна на «схожий» люк змінює Cv, а отже, і підсумкову аеродинамічну площу.

Від чого залежить потрібна площа відкриття

Універсальної цифри «стільки-то відсотків від площі підлоги» не існує, і це добре: так система підбирається під об'єкт, а не навпаки. Розрахунок зазвичай виконують за положеннями ДБН та за методиками європейських рекомендацій (зокрема технічного звіту CEN/TR 12101-5). Ключові вихідні дані такі.

1. Площа димової зони

Приміщення поділяють на димові зони за допомогою димових завіс і конструктивних елементів. Для кожної зони потрібна своя витяжка, розрахована окремо. Чим більша зона, тим більший об'єм диму, і тим більша потрібна площа відкриття. Детальніше про поділ об'єкта на зони — в окремому матеріалі про зонування й димові завіси.

2. Висота приміщення

Це один із найвпливовіших параметрів. У вищому приміщенні димовий шар має більше місця для накопичення, тому нижня межа диму опускається повільніше. Водночас вища «труба» створює сильнішу тягу. У розрахунку ці ефекти враховуються через необхідну товщину димового шару та висоту його нижньої межі над підлогою (так звану «вільну від диму зону»).

3. Пожежне навантаження і сценарій пожежі

Склад із поролоном або пластиком горить інакше, ніж склад із цегляною плиткою. Для розрахунку обирають розрахунковий сценарій пожежі: потужність тепловиділення, швидкість її зростання, площу вогню. Чим більше пожежне навантаження, тим більше диму й тепла виділяється і тим більша аеродинамічна площа потрібна.

4. Наявність спринклерів

Спринклерна система обмежує потужність пожежі. На об'єктах зі спринклерами розрахункова потужність, як правило, нижча, що відображається на вимогах до димовидалення. Ця залежність закладена в методиках розрахунку.

5. Компенсаційний приплив

Витяжка працює лише тоді, коли в будівлю надходить стільки ж повітря, скільки виходить разом із димом. Про це нижче.

Мінімальна ілюстрація розрахунку

Щоб побачити логіку, розглянемо спрощений, суто ілюстративний приклад (реальний проєкт виконується за нормами та спеціалізованим програмним забезпеченням):

Цифри умовні. Але видно головне: кількість визначається аеродинамічною, а не геометричною площею, і залежить від даних саме обраного виробу.

Де і як розміщувати люки на покрівлі

Навіть правильно розрахована площа не допоможе, якщо люки розставлено невдало. Загальні принципи розміщення:

• Рівномірно по зоні. Люки розподіляють так, щоб дим виходив з усього об'єму, а не лише з одного кута.
• У верхній частині покриття. Чим вище розташований отвір, тим ефективніше він забирає найгарячіші гази.
• У кожній димовій зоні — власні люки. Витяжка зони не може компенсуватися люками сусідньої зони.
• Дотримання відстаней між люками та до меж зони й елементів конструкції — вони наведені в нормах та інструкціях виробника.
• Не ближче, ніж потрібно, до перешкод на даху (парапети, надбудови, обладнання), бо вони створюють завихрення.

Вплив вітру і вітрові дефлектори

Вітер — окремий фактор. Він здатен як посилити витяжку, так і створити підпір, який «заганяє» дим назад. Тому:

• у люків із стулками, що відкриваються в один бік, важливо враховувати напрямок відкриття стосовно переважного вітру;
• вітрові дефлектори (бічні щитки, захисні екрани) допомагають зменшити негативний вплив вітру й стабілізувати Cv, але їхній ефект підтверджується випробуваннями — не слід додавати їх «від себе» без документів;
• коефіцієнти Cv для умов із вітром зазвичай нижчі, ніж для штилю, і це враховують у запасі.

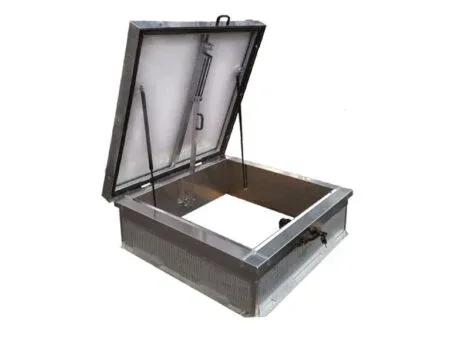

Керування: електричне, пневматичне, комбіноване

Люк має відкритися вчасно й гарантовано. Для цього застосовують такі варіанти керування.

Незалежно від типу, вимоги однакові: спрацювання за сигналом пожежної автоматики, можливість ручного дистанційного відкриття, резервний шлях спрацювання та регулярні функціональні випробування. Теми обслуговування й періодичних перевірок докладно розкрито в окремому матеріалі про те, що вимагає закон.

Компенсаційний приплив: другий бік тієї самої системи

Про цей елемент проєктувальники іноді «забувають», а потім дивуються, чому система не працює. Фізика проста: якщо з будівлі виходить дим, на його місце має надходити свіже повітря. Інакше в приміщенні виникає розрідження, двері «присмоктує», а витяжка слабшає або зупиняється зовсім.

Основні правила:

• площа припливних отворів має бути не меншою за площу витяжних, а на практиці її часто закладають із запасом (рекомендації нерідко говорять про співвідношення, що перевищує одиницю — точне значення визначає проєкт);
• приплив подають знизу, щоб не руйнувати димовий шар у верхній частині;
• швидкість повітря в припливних отворах обмежують, щоб потік не розмивав межу диму й не заважав евакуації;
• приплив може бути природним (відкривні ворота, жалюзі, двері) або механічним (вентилятори) — і його також потрібно автоматизувати.

Більше про цей напрямок — у статті про компенсаційний приплив повітря.

Чому неправильно розраховані люки не проходять приймання

Приймання димовидалення — це не візуальний огляд, а перевірка відповідності проєкту, документам і фактичній роботі. Типові причини відмови:

1. Розрахунок за геометричною площею. Проєкт «порахував» отвори, а не Aa. Комісія зіставляє з DoP і бачить недобір.
2. Невідповідність моделі. У проєкті одна модель, на даху — інша, з іншим Cv.
3. Відсутність документів. Немає DoP, сертифіката відповідності, паспорта чи інструкції з монтажу.
4. Недостатній компенсаційний приплив. Витяжка спроєктована, а припливу не вистачає.
5. Неправильне розміщення. Люки зібрані в одному місці, перекривають одну димову зону або стоять надто близько до перешкод.
6. Проблеми з керуванням. Люки не відкриваються за сигналом, час відкриття перевищує норму, немає дистанційного ручного пуску.
7. Невідповідність кліматичним класам. Для регіону із значним снігом поставлено люки з низьким класом SL.

Наслідки: припис, зупинка введення в експлуатацію, повторний розрахунок, заміна обладнання. Усе це значно дорожче, ніж правильний вибір на старті.

Чек-лист для проєктувальника і замовника

• [ ] У розрахунку використано аеродинамічну площу Aa, а не Av.
• [ ] Значення Cv взято з DoP конкретної моделі та розміру.
• [ ] Об'єкт розбито на димові зони, для кожної виконано окремий розрахунок.
• [ ] Враховано висоту приміщення, пожежне навантаження, наявність спринклерів.
• [ ] Класи SL, WL, T, B та Re відповідають умовам об'єкта.
• [ ] Люки розподілені по покрівлі рівномірно, відстані дотримано.
• [ ] Передбачено компенсаційний приплив з автоматизацією.
• [ ] Керування продубльовано, є дистанційний ручний пуск.
• [ ] Підготовлено комплект документів для комісії.
• [ ] Узгоджено план регулярних випробувань.

MERCOR: сертифіковані рішення для природного димовидалення

Для проєктів із природним димовидаленням важливо працювати з виробником, який надає повний комплект документів і чіткі характеристики кожного виробу. MERCOR — виробник сертифікованих рішень у сфері димовидалення та протипожежного захисту, що підтверджується відповідною документацією на продукцію. На етапі проєктування варто запитувати DoP, значення Cv і Aa для кожної моделі та рекомендації щодо розміщення й керування.

На заключення

Аеродинамічна площа — не формальність, а основа ефективності природного димовидалення. Саме вона, а не розмір люка в каталозі, показує, скільки диму реально вийде з будівлі. Розрахунок має спиратися на дані випробувань за EN 12101-2, враховувати розмір димової зони, висоту приміщення, пожежне навантаження, вітер і компенсаційний приплив, а також підтверджуватися повним пакетом документів. Тоді система не лише пройде приймання, а й спрацює тоді, коли від неї залежатимуть життя людей і збереження майна.
