Примечания:

1. Для всех марок эмалей и красок норму цвета устанавливают двумя образцами (эталонами) цвета "Картотеки", представляющими допускаемые отклонения цвета эмали и краски, и указывают в виде двух номеров образцов (эталонов) цвета "Картотеки". Если указан один номер, допускаемое отклонение нормируется контрольным заводским образцом цвета.

2. Номера образцов (эталонов) цвета "Картотеки" № 42, 46, 288, 294, 451 представляют собой допускаемое отклонение сигнальных цветов.


Приложения 1, 2. (Измененная редакция, Изм. № 2).


Приложение 3

Обязательное


Разметка изображений на знаках безопасности

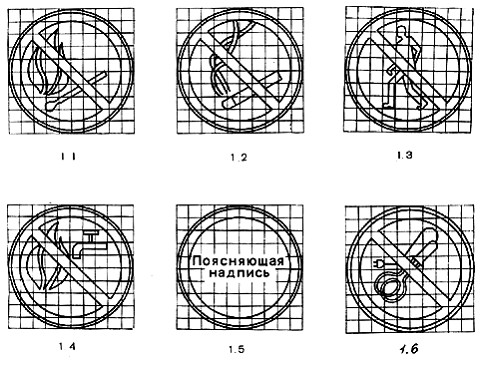

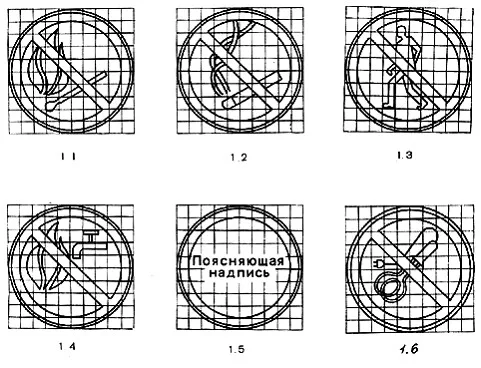

Запрещающие знаки

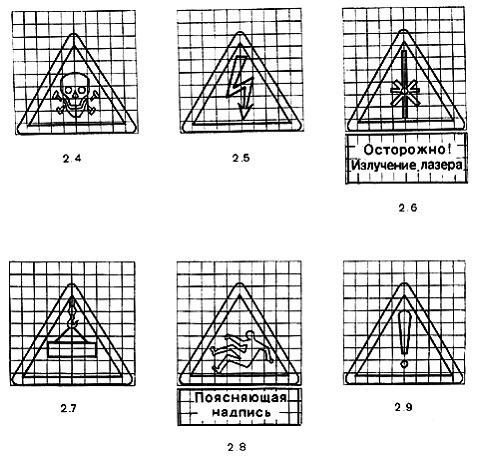

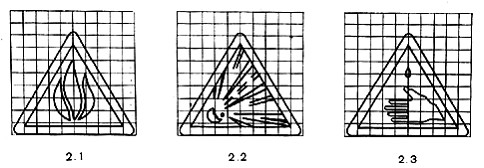

Предупреждающие знаки

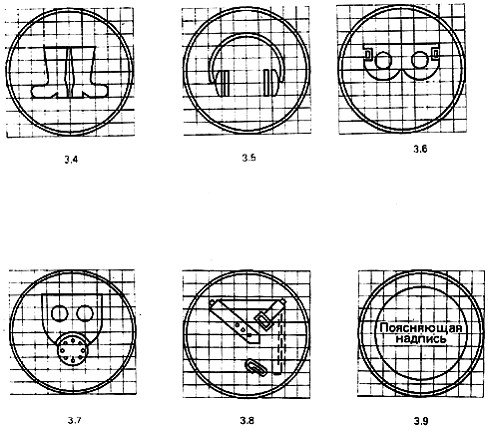

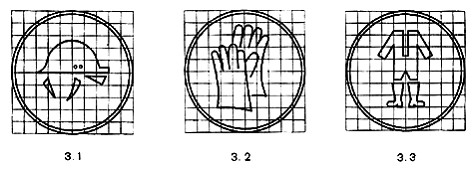

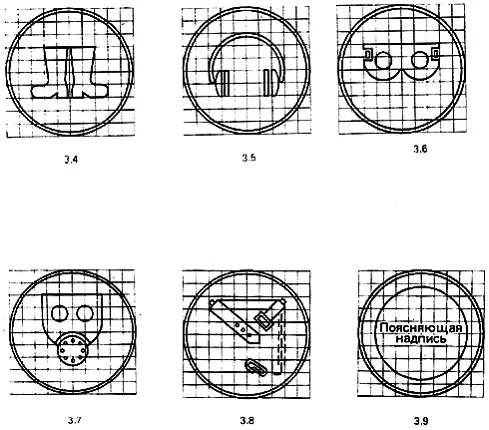

Предписывающие знаки

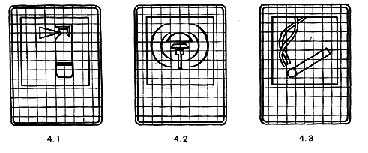

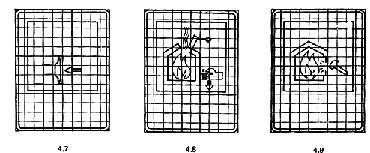

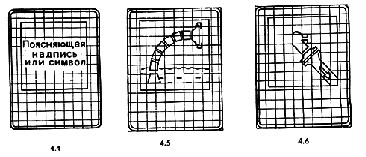

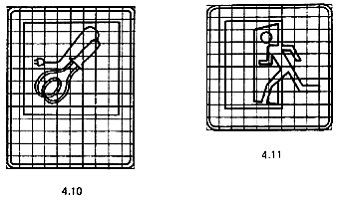

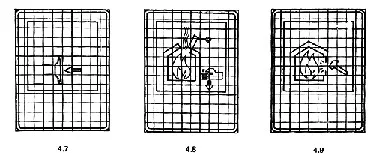

Указательные знаки



(Измененная редакция, Изм. № 1, 2).


Приложение 4

Обязательное

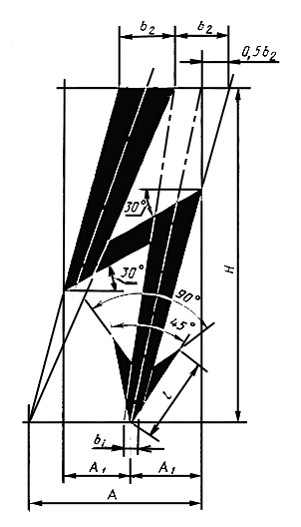

Форма и размеры символа электрического напряжения



Высота H символа должна быть от 6 до 1000 мм. Остальные размеры символа следует определять следующими соотношениями:

A=0,5H;

A1=0,2H;

b1=0,04H;

l=0,25H;

b2=0,16H.

Символ следует наносить на электрооборудование, электротехнические изделия и устройства, а также использовать в предупреждающем знаке 2.5.

Цвет символа должен быть черным или красным.

Символ следует наносить или устанавливать на контрастном фоне. Находиться символ должен в поле зрения людей, для которых он предназначен.

Необходимость и место нанесения символа на электротехнических изделиях должен определять разработчик изделий, исходя из требований безопасности.


(Введено дополнительно, Изм. № 2).
