Пральна машина зупинилася після короткого миготіння світла, а роутер перезавантажується без видимої причини? Такі симптоми не завжди означають поломку самого приладу. Нестабільна напруга може поступово пошкоджувати електроніку, тому не варто чекати, поки техніка остаточно вийде з ладу.
Перед вибором захисту слід з'ясувати:
які прилади найчутливіші до відхилень напруги;
чим відрізняються розеткові та щитові пристрої;
коли потрібен захист для однієї або трьох фаз.
Чому перепади напруги стали щоденною проблемою для домівок
Стрибки напруги виникають через нерівномірне навантаження на мережу, аварійні перемикання або несправності на лінії живлення. Особливо чутливими можуть бути котли, холодильники, кондиціонери, телевізори, комп'ютери та зарядні пристрої з електронними компонентами. У таких умовах реле контролю напруги постійно вимірює параметри мережі й відключає навантаження, коли вони виходять за встановлені межі. Після нормалізації напруги пристрій відновлює живлення, часто із заданою затримкою.
Небезпечними можуть бути не лише короткі різкі стрибки, а й тривала робота за заниженої чи завищеної напруги. За таких умов компресор холодильника або насос котла запускаються з перевантаженням, а блоки живлення можуть перегріватися. Реле не усуває несправності проводки та не замінює автоматичний вимикач. Його завдання - своєчасно розімкнути ланцюг, щоб техніка не працювала в потенційно небезпечному режимі.
Як працює реле контролю напруги і від чого воно захищає
Пристрій порівнює фактичну напругу з верхнім і нижнім порогами, які задає користувач або виробник. Якщо значення виходить за допустимий діапазон, внутрішнє реле розмикає контакти й знеструмлює підключену техніку. Коли напруга повертається до норми, починається відлік затримки повторного увімкнення. Вона допомагає уникнути частих запусків під час короткочасних коливань і захищає компресорне обладнання від надто частого вмикання.

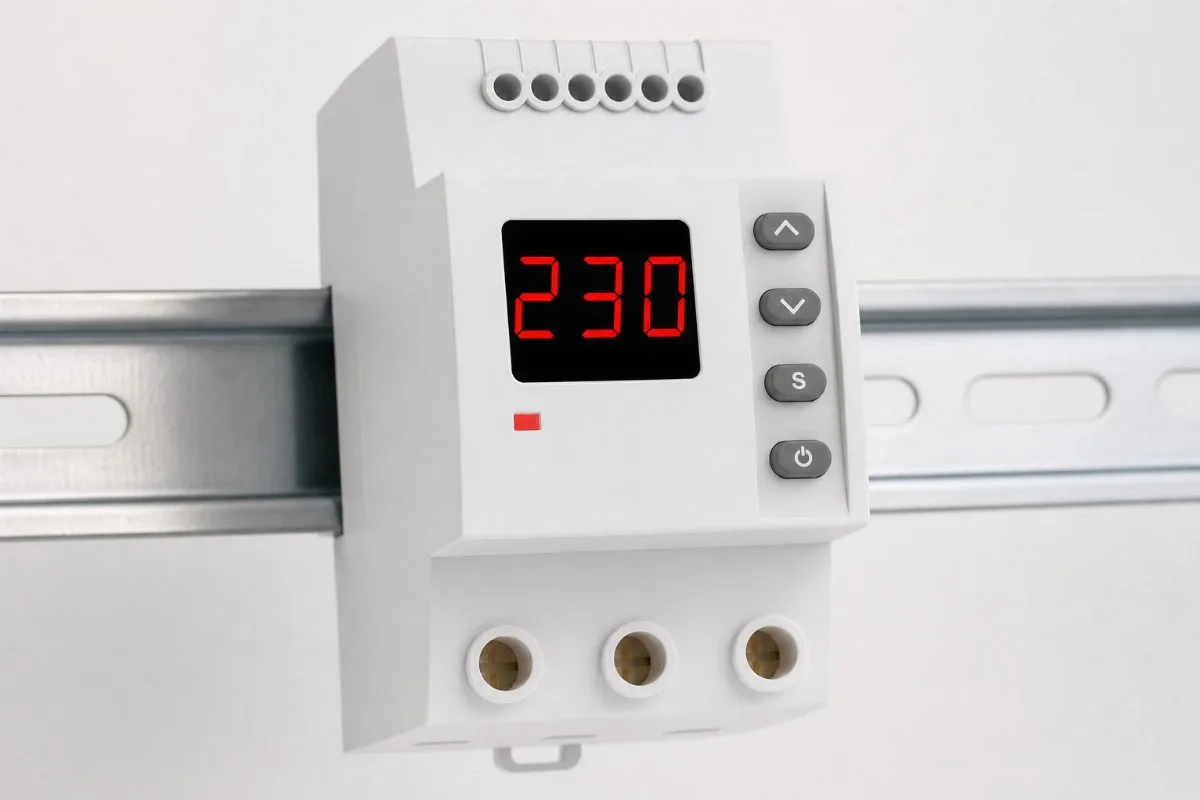

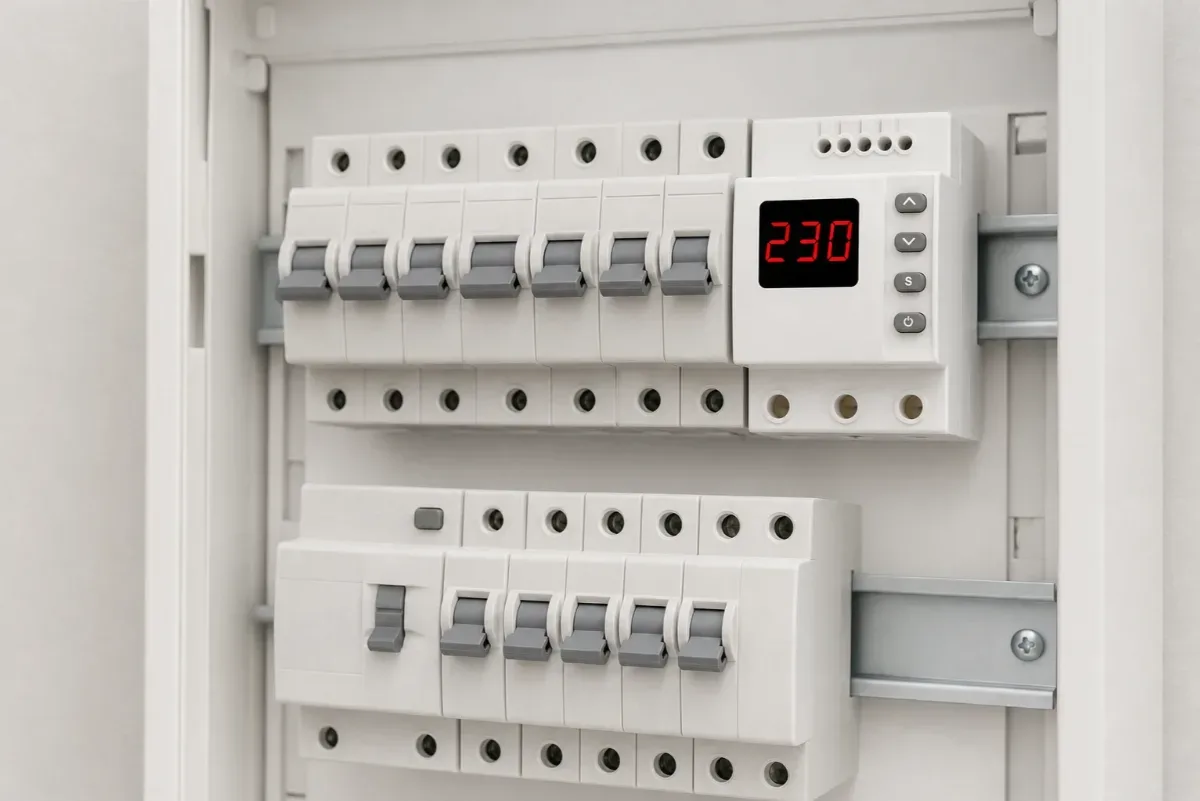

Захист добирають з урахуванням навантаження конкретної лінії. Для одного приладу зручно використовувати розеткову модель, яку підключають між розеткою та вилкою техніки. Пристрої на DIN-рейку встановлюють у щиті: вони можуть контролювати окрему групу споживачів або все житло.
Водночас реле не захищає від короткого замикання, витоку струму чи прямого грозового імпульсу. Для цього використовують автомати, ПЗВ або дифавтомати, а також пристрої захисту від імпульсних перенапруг.
Важливо: Номінальний струм реле має відповідати навантаженню лінії. Якщо через пристрій проходитиме більший струм, контакти можуть перегріватися навіть за нормальної напруги в мережі.
Однофазні та трифазні моделі: критерії вибору
Однофазне реле підходить для мережі 230 В у квартирі, приватному будинку або для окремого приладу. Воно контролює одну фазу та нуль, тому його використовують у більшості побутових ліній.
Трифазний варіант потрібен для мереж із трьома фазами, наприклад для відповідного обладнання в будинку чи майстерні. Таке реле відстежує параметри кожної фази, а деякі моделі також реагують на обрив або неправильне чергування фаз.
Тип пристрою | Коли обирати | Головний компроміс |
Розеткове однофазне | Для холодильника, котла, телевізора або іншого одного приладу | Захищає лише підключену техніку |
Однофазне на DIN-рейку | Для квартири, будинку чи окремої групи автоматів | Потребує монтажу в електрощиті |
Трифазне реле | Для трифазного вводу та обладнання 400 В | Потрібне правильне підключення всіх фаз |
Під час вибору перевіряють номінальний струм, спосіб встановлення, можливість налаштувати пороги та затримку повторного запуску. Для розеткових пристроїв також має значення допустима потужність. Наприклад, у характеристиках моделі РН-122 зазначено 3600 Вт. Параметри пристроїв для трифазних мереж можна зіставити: детальніше на сайті наведено характеристики таких моделей. Це допоможе не плутати реле напруги з реле контролю фаз.
Підхід Електроконтролю до підбору реле для квартири й будинку
Підбір починають зі схеми електропостачання та реального навантаження, а не з вибору бренду. Для захисту одного приладу достатньо розеткового рішення, а для всієї квартири доцільніше встановити реле на DIN-рейку в щиті.
У категорії Електроконтролю є розеткові та щитові моделі Zubr, Новатек-Електро і DigiTop, зокрема пристрої на 12 А, 16 А, 40 А, 50 А та 63 А. Це дає змогу підібрати реле під параметри конкретної лінії.
Послідовність вибору можна звести до трьох дій:
Визначити, що саме потребує захисту: окремий прилад, група розеток чи весь будинок.
З'ясувати тип мережі: однофазна вона чи трифазна.
Порівняти струм навантаження з номіналом реле та врахувати спосіб монтажу.
Якщо захист планують для нового щита або реконструкції проводки, місце для нього краще передбачити ще на етапі проєктування схеми. Електроконтроль виконує індивідуальне складання щитів з урахуванням навантаження та конфігурації приміщення, тому реле можна одразу включити до загальної системи захисту.
Гарантія та консультаційна підтримка допомагають уточнити сумісність пристрою з наявною проводкою. Правильно підібране реле не замінює справні автомати й якісний монтаж, але додає техніці захист від нестабільної напруги в мережі.
