Рекуператор для квартири: вибір, розрахунок повітря та правила монтажу

Рекуператор для квартири подає свіже повітря та повертає частину тепла витяжного потоку. Для настінних реверсивних моделей показник 80-90% у характеристиках зазвичай є піковим або лабораторним значенням на мінімальній швидкості, а середній реальний ККД за повний цикл зазвичай становить 55-75%. Потрібну продуктивність рахують приблизно по 30 м³/год на кожну людину. Для двох мешканців потрібні близько 60 м³/год реального повітрообміну, тому обирати пристрій треба за витратою повітря на комфортній швидкості, а не за максимальною цифрою в паспорті.

Що таке рекуперація повітря простими словами

Рекуперація передає тепло від теплого повітря, яке видаляється з квартири, холодному повітрю з вулиці без змішування самих потоків. Узимку це зменшує втрати тепла на вентиляцію, а влітку може частково знижувати приплив зовнішнього тепла, якщо в кімнаті прохолодніше, ніж надворі.

ККД рекуперації показує, яку частину можливої різниці температур повертає теплообмінник. Спрощений розрахунок має вигляд: ККД = (температура припливу після теплообмінника - температура зовні) / (температура в кімнаті - температура зовні) × 100%. Якщо в кімнаті +22 °C, надворі -8 °C, а приплив нагрівся до +13 °C, розрахунковий температурний ККД становить 70%.

ККД 70% не означає, що опалення можна вимкнути. Вентиляція все одно виносить частину тепла, корпус і повітроводи мають втрати, а під час розморожування продуктивність або ефективність можуть змінюватися. Рекуператор також не є кондиціонером: він не виробляє холод і зазвичай не керує вологістю самостійно.

Які типи рекуператорів підходять для квартири

Для готової квартири найчастіше використовують настінні децентралізовані пристрої, а для ремонту з можливістю прокласти повітроводи обирають центральну припливно-витяжну установку. Вибір залежить від кількості кімнат, потрібного повітрообміну, планування, доступу до фасаду та місця для мережі повітроводів.

Настінні децентралізовані рекуператори

Настінні децентралізовані рекуператори бувають реверсивними та двопотоковими. Реверсивний настінний рекуператор почергово видаляє і подає повітря через один канал у зовнішній стіні, зазвичай змінюючи напрямок циклом 60-70 с. Під час витяжного циклу керамічний акумулятор нагрівається, а після зміни напрямку віддає накопичене тепло холодному припливу.

Один реверсивний пристрій створює пульсуючий повітрообмін, тому для кількох кімнат практичніша синхронізована пара: один прилад працює на приплив, інший на витяжку, після чого напрямки змінюються. Це допомагає зберігати баланс тиску, але не замінює окрему витяжку кухні та санвузла.

Двопотоковий настінний рекуператор одночасно подає свіже та видаляє відпрацьоване повітря без пульсації. Потоки проходять через коаксіальний або розділений канал, а для передавання тепла використовується мідний чи пластинчастий теплообмінник.

Центральні системи

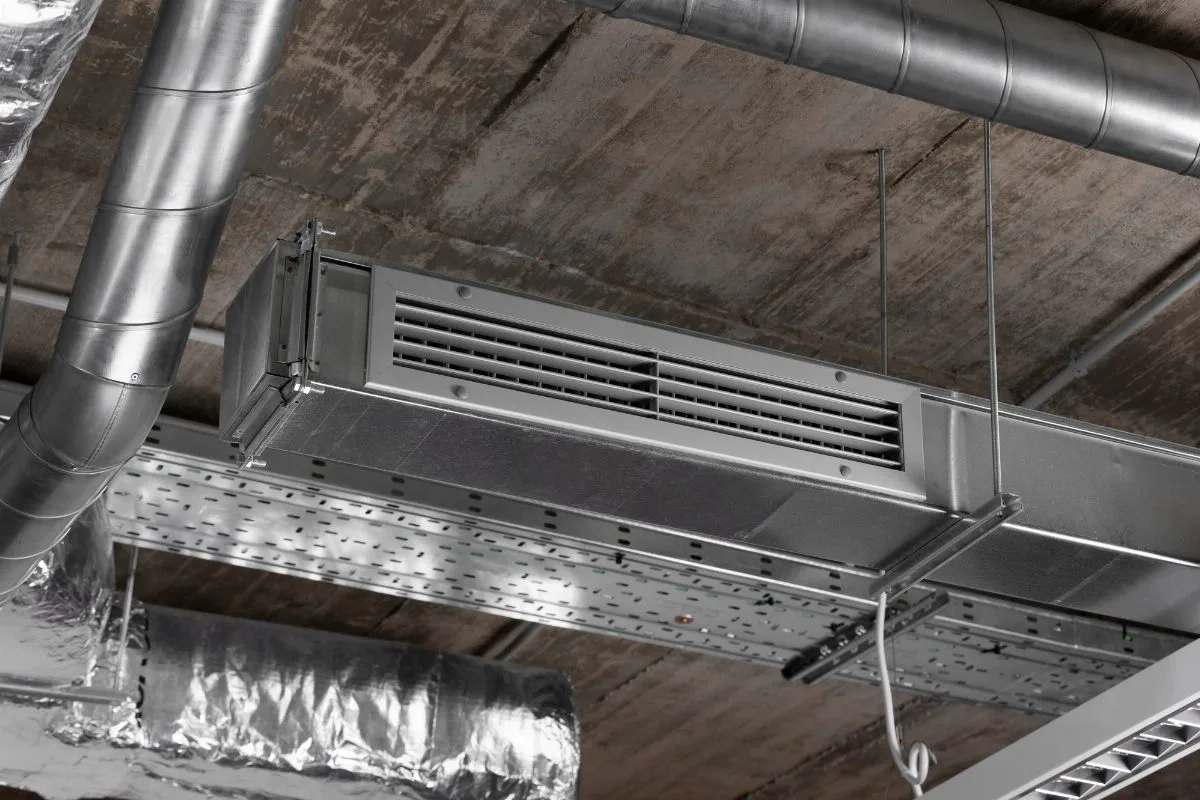

Центральна установка одночасно подає та видаляє повітря через окремі повітроводи. Пластинчастий теплообмінник розділяє потоки нерухомими пластинами, а роторний передає тепло обертовим барабаном і може частково переносити вологу, що залежить від конструкції.

Скільки повітря і рекуператорів потрібно квартирі

Початковий орієнтир становить близько 30 м³/год свіжого повітря на одну людину, але остаточну витрату перевіряють за призначенням кімнат і роботою витяжних каналів. Для однієї людини потрібно орієнтовно 30 м³/год, для двох 60 м³/год, для трьох 90 м³/год, для чотирьох 120 м³/год.

Кількість настінних рекуператорів визначають не лише за сумою паспортних максимумів. Якщо пристрій видає потрібний потік тільки на найгучнішій швидкості, у побуті мешканці зменшуватимуть режим і фактична вентиляція стане недостатньою. Розрахунок виконують за продуктивністю на тій швидкості, яку можна постійно використовувати вночі та вдень.

Для однокімнатної квартири з одним мешканцем іноді достатньо одного двопотокового пристрою або правильно організованої реверсивної пари. Для двох окремих спалень логічно передбачити подачу свіжого повітря до кожної кімнати, а перетікання забезпечити через підріз полотна міжкімнатних дверей, який зазвичай становить 1,5-2 см від чистової підлоги, або через перетічну решітку з площею живого перерізу орієнтовно 150-200 см² до кухні та санвузла.

Коли сумарна потреба перевищує можливості локальних приладів, кімнати ізольовані зачиненими дверима або потрібен контрольований баланс усієї квартири, доцільні проєктування і монтаж вентиляції з повітроводами, розрахунком опору мережі та налаштуванням кожної решітки. Центральну систему підбирають за розрахунковою витратою із запасом на опір фільтрів, теплообмінника, шумоглушників і каналів.

Де правильно встановлювати рекуператор

Настінний рекуператор встановлюють у житловій кімнаті на зовнішній стіні так, щоб зовнішній отвір забирав чисте повітря, а внутрішній потік не був перекритий меблями чи шторами. Точні відстані до стелі, кутів, вікон і сусідніх отворів беруть з монтажної схеми виробника та перевіряють на фасаді до буріння.

• Спальня. Приплив спрямовують так, щоб повітря перемішувалося з кімнатним і не дуло безпосередньо на ліжко.

• Вітальня або кабінет. Пристрій розміщують у зоні постійного перебування людей, залишаючи доступ для зняття фільтра й теплообмінника.

• Зовнішня стіна. Канал проходить без звужень, а конструкція та нахил назовні мають відповідати інструкції, щоб опади й конденсат не потрапляли до кімнати.

• Центральна система. Припливні решітки розташовують у спальнях і вітальні, витяжні у кухні, ванній, туалеті та допоміжних приміщеннях.

Реверсивний кімнатний рекуператор не слід використовувати як єдину витяжку над плитою або в санвузлі. Жир, пара й аерозолі швидко забруднюють теплообмінник, а зміна напрямку може повертати запахи. Кухонна витяжка над плитою повинна мати передбачений для неї канал і не створювати небезпечного розрідження за наявності газового обладнання.

Не можна бурити отвір без перевірки прихованої проводки, труб, арматури, несучої конструкції та правил зміни фасаду. Зовнішній ковпак не розміщують біля димоходів, вихлопів, сміттєвих зон або місць, де приплив може повторно засмоктувати видалене повітря. Відстань між забором і викидом центральної системи визначають проєктом та вимогами обладнання, щоб уникнути короткого замикання потоків.

Скільки електроенергії споживає рекуператор і як оцінити шум

Настінний рекуператор зазвичай споживає одиниці або десятки ватів, а центральна установка, залежно від продуктивності, опору мережі, автоматики та підігріву, десятки або сотні ватів. Точне значення беруть з паспорта для робочої швидкості, окремо враховуючи електричний переднагрівач, якщо він є.

Місячне споживання обчислюють за формулою: потужність у ватах × години роботи на добу × кількість днів / 1000. Наприклад, вентилятор потужністю 10 Вт за безперервної роботи протягом 30 днів використає 7,2 кВт·год, а установка потужністю 80 Вт використає 57,6 кВт·год. Це приклади розрахунку, а не характеристики конкретних моделей.

Шум порівнюють тільки для однакової витрати повітря та однакової відстані вимірювання. Для спальні корисно перевірити рівень звукового тиску саме на нічній швидкості, бо максимальний режим часто призначений для короткого провітрювання. Додатковий шум виникає через завищену швидкість повітря, вузькі решітки, вібрацію корпусу, неправильне свердління каналу та відсутність шумоглушників у центральній мережі.

Як обслуговувати фільтри, конденсат і захист від замерзання

Фільтри потрібно регулярно оглядати й очищати або замінювати за інструкцією, бо забруднений фільтр зменшує повітрообмін і збільшує шум та споживання вентилятора. Періодичність залежить від пилу, сезону, поверху, близькості дороги та класу фільтра, тому універсальний календар без огляду ненадійний.

Грубий фільтр захищає вентилятор і теплообмінник від пилу та комах, а тонше очищення краще затримує дрібні частинки, але створює більший опір. Підвищувати клас фільтра без перевірки вентилятора не слід: реальна подача може впасти нижче розрахункової. Після обслуговування фільтр встановлюють у правильному напрямку, а кришку герметично закривають.

Конденсат утворюється, коли вологе витяжне повітря охолоджується нижче точки роси. У центральних пластинчастих установках потрібні правильно влаштований дренаж, сифон за вимогами виробника й доступ для очищення; у настінному каналі критичні правильний нахил, герметизація проходу та зовнішній захист від опадів.

За морозу конденсат може замерзати та перекривати теплообмінник. Захист реалізують автоматичним зниженням припливу, періодичним розморожуванням, байпасом або переднагрівом, залежно від конструкції. Якщо взимку зменшилася подача, з’явився нетиповий шум чи вода, прилад треба оглянути, а не постійно запускати на максимальній швидкості.

Які помилки знижують ефективність вентиляції

Найчастіші проблеми виникають через підбір за максимальною продуктивністю, відсутність шляху перетікання повітря та ігнорування штатної витяжки. Рекуператор працює як частина повітряного маршруту: чисті кімнати отримують приплив, повітря проходить через квартиру, а забруднене видаляється з кухні та санвузла.

1. Купувати один малий пристрій на всю багатокімнатну квартиру без розрахунку 30 м³/год на людину.

2. Порівнювати ККД різних приладів без урахування температур, витрати повітря та режиму випробування.

3. Закривати міжкімнатні двері без проміжку або перетічної решітки, блокуючи рух повітря до витяжних зон.

4. Встановлювати реверсивний прилад біля плити або використовувати його замість санвузлової витяжки.

5. Розміщувати приплив біля джерела диму, вихлопів чи власного викиду повітря.

6. Не залишати доступу до фільтра, вентилятора, теплообмінника та дренажу.

7. Ігнорувати шум на потрібній продуктивності й постійно експлуатувати пристрій тільки на мінімальному режимі.

8. Не перевіряти роботу природних каналів та вплив кухонної витяжки, особливо у квартирі з газовими приладами.

Ціна рекуператора та системи залежить від продуктивності, типу теплообмінника, фільтрації, автоматики, кількості отворів, довжини й складності повітроводів, доступу до фасаду та оздоблювальних робіт. Порівнювати слід не лише обладнання, а повний склад системи, монтаж, балансування і подальшу доступність витратних матеріалів.

Часті питання

Короткі відповіді нижче допомагають перевірити базовий вибір, але кількість обладнання та місця отворів визначають після огляду планування, фасаду й чинних витяжних каналів.

Де правильно встановити рекуператор?

Настінний рекуператор ставлять у спальні, вітальні або кабінеті на зовнішній стіні, з вільним доступом для сервісу. Потік не повинен дути на ліжко чи робоче місце, а зовнішній забір розміщують подалі від диму, вихлопів і вентиляційних викидів.

Яка система вентиляції потрібна для квартири?

Квартирі потрібна організована подача повітря до житлових кімнат, перетікання через коридор і видалення через кухню та санвузол. У готовому ремонті це можуть забезпечувати локальні пристрої разом зі справними витяжними каналами, а для кількох ізольованих кімнат зручніша збалансована центральна система.

Навіщо потрібен рекуператор?

Він забезпечує контрольований приплив свіжого повітря без постійно відчиненого вікна та повертає частину тепла витяжного потоку. Це зменшує вентиляційні тепловтрати, але не скасовує опалення, прибирання джерел вологи й обслуговування фільтрів.

Що таке рекуперація?

Рекуперація є передаванням тепла між витяжним і припливним повітрям через теплообмінник. Потоки зазвичай розділені, тому тепло переходить, а відпрацьоване повітря не повинно напряму повертатися до кімнати.

Який рекуператор вибрати для квартири?

Універсального типу немає: для однієї готової кімнати зручний настінний прилад, а для кількох приміщень і комплексного ремонту частіше підходить центральна система. Вибір перевіряють за реальною витратою на тихому режимі, зимовим алгоритмом, фільтрами, доступом до сервісу та сумісністю зі штатною витяжкою.

Скільки електроенергії споживає рекуператор?

Вентилятори настінного пристрою зазвичай споживають одиниці або десятки ватів, а вентилятори центрального агрегату зазвичай споживають десятки або сотні ватів. Для точного місячного значення паспортну потужність робочого режиму множать на години роботи і ділять на 1000, а електричний підігрів рахують окремо.
