Шаровой кран – это запорная трубопроводная арматура, которая имеет внутреннюю регулируемую часть характерной формы. Подобные изделия очень популярны, ведь доступны по цене, они надежны, а конструкция долговечна. Чтобы правильно выбрать такую арматуру, нужно знать, на какие параметры обращать внимание в первую очередь.

Преимущества шаровых кранов

Такой вид запорной арматуры имеет много преимуществ, среди основных:

  • минимальное время отклика при закрытии/открытии;
  • высокая надежность;
  • полная герметичность;
  • простота конструкции, что гарантирует долговечность;
  • минимальный износ даже при активной амортизации;
  • отсутствие уязвимых деталей;
  • компактные габариты;
  • нет застойных зон и завихрений;
  • доступно применение даже для загрязненных/вязких потоков воды;
  • доступная цена.

Чтобы ощутить все преимущества шаровых кранов, очень важно правильно подобрать. По каким параметрам это делать, разберемся далее.

Выбор типа шарового крана

Для начала следует определиться с типом арматуры. Существуют полно-, стандартно-, неполнопроходные. У первого варианта затворное отверстие почти один в один совпадает с диаметром монтажного в трубе, на которой он устанавливается. Прохождение жидкости у него варьируется в пределах 90-99%. Подходит для инженерных коммуникаций большого сечения.

Стандартнопроходные – отверстие меньше на один типоразмер, что дает пропускную способность в пределах 70-90%. Подходит для коммуникаций, где частичное уменьшение напора некритично.

Неполнопроходные имеют проходное отверстие, которое существенно меньше диаметра трубы. Пропускная способность 40-70%.

Определение способа крепления

Следующий важный момент – способ крепления, есть такие варианты:

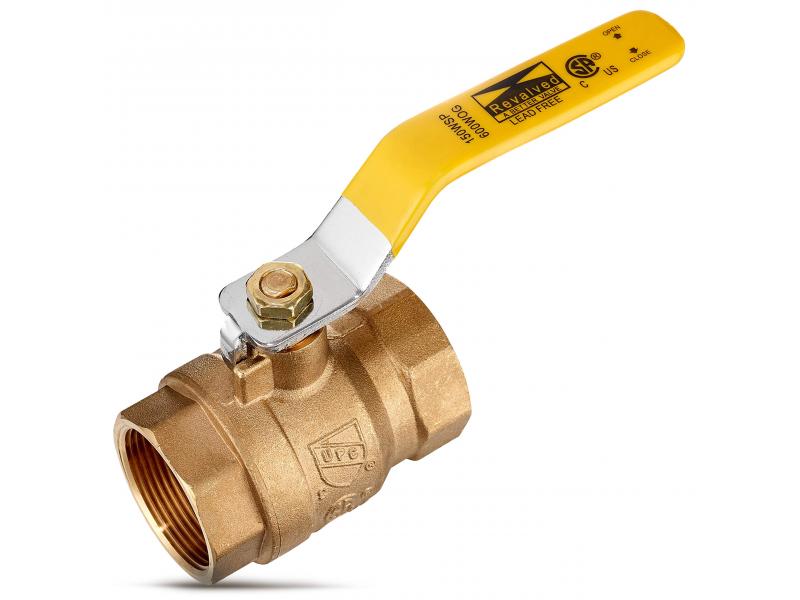

  • муфтовые – у них внутренняя коническая или цилиндрическая резьба;
  • сварные – привариваются к трубам, что обеспечивает максимальную герметичность;

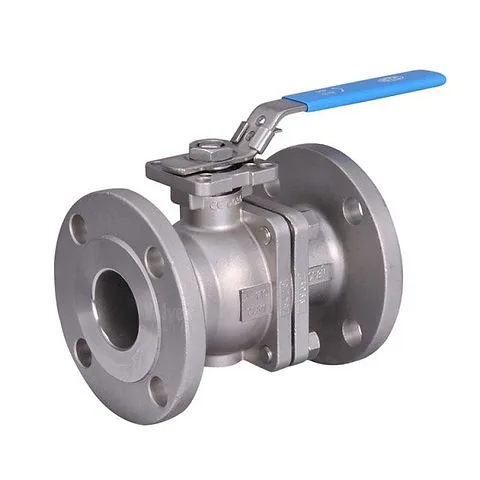

  • фланцевые – скручиваются при помощи фальцев. Корпус может состоять из частей, то есть будет разборным или же иметь цельную конструкцию;
  • комбинированные. Достаточно универсальные, ведь удается присоединять к трубопроводу разными способами.

После определения способа следует найти подходящие диаметры кранов. Он указывается на корпусе как в мм, так и в дюймах. В первом случае это будет 15, 20, 25, 32, 40, 50 мм, во втором ½, ¾, 1, 1 ¼, 1 ½, 2. Это самые распространенные варианты для бытовых приборов.

Поиск оптимальной конструкции запорного элемента

Конструкции тоже следует уделить внимание. Так, шар может быть плавающим. Подобный вариант является сферической пробкой, которая прочно не соединена со шпинделем и движется относительно нее. При появлении давления от потока перемещаемой жидкости затвор прижимается к уплотнителю и тем самым перекрывает кран. Подходит такая запорная арматура для трубопроводов диаметром до 200 мм.

Кран с шаром в опоре имеет такую же сферическую пробку, однако она проворачивается в специальных опорах. В ней присутствует осевой выступ – цапфа в нижней части. Преимущества подобной конструкции в существенном уменьшении усилия, которое необходимо для управления краном.
