В широком ассортименте представлены виды кабелей и проводов, при этом они отличаются эксплуатационными характеристиками, конструктивными особенностями, целевым назначением, местом прокладки и др.

Для безопасного и надежного выполнения электромонтажных работ следует правильно подобрать типы проводов, учитывая ряд факторов. Для этого поможет удобная таблица сечения кабелей, в которой указаны необходимые параметры с учетом напряжение сети, токоведущей способности, напряжение и метража электролинии.

Какие бывают виды проводов?

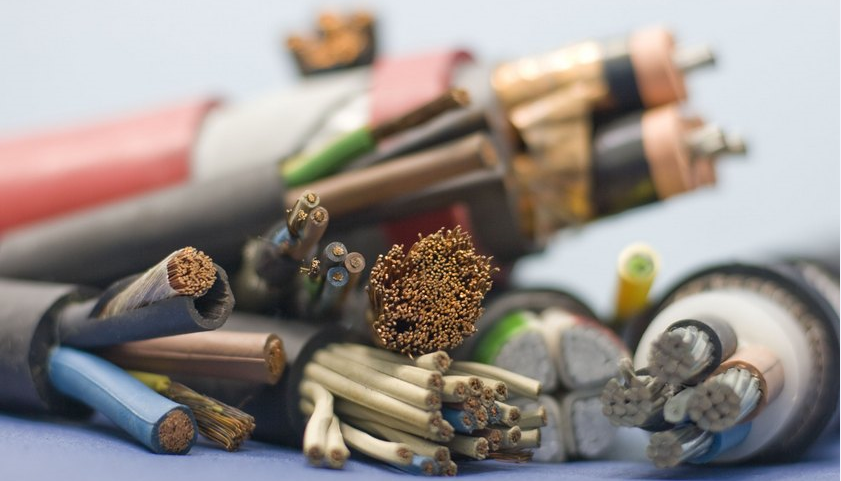

Кабель – гибкое изделие, состоящее из одной или нескольких жил, скрученных между собой и заключенных в защитную оболочку.

Основные виды кабелей:

  • по назначению: силовые, контрольные, монтажные, кабели связи, оптические кабели и др.;
  • по материалу жил: медные, алюминиевые, реже стальные;
  • по типу изоляции: ПВХ, резина, полиэтилен, сшитый полиэтилен и др.;
  • по типу брони: бронированные, небронированные.

Перед покупкой следует изучить характеристики и подбирать изделие с учетом целевого назначения и условий эксплуатации.

Характеристики кабельной продукции

Технические характеристики кабеля пвс, как и других типов такие:

  • напряжение: показывает максимальное напряжение, на которое рассчитан кабель;
  • ток: указывает максимальный ток, который может пропускать провод;
  • площадь поперечного сечения жил;
  • электрическое сопротивление;
  • тип и толщина изоляции жил;
  • тип и толщина оболочки.

Кроме основных характеристик, кабельная продукция может иметь и дополнительные характеристики.

Это диапазон температур, при котором может эксплуатироваться кабель, устойчивость к агрессивным средам, степень гибкости, срок службы. При выборе важно учитывать все характеристики, а также условия эксплуатации и покупать в проверенном интернет-магазине, где представлена сертифицированная продукция.

Сечение провода таблица

Подобрать сечение провода можно по простой таблице, и для этого необходимо знать значение электрического тока.

Сечение жилы (мм²)

Допустимый ток (А)

0,5

6

1,0

10

1,5

16

2,5

25

4,0

32

6,0

40

10,0

50

16,0

63

25,0

80

35,0

100

50,0

125

70,0

160

95,0

200

120,0

250

150,0

300

185,0

350

240,0

400

Сечение кабеля — площадь поперечного сечения его жил. Оно измеряется в квадратных миллиметрах (мм²) и является одним из важнейших параметров, от которого зависит пропускная способность. Чем больше сечение кабеля, тем больше ток он может пропустить.

Существует несколько способов определения сечения кабеля:

  • по диаметру жилы. Для измерения необходимо использовать штангенциркуль, рассчитывают по формуле: S = π * (d/2)², где S — площадь сечения, d — диаметр жилы;
  • по маркировке кабеля. На кабеле обычно указывается его сечение. Например, марка ВВГнг-LS 3х1,5 имеет сечение жил 1,5 мм²;
  • при помощи онлайн-калькуляторов.

Стоит отметить, что сечение провода должно соответствовать мощности нагрузки. При прокладке кабеля необходимо соблюдать правила пожарной безопасности, при этом он должен быть защищен от механических повреждений. Это обеспечит его надежную работу и продлит срок эксплуатации.
