пальці водія - 25 мм;
кисті рук або ступні ніг водія - 50 мм;
руки або ноги водія - 100 мм.
Здійснення цих заходів у конструкції навантажувача не повинне приводити до обмеження сектора огляду водія чи свободи його рухів.
Допускається для забезпечення зазначеного вільного простору застосовувати захисні щитки.
4.6.4. Для доступу водія на робоче місце навантажувачі мають бути обладнані засобами доступу - підніжками і драбинами з поручнями (ручками). Допускається використовувати як поручні та проміжні підніжки конструктивні елементи навантажувача.
Параметри засобів доступу до робочого місця водія навантажувача:
висота розташування нижнього східця відносно опорної поверхні коліс навантажувача (підлоги або майданчика) - не більше 450 мм;
ширина східця - не менше 130 мм;
глибина східця - не менше 100 мм;
інтервал між східцями - від 200 мм до 300 мм (має бути постійним);
довжина частини поручня (ручки), що охоплюється рукою, - не менше 120 мм;
діаметр поручня (ручки) - від 15 мм до 20 мм;
відстань від поверхні поручня (ручки), що охоплюється рукою, до будь-якого елемента конструкції навантажувача - не менше 50 мм.
4.6.5. Рукоятки та контактні поверхні органів керування мають бути виконані з матеріалів, стійких до корозії, нетоксичних і з низькою теплопровідністю.
4.6.6. Важелі (рукоятки) керування (у нейтральному положенні), гальмівні педалі, кермове колесо, крім важеля стоянкового гальма у відпущеному положенні (положення "Вгору"), можуть виступати за межі горизонтальної проекції захисного навісу в бік вантажопідіймача не більше ніж на 150 мм.
4.6.7. Робоче місце водія, який сидить, має обладнуватися сидінням водія.
4.6.8. За необхідності, наприклад для супроводжуючої особи тощо, на робочому місці водія може бути передбачене друге сидіння.
4.6.9. Параметри сидіння та його елементів мають бути пов'язані з положенням контрольної точки сидіння (SIP) відповідно до вимог НД.
4.6.10. Конструкція сидіння має забезпечувати регулювання його положення в горизонтальному (подовжньому) напрямку відносно середнього положення не менше ніж на 50 мм у кожен бік.
4.6.11. Конструктивні елементи навантажувача, розташовані під сидінням, не повинні виступати за передній край подушки сидіння, що перебуває в крайньому передньому положенні, більше ніж на 50 мм у верхній частині та більше ніж на 80 мм у нижній частині.
4.6.12. Робоче місце водія, який сидить, може влаштовуватися в кабіні з урахуванням вимог пунктів 4.6.3 і 4.10.2 - 4.10.11 цих Правил.
Кабіни мають обладнуватися дверима з замком, що замикається ключем.
4.6.13. Якщо закрита кабіна має опалення, то опалювальний прилад повинен забезпечувати рівномірний розподіл теплого повітря в кабіні, а також має бути передбачений відповідний пристрій (щиток, екран тощо), що захищає водія від опіків.
4.6.14. Мають бути передбачені пристрої для провітрювання кабіни (вентилятор тощо).
4.6.15. Якщо вікна кабіни скляні, то скло має бути безпечним. Лобове та заднє стекла мають бути оснащені склоочисниками.
4.6.16. Оглядовість з робочого місця водія має відповідати вимогам НД.
4.6.17. З робочого місця водія, за вертикального положення вантажопідіймача, має бути забезпечена видимість кінця однієї з вил у крайньому верхньому та нижньому положеннях, а також при висоті підіймання вил 1200 мм.
Довжина невидимої частини майданчика позаду навантажувача не повинна перевищувати величину 1,2 радіуса повороту.
4.6.18. Кабіна водія повинна бути обладнана дзеркалом заднього виду, сонцезахисним пристроєм (козирок, шторка тощо), заскленим вікном стелі, елементами конструкції для природної вентиляції кабіни за закритих дверей.
4.6.19. На замовлення споживача кабіна водія може оснащуватися опалювальним приладом, обмивачем лобового скла, гачком для одягу, додатковим дзеркалом заднього виду, захисними ґратами (рамкою) для вантажу, склоочисником вікна стелі тощо.
4.6.20. Платформа водія на навантажувачі, що виходить за межі робочого місця водія, має бути сконструйована так, щоб витримувати подовжнє зусилля, відповідне масі завантаженого навантажувача та прикладене у напрямі подовжньої осі навантажувача. Платформа водія включає підсилюючі елементи конструкції і всі частини навантажувача, що беруть участь в упорі платформи деформації від дії подовжнього зусилля.
4.6.21. Поверхня платформи водія навантажувача, керованого стоячим водієм, має бути шорсткою, з піднесенням біля країв або мати захисний борт заввишки не менше 25 мм для унеможливлення зісковзування ноги водія.
4.6.22. Платформа водія, розташована консольно на навантажувачі з противагою (виступає за зовнішній контур навантажувача), повинна мати бокову або передню огорожу, за винятком штабелеукладачів, керованих водієм з підлоги.
4.6.23. Платформа водія, яка може складатися або повертатися, має бути оснащена пристроями, що унеможливлюють мимовільне складання або повертання, коли водій перебуває на ній.
4.6.24. Платформа водія, яка розташовується (або може бути піднята) на висоті більше ніж 1 м від опорної поверхні коліс, має бути обладнана поручнями.
Поручні повинні мати висоту від 900 мм до 1100 мм, вимірювану між верхом поручня і платформою, і повинні бути здатні витримувати навантаження 900 Н, прикладене у будь-якому горизонтальному напрямку. Знімні або шарнірні поручні мають бути влаштовані так, щоб їх установлення на місце було без зусиль.
У разі використання додаткової платформи (наприклад, у комплектувальників, навантажувачів з місцем водія, що піднімається, тощо) поручень з відкритого боку платформи (боку вантажу) водія можна не встановлювати. Коли використовують знімні або шарнірні поручні або коли не ставлять поручень з відкритого боку (боку вантажу), мають бути передбачені інші способи захисту водія від падіння.
Повинні бути передбачені засоби для захисту працівників у їх нормальному положенні під час роботи від рухомих частин навантажувача, які можуть становити небезпеку.
4.6.25. Робоча платформа, призначена для підіймання працівників (наприклад, для цілей технічного обслуговування, ремонту тощо), має бути споряджена засобами кріплення та надійної фіксації платформи до вантажопідіймача (до каретки і (або) до вил), а також засобами для кріплення та надійної фіксації запобіжних поясів працівників.
4.6.26. Робоча платформа повинна мати поверхню підлоги, що перешкоджає ковзанню, і має бути обладнана поручнями, що відповідають вимогам пункту 4.6.24 цих Правил, захисним бордюром заввишки не менше 100 мм з усіх боків і бути захищеною від тих рухомих частин навантажувача, які можуть становити небезпеку.
4.6.27. Допустимий рівень шуму та вібрації в кабіні чи на робочому місці водія не повинен перевищувати граничнодопустимих рівнів відповідно до Санітарних норм виробничого шуму, ультразвуку та інфразвуку ДСН 3.3.6.037-99, затверджених постановою головного державного санітарного лікаря України від 01.12.99 N 37, Державних санітарних норм виробничої загальної та локальної вібрації ДСН 3.3.6.039-99, затверджених постановою головного державного санітарного лікаря України від 01.12.99 N 39, "Санитарных правил по гигиене труда водителей автомобилей", затверджених Головним державним санітарним лікарем СРСР від 05.05.88 N 4616-88 (далі - СП 4616-88), та чинних НД.
Параметри мікроклімату в кабіні на робочому місці водія повинні відповідати вимогам СП 4616-88.
Уміст хімічних речовин у повітрі кабіни чи на робочому місці водія (у повітрі робочої зони навантажувача) не повинен перевищувати граничнодопустимих концентрацій відповідно до вимог СП 4616-88 і чинних НД.
Рівні напруженості електромагнітного поля в кабіні чи на робочому місці водія не повинні перевищувати граничнодопустимих рівнів відповідно до Державних санітарних норм і правил при роботі з джерелами електромагнітних полів, затверджених наказом Міністерства охорони здоров'я України від 18.12.2002 N 476, зареєстрованих у Міністерстві юстиції України 13.03.2003 за N 203/7524.
Рівні напруженості електростатичного поля на поверхні полімерних матеріалів, якими оздоблена кабіна (стіни, підлога, панелі керування, органи керування тощо), і рівні напруженості електростатичного поля в кабіні мають відповідати "Санитарным правилам и нормам по применению полимерных материалов в строительстве. Гигиенические требования", затвердженим Міністерством охорони здоров'я СРСР від 12.08.91 (СанПіН N 6027-А-91), і чинним НД.
4.6.28. Матеріали, що використовуються для оздоблення кабіни чи робочого місця водія (стіни, підлога, панелі керування, органи керування, сидіння тощо), повинні відповідати НД та мати висновок державної санітарно-епідеміологічної експертизи.
4.7. Вимоги до органів керування повертанням коліс
4.7.1. Органи кермового керування навантажувача з розташованим на ньому водієм мають бути розміщені всередині контуру навантажувача в плані і мати захист, щоб унеможливити травмування водія.
4.7.2. Коли керування навантажувачем здійснюють за допомогою тільки однієї руки, кнопки керування зміною напряму руху мають бути встановлені всередині кола кермового колеса і мають бути вжиті заходи, щоб унеможливити травми рук водія. Якщо за деяких умов експлуатації є ризик виникнення ударів в системі кермового керування, то передавання їх на кермове колесо має бути таким, щоб унеможливити будь-яку небезпеку для руки або плеча водія.
4.7.3. У разі використання кермового колеса з кнопкою його конструкція має бути такою, щоб зменшити ризик небезпеки, який викликається швидким поверненням кермового колеса після повороту, або кермовий механізм має бути сконструйований таким чином, щоб перешкоджати будь-якому швидкому поверненню кермового колеса. Необхідно використовувати кнопки зміни напряму руху такого типу, щоб їх можна було привести в дію і всередині кола кермового колеса.
4.7.4. У навантажувачів, на яких водій розташований обличчям до напрямку руху і якими він керує за допомогою кермового колеса (горизонтального, похилого або вертикального), обертання кермового колеса за годинниковою стрілкою має, у разі руху вперед, повертати навантажувач праворуч.
4.7.5. У навантажувачів, на яких водій розташований боком до напрямку руху і якими він керує за допомогою кермового колеса (горизонтального, похилого або вертикального), обертання кермового колеса за годинниковою стрілкою має повертати навантажувач за годинниковою стрілкою, коли навантажувач пересувається з вантажем, розташованим ззаду.
4.7.6. Якщо навантажувачі були сконструйовані і виготовлені з системою кермового керування за зворотним принципом, ніж зазначено в пунктах 4.7.4 і 4.7.5 цих Правил, то експлуатувати такі машини допускається за умови, що спосіб маневрування точно вказаний у настанові з експлуатації та на місці водія поблизу органів керування.
4.7.7. Кут вільного повороту (люфт) кермового колеса навантажувачів не повинен перевищувати 20° від положення кермового колеса, відповідного положенню керованих коліс під час руху навантажувача прямою. Для навантажувачів покращеної прохідності кут вільного повороту (люфт) кермового колеса повинен бути не більше 25°.
4.7.8. Зусилля на ободі кермового колеса під час повороту навантажувача, визначене відповідно до вимог НД, має бути не більше 120 Н, при цьому навантаження на керований міст має бути максимальним. За необхідності розвернути навантажувач на мінімальному радіусі повороту зусилля на ободі кермового колеса має бути не більше 160 Н.
4.7.9. Кути повороту, кути розвалу та сходження керованих коліс навантажувача, кути нахилу шкворня мають бути зазначені в настанові з експлуатації навантажувача.
4.7.10. На дишлі штабелеукладачів (з електроприводом і ручних), керованих водієм з підлоги, має бути передбачена відповідним чином оформлена рукоятка для захисту рук водія від травм, які можуть бути нанесені стулковими дверима, стінами, колонами тощо. Переміщення дишла за годинниковою стрілкою відповідає повороту штабелеукладача в тому ж напрямі, при цьому вантаж розташований позаду.
4.8. Вимоги до органів пуску в хід і зупинки
4.8.1. Навантажувачі мають бути оснащені робочим і стоянковим гальмами відповідно до глави 4.2 цих Правил.

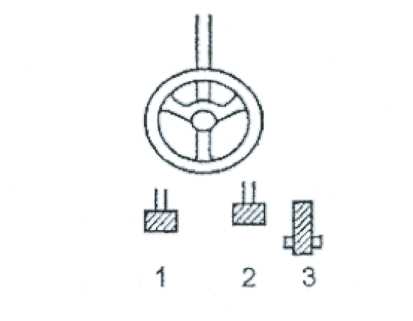

4.8.2. Педалі акселератора, гальма і, якщо є, зчеплення у навантажувачів з сидячим водієм мають бути розташовані згідно з рис. 2.
Коли розташування педалей відрізняється від представленого на рис. 2, їх призначення повинне бути чітко вказане в настанові з експлуатації і на самому навантажувачі.
Вид з сидіння
1 - зчеплення; 2 - робоче гальмо; 3 - акселератор
Рисунок 2
4.8.3. Позиції важелів перемикання передач навантажувачів з сидячим водієм повинні бути чітко вказані.
4.8.4. Зусилля на важелі ввімкнення передач не повинне перевищувати 80 Н. Зусилля на педалі вимкнення зчеплення не повинне перевищувати 200 Н.
4.8.5. Повний хід педалі гальма не повинен перевищувати 200 мм.
4.8.6. На навантажувачах з сидячим водієм важелі перемикання напряму руху (у навантажувачів з ДВЗ) і важіль реверсивного перемикача (у навантажувачів з електроприводом) мають бути розташовані так, щоб напрям їх переміщення збігався з бажаним напрямом руху.
4.8.7. У навантажувачів з електроприводом, що керуються сидячим водієм, має бути передбачений пристрій для автоматичного вимикання тягового кола, коли водій сходить з навантажувача.
Керування рухом навантажувача має бути передбачене так, щоб навантажувач не міг зрушити з місця та рухатися, поки не ввімкнені реверсивний перемикач і важіль (педаль) перемикання швидкостей. За відсутності нейтрального положення реверсивного перемикача навантажувач не повинен пересуватися без ввімкнення перемикача швидкостей.
Акселератор, керований ногою, має перебувати під впливом правої ноги і повинен збільшувати швидкість руху в разі натискання на нього зверху.
Робочі гальма, керовані ногою, мають замикатися натисненням на педаль.
Якщо використовують тільки одну педаль для керування двома зазначеними вище операціями (прискоренням і гальмуванням), то вона має перебувати під впливом правої ноги. Натисненням на педаль розмикають гальма і збільшують швидкість руху, і навпаки, відпускаючи педаль, зменшують швидкість руху і замикають гальма.
