додаток 2

(рекомендований)

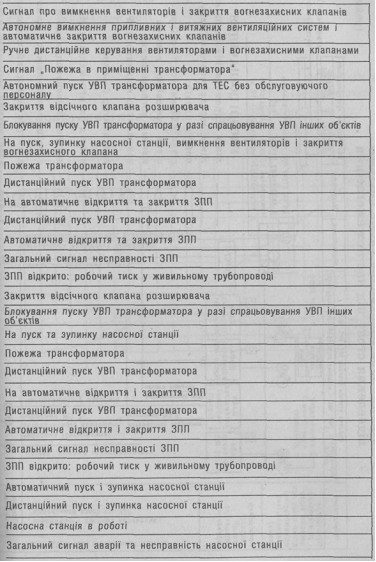

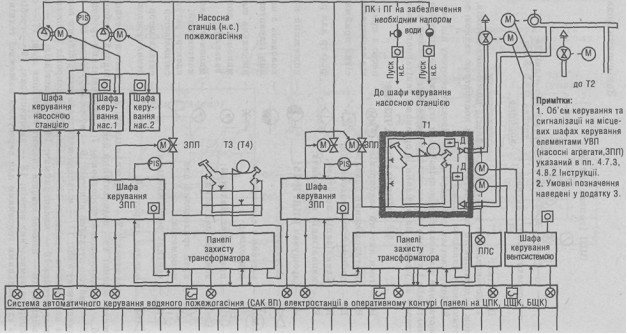

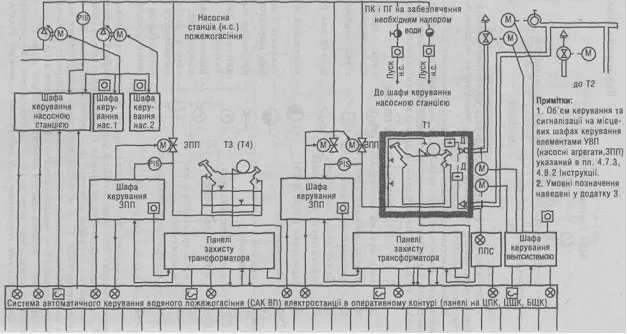

Принципова електрична схема АУВП трансформатора



ДОДАТОК 3

(рекомендований)

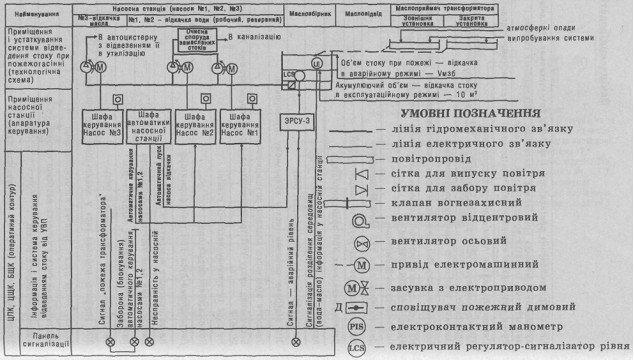

Принципова електрична схема системи

відведення стоку під час пожежогасіння


ДОДАТОК 4

(обов'язковий)

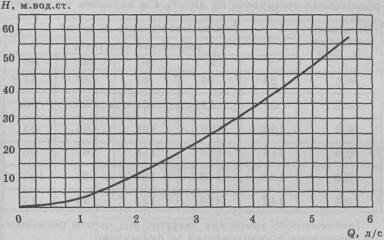

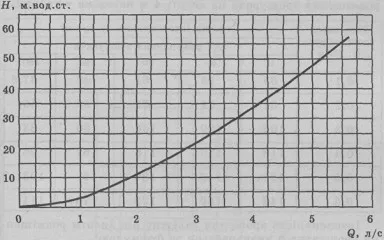

Характеристика Q—Η зрошувача ОПДРН-15 по воді



ДОДАТОК 5

(обов'язковий)


Гідравлічні характеристики (карти зрошення) зрошувача ОПДРН-15


Характеристики зрошувача ОПДРН-15, наведені в до­датку, одержані за результатами гідравлічних випробувань ВНДІПО МВС СРСР.

Дуги зрошувачів, установлених під кутами 0° і 180°, роз­міщені в площині, паралельній до сторін карти зрошення з максимальним розпиленням води. Для зрошувачів, вста­новлених під кутами 45°, 90° і 135°, дуги зрошувача роз­міщуються у вертикальній площині, перпендикулярно до пло­щини карти зрошення.

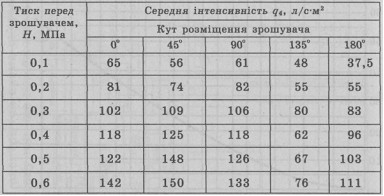

Середня інтенсивність зрошення на площі карти в разі розміщення зрошувача на висоті 4 м наведена у таблиці:


Інтенсивність зрошення залежно від висоти розміщен­ня зрошувача Λ визначається за формулою:

де — інтенсивність зрошення в разі розміщення зрошу­вача на висоті 4 м;

— площа зрошення в разі розміщення зрошувача на висоті 4 м.

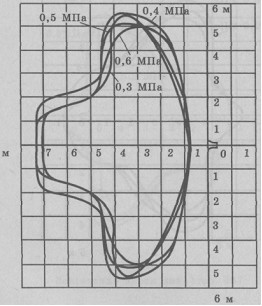

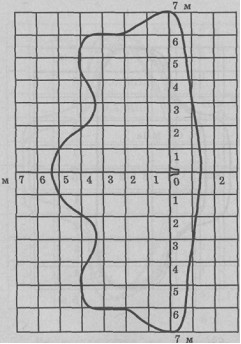

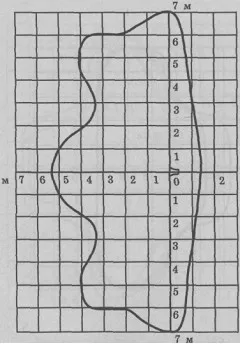

Карта зрошення зрошувача ОПДРН-15, встановленого під кутом 0°

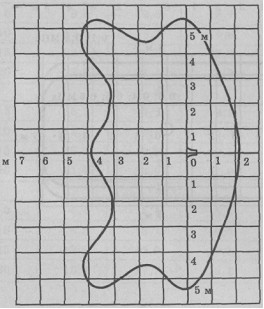

Карта зрошення зрошувача ОПДРН-15, встановленого під кутом 45°



Карта зрошення зрошувача ОПДРН-15, встановленого під кутом 45°



Карта зрошення зрошувача ОПДРН-15, встановленого під кутом 90°



Карта зрошення зрошувача ОПДРН-15, встановленого під кутом 90°


Карта зрошення зрошувача ОПДРН-15, встановленого під кутом 135°



Карта зрошення зрошувача ОПДРН-15, встановленого під кутом 135°



Карта зрошення зрошувача ОПДРН-15, встановленого під кутом 180°



ДОДАТОК 6

(рекомендований)

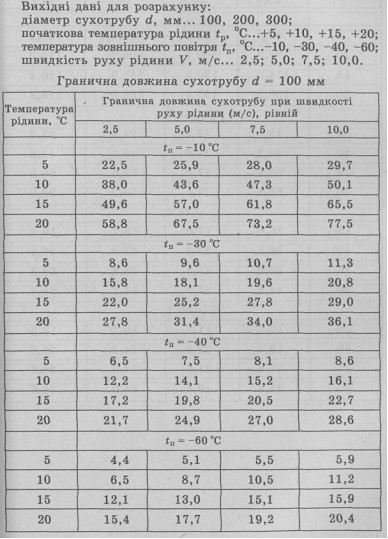

Таблиці для розрахунку граничної довжини

сухотрубів у разі зниження температури рідини,

яка його заповнює, до 0 °С.

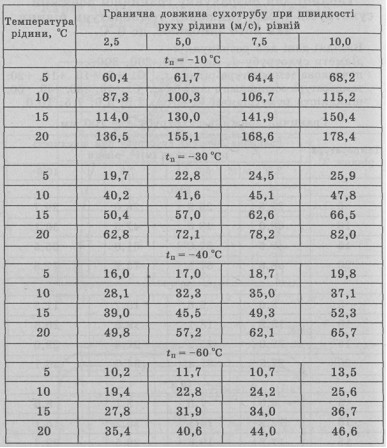

Гранична довжина сухотрубу d = 200 мм

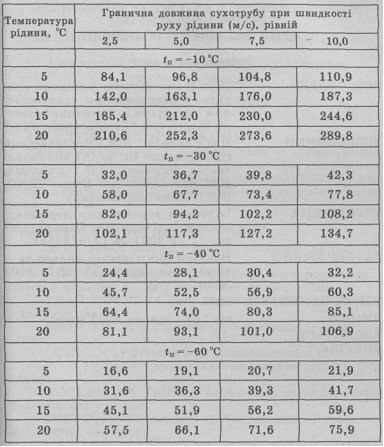

Гранична довжина сухотрубу d = 300 мм

Інформаційні дані


РОЗРОБЛЕНА Державним науково-дослідним проектно-вишукувальним технологіч­

ним інститутом з перспектив розвит­ку енергетики "Енергоперспектива"

РОЗРОБНИКИ О.О.Євменєв, В.М. Стрелковський (Департамент НС та ОП

Мінпаливенерго України), В.П.Гончаренко, В.М.Пустовойт, В.В.Косюк

(ДНД-ПВТІ "Енергоперспектива")

УЗГОДЖЕНА Головним управлінням Державної пожежної охорони МВС України

(лист від 12.12.2001 №12/5/3758)

ЗАТВЕРДЖЕНО Наказом Міністерства палива та енергетики України від 28.01.2002

№40

СТРОК ПЕРЕВІРКИ 2007 рік

ЧИННА від "01" травня 2002 року

ВВОДИТЬСЯ

ВПЕРШЕ
