Продолжение приложения 5

Примечания: 1. Вес первичные средства пожаротушения должны быть размещены на специальных щитах из расчета один щит на площадь до 5 000 м2 На каждом щите должны быть также размещены 1 лом, 1 багор и 1 топор

2. На причалах и пирсах должны быть установлены пожарные мотопомпы.

* Не менее двух на помещение.

** Не менее одного на помещение.

*** Не менее двух на площадку.

****По согласованию с Госпожнадзором.

Приложение 6

(Обязательное)

Страница 1

РАЗРЕШЕНИЕ НА ПРОИЗВОДСТВО ОГНЕВЫХ РАБОТ

» ___________ 19 г. Цех __________________

Выдано то».____________________.____________ в том, что ему

разрешено производство ______„___ __________.________________

(указать конкретно, каких огневых работ и место их проведения)

_______________________ после выполнения следующих мероприятий, обес­печивающих пожарную безопасность работ: ____________________________

__________________________________________________________________

Разрешение действительно с «______ » ч «_____ » мин 198 г.

198 г. до «_______» ч «_________» мин 198 г.

Ст. инженер (инженер) отдела (службы) ГСМ______________________________

(подпись и дата)

Разрешение продлено с «_________ » ч «___ » мин _________ 198 г.

до «______ » ч « » мин 198 г.

Ст. инженер (инженер) отдела (службы) ГСМ______________________________

(подпись и дата)

Страница 2

Производство ____________________________________________

(указать, каких работ)

Согласовывается при условии выполнения следующих дополнительных тре­бований пожарной безопасности:

«____ » ч « ___» мин_______________ 198 г. до « » ч « » мин

» ____________ 198 г. ___________________________

(подпись представителя пожарной охраны)

Согласование продлено: «_____ » ч «____» мин___________ 198 г.

до «_____» ч «_____» мин

» ____________ 198 г. _____,____________„_________

(подпись представителя пожарной охраны)

Инструктаж о мерах пожарной безопасности и выполнении предложенных в разрешении мероприятий получил ____________________________

(подпись и дата лица, проводящего работы)

Приложение 7

(Обязательное)

Страница I

ТАЛОН ПО ТЕХНИКЕ ПОЖАРНОЙ БЕЗОПАСНОСТИ К КВАЛИФИКАЦИОННОМУ

УДОСТОВЕРЕНИЮ № ________

(ДЕЙСТВИТЕЛЕН ТОЛЬКО ПРИ НАЛИЧИИ КВАЛИФИКАЦИОННОГО УДОСТОВЕРЕНИЯ)

Страница 2

Тов, _______________________________________________

(фамилия, имя отчество)

зачеты по программе пожарно-технического минимума и знанию требований пожарной безопасности при проведении сварочных и других огневых работ на объектах народного хозяйства сдал.

Талон действителен в течение одного года со дня выдачи

Представитель администрации ________________________________________

(наименование объекта)

Подпись и дата ______________

Представитель органа (части) пожарной охраны «_____ »____ 198 г Подпись и дата _____________________

Страница 3

Талон продлен до ______»___________________________ 19 г.

Представитель администрации объекта

Подпись ____________________

Представитель органа (части) пожарной охраны

Подпись _______________ « » ___________ 198 г

Талон продлен до _____.___________,________________ 19 г.

Представитель администрации объекта

Подпись _______________ Представитель органа (части) пожарной охраны

Подпись _______________ « » _.______ 198 г

Страница 4

Отметка о нарушении правил пожарной безопасности при проведении огневых работ _____________________________________________

(подпись лица, проверяющего соблюдение правил пожарной безопасности) (подпись лица, проверяющего соблюдение правил пожарной безопасности)

Приложение 8

(Рекомендуемое)

ЖУРНАЛ УЧЕТА РАЗОВЫХ ОГНЕОПАСНЫХ РАБОТ НА ОБЪЕКТЕ НА 198 г.

Приложение 9
(Обязательное)

РАССТОЯНИЕ МЕЖДУ ОПОРАМИ ДЛЯ ТРУБ ДИАМЕТРОМ ОТ 25 ДО 720 мм

Приложение 10

(Рекомендуемое)

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ ГЕНЕРАТОРА ВЫСОКОКРАТНОГО ПЕНОТУШЕНИЯ ГВПС-2000 НА КРЫШЕ РЕЗЕРВУАРА

Предусмотренные типовым проектом 402-11-59/74 конструкция, узлы и дета­ли ГВПС-2000 при новом варианте сохраняются полностью, кроме частичного изменения размеров воротника

Необходимое отверстие для установки пеногенератора вырезается не в корпусе резервуара, а в крыше. Над отверстием сооружается металлический короб 4 (рис 3), к которому приваривается воротник 5 со специальным фланцем 6 и кре­пится пенокамера с пеногенератором 7. При этом размеры воротника, который входит в комплект пенокамеры, изменяются с 1 800X800 мм на 1 600X800 мм

При установке ГВПС-2 000 на крыше резервуара должны быть произведены следующие работы

1) в крыше резервуара вырезается окно размером 1300X13600 мм, при этом каркас кровли не должен нарушаться,

2) окно усиливается путем приварки уголков жесткости //, 12 по трем сторо­нам окна,

3) сварка короба, состоящего из стальных листов 9, 10, производится в та­кой последовательности

— в стальном листе 10 вырезаются смотровое окно 2 размером 400X600 мм и отверстия под болты М16 для установки крышки 3,

— к листу 10 с двух сторон приваривают стальные листы 9

— изготовленный короб поднимают на резервуар и приваривают к окну, вырезанному в крыше резервуара Конструкция усиливается путем приварки уголков жесткости 8, 13,

— к коробу приваривают воротник 5 со специальным фланцем 6, предвари­тельно уменьшив его размеры до требуемых (1600X800 мм)

Дальнейшие работы по установке пеногенератора производят в соответствии с указаниями типового проекта и инструкции завода-изготовителя без изменений то к специальному фланцу крепят болтами фланец пенокамеры с герметизирую­щей крышкой, затем пеногенератор, подводят и приваривают опорные кронштей­ны; присоединяют трубопроводы и т. д. Площадку для обслуживания ГВПС-2 000 размером 1 350X2 000 мм и стремянку с ограждениями выполняют по типовому проекту 402-11 59/74

По окончании работ пространство между уголками жесткости 11, 12 и метал­лическим коробом заливают асфальтом по периметру на высоту уголка

Сварочные работы должны производиться в соответствии со СНиП 111-3562, при этом все соединения сваривают сплошным швом Высота сварных швов должна быть равна наименьшей толщине свариваемых деталей

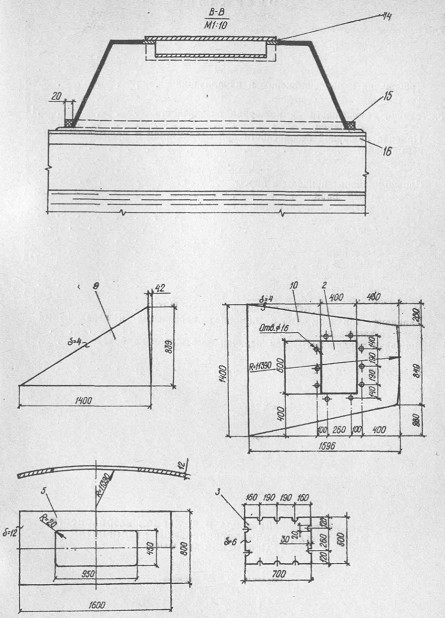

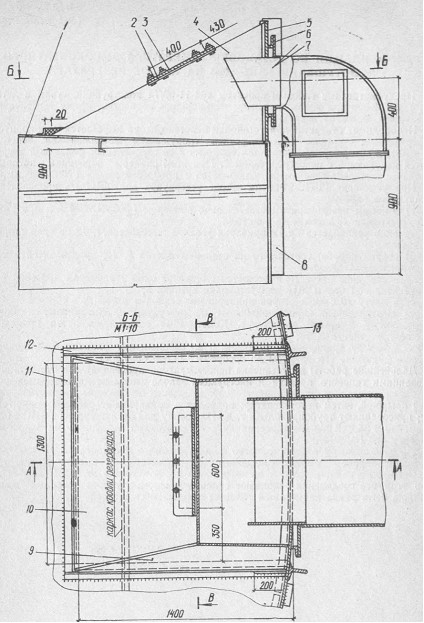

Рис 3. Общий вид и отдельные детали установки пеногенератора ГВПС-2000 на крыше резервуара. М1 20

1 – резервуар; 2 смотровое окно; 3 - крышка смотрового окна; 4 - металлический короб со смотровым окном, расположенный над отверствием в крыше резервуара; 5 - воротник,

6 - фланец специальный; 7 - пеногонератор ГВПС 2 000; 8 - уголок жесткости 125X80x7 мм длиной 1 700 мм; 9- стальной лист 1 400x839X4 мм; 10 - стальной лист 1 596X1 400Х4 мм с отверстием для смотрового окна; 11-уголок жесткости 50x5 мм длиной 1440 мм; 12- УГОЛОК жесткости 50x5 мм длиной 1470 мм; 13 - уголок жесткости 125x80X7 мм длиной

150 мм; 14 -уплотнительная прокладка из паронита; 15 - асфальт ; 16 — каркас кровли резервуара.
