По шкале отсчитывают значение усилия прижатия Р, в ньютонах для расстояния между корпусами b = 145 мм.

2.2.4. Среднее значение усилия прижатия для данного типа противошумов (Р) рассчитывают по формуле


2.3. Метод определения значения давления уплотнительных прокладок звукоизолирующих корпусов, оказываемого на околоушную поверхность пользователя

Для определения значения давления наносят окрашивающее средство на поверхность устройства на месте прилегания уплотнительных прокладок наушников;

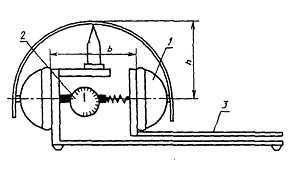

подготовленный таким образом противошумный наушник накладывают на устройство, применяемое для измерения усилия прижатия (см. черт. 3), причем размер А должен составлять 129 мм для всех типов противошумных наушников:

вкладывают белую бумагу между уплотнительными прокладками проверяемого наушника и поверхностью измерительного устройства, на которое уплотнительные прокладки оказывают давление;


1 - противошумный наушник;

2 - измеритель;

3 - подвижная часть прижимного устройства


Черт. 2


Черт. 3 Черт. 4


устанавливают расстояние b = 145 мм и отсчитывают усилие прижатия Р;

извлекают бумагу и измеряют при помощи планиметра площадь поверхности, окрашенную уплотнительными прокладками на бумаге;

рассчитывают площадь средней поверхности f в квадратных метрах для одного противошума по двум поверхностям (левой и правой прокладки противошумного наушника);

рассчитывают давление (р) корпусов для одного наушника по формуле


где Р - усилие прижатия, н;

S — средняя площадь поверхности уплотнительной прокладки, м2;

по результатам, полученным для отдельных наушников одного и того же типа, рассчитывают среднее значение давления уплотняющих прокладок.

2.4. Метод определения прочности прижимного устройства

Испытание прижимного устройства на прочность при растяжении проводят на противошумных наушниках, причем наушники, предназначенные для крепления к защитной каске, должны проверяться после их установки на каске.

  1. Прижимное устройство противошумных наушников, в том числе и предназначенных для крепления к каске, устанавливают так, чтобы размер h (см. черт. 3 и 4) составлял 129 мм, а затем закрепляют все подвиж­ные детали, соединяющие наушник с каской, чтобы они не могли изменять положение во время растяжения прижимных устройств.
  2. Прижимные устройства наушников растягивают 2500 раз с частотой не более чем 0,2 Гц, причем сила, вызывающая растяжение устройства, должна изменяться во времени по синусоидальному закону. Наушник следует растягивать из исходного положения при ненатянутом устройстве (минимальное расстояние между уплотнительными прокладками должно составлять 25 мм) до расстояния, равного 180 мм измеряемого вдоль средней линии корпусов (черт. 5).

2.4.3. После проведения испытаний проводят осмотр прижимных устройств, а затем через 24 ч измеряют усилие прижатия согласно п. 2.2.

2.5. Погрешность измерения геометрических размеров противошумов не должна превышать ± 0,1 мм.


2.6. Массу противошумных наушников и противошумных шлемов определяют взвешиванием с погрешностью до ± 1 г, а вкладыши - с погрешностью до ± 0,1 г.


Черт. 5


ПРИЛОЖЕНИЕ 1

Справочное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ

Таблица 7


Термин

Пояснение

Противошумный вкладыш

Противошум, заполняющий наружный слуховой канал или ушную раковину

Противошумный наушник

Противошум, состоящий из двух звукоизолирующих корпусов, полностью закрывающих ушные раковины и соединенных между собой прижимным устройством

Звукоизолирующий корпус

Часть противошумного наушника, закрывающая ушную раковину

Субъективный метод определения акустической эффективности

Метод, при котором приемником акустического сигнала является орган слуха человека

Примечание. Субъективный метод основан на установлении двух бинауральных порогов слышимости для аттестационной группы: порога отнесения (незащищенные противошумом уши) и аттестационного порога (защищенные противошумом уши)

Порог слышимости

Минимальный уровень звукового давления определенного звука, еще способного вызвать звуковое ощущение

Порог отнесения

Минимальный уровень звукового давления, вызывающий слуховую реакцию у испытателя без применения противошума

Аттестационный порог

Минимальный уровень звукового давления, вызывающий слуховую реакцию у испытателя, пользующегося противошумом

Розовый шум

Шум, спектр которого в рассматриваемом диапазоне частот является непрерывным и плотность спектра звукового давления которого снижается, с возрастанием частоты на 3 дБ на октаву

Рабочая область

Сферическая область измерительного помещения, в которой во время измерения акустической эффективности противошумов находится голова испытателя

Точка отнесения

Точка, находящаяся в геометрическом центре отрезка, соединяющего выходы слуховых каналов испытателя, голова которого находится в рабочей области; точка отнесения должна находиться в геометрическом центре рабочей области

ПРИЛОЖЕНИЕ 2

Обязательное

ОПРЕДЕЛЕНИЕ ИНТЕГРАЛЬНОГО ЗНАЧЕНИЯ АКУСТИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРОТИВОШУМОВ

Интегральное значение акустической эффективности противошумов (Z) рассчитывают для спектра шума, указанного в табл. 8, по формуле



где Lf. - уровень звукового давления для i-й октавной полосы со среднегеометрической частотой f, корректированной согласно характеристике.4 (табл. 1), дБ;

St – среднее значение акустической эффективности для третьоктавной (октавной) полосы со среднегеометрической частотой/, дБ;

d – поправка на неточность значения акустической эффективности, равная 2 дБ;

к – число третьоктавных (октавны.х) полос, з которых проводятся измерения;

О — среднее квадратическое отклонение акустической эффективности, дБ, вычисленное по формуле



где Sf. - значение акустической эффективности для третьоктавной (октавной) полосы со среднегеометрической частотой f, определенной для i-го измерения, дБ;

п - число измерений;

f – среднегеометрические частоты третьоктавных (октавных) полос (63, 125, 250, 500, 1000, 2000,4000, 8000 Гц).

Таблица 8


Среднегеометрические частоты октавных полос, Гц

Уровень звукового давления в октавных полосах, дБ А

63

65,3

125

75,4

250

82,9

500

88,3

1000

91,5

2000

92,7

4000

92,5

8000

90,4

Пример расчета

1. По результатам испытаний рассчитывают значения f и Q. Результаты определения указанных величин для конкретного вида противошума приведены в табл. 9.


Таблица 9


f , Гц

63

125

2S0

500

1000

2000

4000

8000

f, дБ

15

17

25

27,5

38,1

38,7

43,9

32

Q, дБ

2,4

2,4

3,4

2,5

4,7

4,1

4,7

4,7


2. Для каждой полосы частот рассчитывают значения



f, Гц

, дБ

(по табл. 8)

Sf, дБ

(по табл. 9)

Q, дБ

(по табл. 9)

d, дБ

,дБ

63

65,3

15

2,4

2

54,7

125

75,4

17

2,4

2

62,8

250

82,9

25

3,4

2

63,3

500

88,3

27,5

2,5

2

65,3

1000

91,5

38,1

4,7

2

60,1

2000

92,7

38,7

4,1

2

56,1

4000

92,5

43,9

4,7

2

55,3

8000

90,4

32

4,7

2

65,7


3. Вычисляют значение


Суммируя (энергетически) значения , в правом столбце табл. 9, получаем


4. Интегральное значение акустической эффективности противошумов (Z) определяют по формуле


Для рассматриваемого противошума получаем


ИНФОРМАЦИОННЫЕ ДАННЫЕ


  1. РАЗРОБОТАН Всесоюзнымм Центральным Советом профессиональных Союзов, Министерством здравоохранения СССР

ВНЕСЕН Центральным Советом Профессиональных Союзов

ИСПОЛНИТЕЛИ

Н.П. Алимов, Л.Н. Шкаринов, Э.И.Денисов (руководитель темы), Л.Ф. Лагунов, Л.А. Поздняков

  1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.10.87 № 4082
  2. СРОК ПЕРВОЙ ПРОВЕРКИ 1992г. Периодичность проверки – 5 лет
  3. Стандарт соответствует СТ СЭВ 5803 – 86 (за исключением табл.. 1, п.п 1.6, 1.7, 1.8 и 2.1 в части проведения измерений в диффузном звуковом поле.
  4. Взамен ГОСТ 12.4.051 – 78
  5. ССЫЛОЧНЫЕ НОРМИТИВНО – ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Гост 17187 – 81

Гост 17186 - 82

2.1.1

2.1.1


  1. Переиздание. Сентябрь 1988г.
