Стробоскопический эффект — явление искажения зрительного восприятия вращающихся, движущихся или сменяющихся объектов в мелькающем свете, возникающее при совпадении кратности частотных характеристик движения объектов и изменения светового потока во времени в осветительных установках. выполненных газоразрядными источниками света, питаемыми переменным током.
Условная рабочая поверхность — условно принятая горизонтальная поверхность, расположенная на высоте 0,8 м от пола.
Фон — поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается.
Фон считается:
светлым — при коэффициенте отражения поверхности более 0,4;
средним — то же, от 0,2 до 0,4;
темным — то же, менее 0,2.
Характерный разрез помещения — поперечный разрез посередине помещения, плоскость которого перпендикулярна к плоскости остекления световых проемов (при боковом освещении) или к продольной оси пролетов помещения. В характерный разрез помещения должны попадать участки с наибольшим количеством рабочих мест, а также точки рабочей зоны. наиболее удаленные от световых проемов.
Цветовая температура, Тс — температура излучателя Планка (черного тела), при которой его излучение имеет ту же цветность, что и излучение рассматриваемого объекта, °К.
Цветопередача — общее понятие, характеризующее влияние спектрального состава источника света на зрительное восприятие цветных объектов, сознательно или бессознательно сравниваемое с восприятием тех же объектов, освещенных стандартным источником света.
Цилиндрическая освещенность Ец — характеристика насыщенности помещения светом. Определяется как средняя плотность светового потока на поверхности вертикально расположенного в помещении цилиндра, радиус и высота которого стремятся к нулю. Расчет цилиндрической освещенности производится инженерным методом.
Эвакуационное освещение — освещение для эвакуации людей из помещения при аварийном отключении нормального освещения.
Эквивалентный размер объекта различения — размер равнояркого круга на равноярком фоне, имеющего такой же пороговый контраст, что и объект различения при данной яркости фона.
ПРИЛОЖЕНИЕ Б
(обязательное)
ОПРЕДЕЛЕНИЕ РАЗРЯДА РАБОТ
ПРИ РАССТОЯНИИ ОТ ОБЪЕКТА РАЗЛИЧЕНИЯ
ДО ГЛАЗ РАБОТАЮЩЕГО БОЛЕЕ 0,5 м
При расстоянии от объекта различения до глаз работающего более 0,5 м разряд работ по таблице следует устанавливать с учетом углового размера объекта различения, определяемого отношением минимального размера объекта различения d к расстоянию от этого объекта до глаз работающего l.
Разряд зрительной работы | Пределы отношения d/l |
I II III IV V VI | Менее 0,3 ⋅ 10-3 От 0,3 ⋅ 10-3 до 0,6 ⋅ 10-3 Св. 0,6 ⋅ 10-3 « 1 ⋅ 10-3 « 1 ⋅ 10-3 « 2 ⋅ 10-3 « 2 ⋅ 10-3 « 10 ⋅ 10-3 « 10 ⋅ 10-3 |
ПРИЛОЖЕНИЕ В
(обязательное)
ОПРЕДЕЛЕНИЕ ЭКВИВАЛЕНТНОГО РАЗМЕРА
ПРОТЯЖЕННЫХ ОБЪЕКТОВ РАЗЛИЧЕНИЯ
Для протяженных объектов различения, имеющих длину а > 2b, где b — ширина объекта, разряд зрительных работ определяется по эквивалентному размеру объекта. В остальных случаях разряд зрительных работ определяется по минимальному размеру объекта различения.

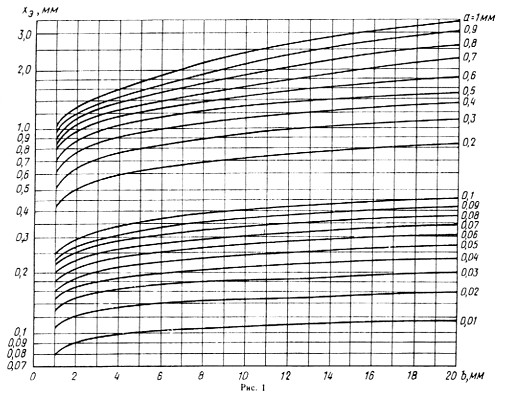

При расстояниях от глаза до объекта, меньших 500 мм, эквивалентный размер определяется по номограмме, приведенной на рис. 1.

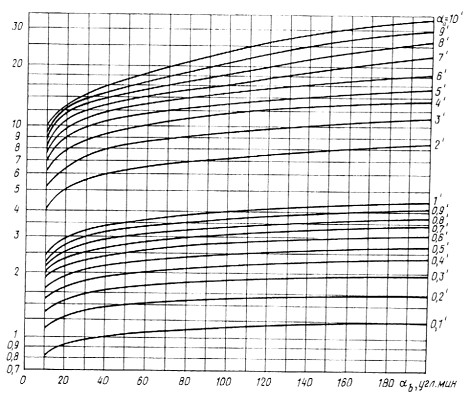

При расстояниях от глаза до объекта, больших 500 мм, эквивалентный размер определяется по номограмме, приведенной на рис. 2.
Преобразование линейных размеров объекта различения (в миллиметрах) в угловые (в угловых минутах) при использовании номограммы, приведенной на рис. 2, осуществляется по формуле
α = 60 arctg (x/l), (1)
где х — размер объекта, мм;
l — расстояние от глаз до объекта, мм.
Преобразование полученного по номограмме эквивалентного размера из угловых размеров (угловых минут) в линейные (миллиметры) осуществляется по формуле
х = l tg (α/60), (2)
Номограмма для определения эквивалентного размера
протяженных объектов различения
при расстояниях от глаза до объекта до 500 мм
Номограмма для определения эквивалентного размера
протяженных объектов различения
при расстояниях от глаза до объекта более 500 мм
ПРИЛОЖЕНИЕ Г
(обязательное)
Таблица 1

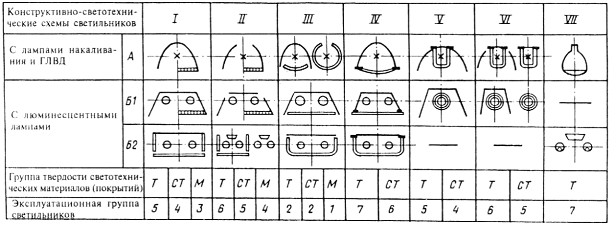

Эксплуатационные группы светильников
Таблица 2
Вид материала | Материалы (или покрытия) отражателей или рассеивателей | |
или покрытия | отражающие свет | пропускающие свет |
Т — твердые | Покрытие силикатной эмалью | Силикатное стекло |
СТ — средней твердости | 1 Эпоксидно-порошковое покрытие 2 Покрытие нитроэмалью НЦ-25 3 Эмалевое покрытие МЛ-12 4 Альзак-алюминий, защищенный слоем жидкого стекла | 1 Поликарбонат 2 Полиметилметакрилат 3 Поливилхлоридная жесткая пленка типа «Санлоид» |
М — мягкое | 1 Эмалевое покрытие МЛ-242 2 Эмалевое покрытие АК-11022 3 Покрытие акриловой эмалью 4 Алюминий, распыленный в вакууме, с защитой лаком УВЛ-3 | 1 Полиэтилен высокого давления 2 Полистирол |
ПРИЛОЖЕНИЕ Д
(обязательное)
ГРУППЫ АДМИНИСТРАТИВНЫХ РАЙОНОВ
ПО РЕСУРСАМ СВЕТОВОГО КЛИМАТА
Номер группы | Административный район |
1 | 2 |
1 2 3 4 5 | Московская, Смоленская, Владимирская, Калужская, Тульская, Рязанская, Нижегородская, Свердловская, Пермская, Челябинская, Курганская, Новосибирская, Кемеровская области, Мордовия, Чувашия, Удмуртия, Башкортостан, Татарстан, Красноярский край (севернее 63° с.ш.), Республика Саха (Якутия) (севернее 63° с.ш.), Чукотский нац. Округ, Хабаровский край (севернее 55° с.ш.) Брянская, Курская, Орловская, Белгородская, Воронежская, Липецкая, Тамбовская, Пензенская, Самарская, Ульяновская, Оренбургская, Саратовская, Волгоградская области, Республика Коми, Кабардино-Балкарская Республика, Северо-Осетинская Республика, Чеченская Республика, Ингушская Республика, Ханты-Мансийский нац. Округ, Алтайский край, Красноярский край (южнее 63° с.ш.), Республика Саха (Якутия) (южнее 63° с.ш.), Республика Тува, Бурятская Республика, Читинская область, Хабаровский край (южнее 55° с.ш.), Магаданская обл. Калининградская, Псковская, Новгородская, Тверская, Ярославская, Ивановская, Ленинградская, Вологодская, Костромская, Кировская области, Карельская Республика, Ямало-Ненецкий нац. Округ, Ненецкий нац. Округ Архангельская, Мурманская области Калмыцкая Республика, Ростовская, Астраханская области, Ставропольский край, Дагестанская Республика, Амурская область, Приморский край |
ПРИЛОЖЕНИЕ Е
(рекомендуемое)
РЕКОМЕНДУЕМЫЕ ИСТОЧНИКИ СВЕТА ДЛЯ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ
Таблица 1
Рекомендуемые источники света при системе общего освещения
Характеристика зрительной работы по требованиям к цветоразличению | Освещенность, лк | Минимальный индекс цветопередачи источников света, Rа | Диапазон цветовой температуры источников света, Тс , °К | Примерные типы источников света |
1 | 2 | 3 | 4 | 5 |
Контроль цвета с очень высокими требованиями к цветоразличению (контроль готовой продукции на швейных фабриках, тканей на текстильных фабриках, сортировка кожи, подбор красок для цветной печати и т.п.) Сопоставление цветов с высокими требованиями к цветоразличению (ткачество, швейное производство, цветная печать и т. д.) Различение цветных объектов при невысоких требованиях к цветоразличению (сборка радиоаппаратуры, прядение, намотка проводов и т. п.) Требования к цветоразличению отсутствуют (механическая обработка металлов, пластмасс, сборка машин, инструментов и т. п.) | 300 и более 300 и более 500 и более 300, 400 150, 200 Менее 150 500 и более 300, 400 150, 200 Менее 150 | 90 85 50 50 45 40 50 40 29 25 | 5000—6000 3500—6000 3500—6000 3500—5500 3000—4500 2700—3500 3500—6000 3500—5000 2600—4500 2400—3500 | ЛДЦ, ЛДЦ УФ, (ЛХЕ) ЛБЦТ, ЛДЦ, ЛДЦ УФ ЛБ, (ЛХБ), МГЛ ЛБ, (ЛХБ), МГЛ, НЛВД + МГЛ ЛБ, (ЛХБ), НЛВД + МГЛ, ДРЛ ЛБ, ДРЛ, НЛВД + МГЛ (ЛН, КГ) ЛБ, (ЛХБ), МГЛ ЛБ, (ЛХБ), МГЛ, (ДРЛ), НЛВД + МГЛ ЛБ (ЛХБ), МГЛ, (ДРЛ), НЛВД + МГЛ, НЛВД + ДРЛ ЛБ, (ДРЛ), НЛВД (ЛН, КГ) |
Таблица 2
Рекомендуемые источники света при системе комбинированного освещения
Характеристика зрительной работы По требованиям к цветоразличению | Освещенность при системе комбиниро- | Минимальный индекс цветопередачи источников света, Rа | Диапазон цветовой температуры источников света, Тс , °К | Примерные типы источников света для освещения | |||
ванного освещения, лк | общего | местного | общего | местного | общего | местного | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Контроль цвета с очень высокими требованиями к цветоразличению (контроль готовой продукции на швейных фабриках, тканей на текстильных фабриках, сортировка кожи, подбор красок для цветной печати и т. п.) Сопоставление цветов с высокими требованиями к цветоразличению (ткачество, швейное производство, цветная печать и т. Д.) Различение цветных объектов при невысоких требованиях к цветоразличению (сборка радиоаппаратуры, прядение, намотка проводов и т. п.) Требования к цветоразличению отсутствуют (механическая обработка металлов, пластмасс, сборка машин и инструментов и т. п.) | 150 и более 150 и более 500 300, 400 150, 200 500 300, 400 150, 200 | 85 50 50 40 35 50 35 25 | 90 85 50 50 50 50 50 50 | 5000—6000 3500—5000 3500—5500 3200—5000 3000—4500 3500—6000 3200—5000 2400—4500 | 5000—6000 3500—6000 3500—5500 3500—5000 3500—5000 2800—5500 2800—5000 2800—4500 | ЛБЦТ, (ЛДЦ) ЛБ, (ЛХБ), МГЛ ЛБ, (ЛХБ), МГЛ, НЛВД+МГЛ ЛБ, (ЛХБ), МГЛ, (ДРЛ), НЛВД+МГЛ ЛБ, (ЛХБ), НЛВД+МГЛ, МГЛ, (ДРЛ) ЛБ, (ЛХБ), МГЛ, НЛВД+МГЛ ЛБ, (ЛХБ), МГЛ, (ДРЛ), НЛВД+МГЛ ЛБ, (ЛХБ), НЛВД, МГЛ, (ДРЛ) | ЛДЦ, ЛДЦ УФ, (ЛХЕ) ЛБЦТ, ЛДЦ, ЛДЦ УФ ЛБ, (ЛХБ) ЛБ, (ЛХБ) ЛБ, (ЛХБ) ЛБ, (ЛХБ) ЛБ, (ЛХБ) ЛБ, (ЛХБ) |
