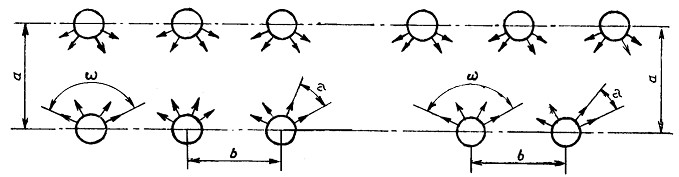

Прямоугольное расположение мачт | Шахматное расположение мачт |
| |
ω - угол охвата, град.; τ - угол между оптическими осями, град.; а -ширина освещаемой площади, м; b - расстояние между мачтами, м.
ПРИЛОЖЕНИЕ 3
Справочное
МЕТОДЫ РАСЧЕТА ПРОЖЕКТОРНОЙ УСТАНОВКИ
Расчет прожекторной установки сводится к определению:
количества прожекторов, подлежащих установке для создания заданной освещенности;
мест установки прожекторных мачт и прожекторов;
высоты установки прожекторов над освещаемой поверхностью;
углов наклона прожекторов в вертикальной и разворота в горизонтальной плоскостях.
Расчет производится на основе нормируемой освещенности в горизонтальной плоскости.
Ориентировочное количество прожекторов п, подлежащее установке для создания на площади S требуемой освещенности Ер = КЕн, (К - коэффициент запаса, Ен - нормируемая освещенность)
где m - коэффициент, учитывающий световую отдачу источников света, к. п. д. прожекторов и коэффициент использования светового потока, принимается по таблице;
Рл -мощность лампы применяемых типов прожекторов.
Более точное определение количества необходимых к остановке прожекторов проводится путем компоновки шаблонов кривых изолюкс на плане освещаемой территории или с применением графиков освещенности от групп.
Ориентировочные значения коэффициента m
Источник света | Тип прожектора или светильники | Ширина освещаемой площади, м | Значения m при расчетной освещенности, лк | |
0,5 -1,5 | 2,0 -30,0 | |||
ЛН | ПЗС, ПСМ | 75-150 | 0,90 | 0,30 |
175-300 | 0,50 | 0,25 | ||
Галогенные ЛН | ПКН, ИСУ | 75-125 | 0,35 | 0,20 |
150-350 | 0,20 | 0,15 | ||
Лампы типа ДРЛ | ПЗС, ПЗМ | 75-250 | 0,25 | 0,13 |
275-350 | 0,30 | 0,115 | ||
Лампы типа ДРИ | ПЗС, ПСМ | 75-150 | 0,30 | 0,10 |
175-350 | 0,16 | 0,06 | ||
Ксеноновая лампа | ОУКсН | 150-175 | 0,75 | 0,50 |
200-350 | 0,50 | 0,40 | ||
"Аревик" | 150-175 | 0,90 | 0,70 | |
200-250 | 0,70 | 0,50 | ||
Ксеноновая лампа ДКсТ- 10000 | СKсН | 100-150 | 0,55 | 0,45 |
175-250 | 0,40 | 0,35 | ||
Более точное определение количества необходимых в установке прожекторов проводится путем компоновки шаблонов кривых изолюкс на плане освещаемой территории или с применением графиков освещенности от групп прожекторов.
ПРИЛОЖЕНИЕ 4
Обязательное
Минимально допустимая высота установки прожекторов и светильников прожекторного типа
Тип прожектора | Тип лампы | Максимальная сила света, ккд | Минимально допустимая высота установки прожекторов, м, при нормируемой освещенности, л | |||||||
0,5 | 1 | 2 | 3 | 5 | 10 | 30 | 50 | |||
ПСМ-50-1 | Г220-1000 | 120 | 35 | 28 | 22 | 20 | 17 | 13 | 7 | 6 |
ПСМ-50-1 | ДРЛ-700 | 52 | 23 | 19 | 14 | 13 | 11 | 8 | 5 | 4 |
ПСМ-50-1 | ДРЛ-400 | 19,5 | 14 | 11 | 9 | 8 | 7 | 5 | 3 | 3 |
ПСМ-50-2 | ПЖ220-1000 | 640 | 60 | 50 | 40 | 35 | 30 | 25 | 17 | 13 |
ПСМ-40-1 | Г220-500 | 70 | 25 | 21 | 17 | 15 | 13 | 10 | 5 | 4 |
1ICM-40-2 | ПЖ220-500 | 280 | 35 | 35 | 30 | 25 | 20 | 15 | 11 | 9 |
ПСМ-30-1 | Г220-200 | 33 | 18 | 15 | 11 | 16 | 9 | 7 | 4 | 3 |
ПЗР-400 | ДРЛ-400 | 19 | 14 | 11 | 8 | 8 | 7 | 5 | 3 | 3 |
ПЗР-250 | ДРЛ-250 | 11 | 10 | 8 | 6 | 6 | 5 | 4 | 3 | 3 |
ПЗС-45 | Г 220-1000 | 130 | 35 | 29 | 22 | 20 | 18 | 13 | 7 | 6 |
П3С-45 | ДРЛ-700 | 30 | 17 | 14 | 11 | 10 | 8 | 6 | 4 | 3 |
ПЗС-45 | ДРЛ-400 | 14 | 12 | 10 | 7 | 7 | 5 | 4 | 3 | 3 |
ПЗС-45 | ДРИ-700 | 600 | - | 65 | 50 | 45 | 40 | 30 | l6 | 13 |
ПЗС-35 | Г220-500 | 50 | 22 | 18 | 14 | 13 | 11 | 8 | 5 | 4 |
ПЗС-25 | Г220-200 | 16 | 13 | 10 | 8 | 7 | 6 | 5 | 3 | 3 |
ПЗМ-35 | Г220-500 | 40 | 20 | 10 | 12 | 11 | 10 | 7 | 4 | 4 |
П3M-25 | Г220-200 | 10 | 10 | 8 | 6 | 6 | 5 | 1 | 3 | 3 |
ПКН-1500-1 | КГ220-1500 | 90 | 23 | 20 | 18 | 15 | 13 | 11 | 6 | 5 |
ПКН-1500-2 | КГ220-1500 | 45 | 18 | 15 | 13 | 12 | 10 | 8 | 5 | 4 |
ПКН-1000-1 | KГ220-1000-5 | 52 | 20 | 17 | 14 | 13 | 11 | 8 | 5 | 4 |
ПКН-1000-2 | КГ220-1000-5 | 30 | 17 | 14 | 11 | 10 | 8 | 6 | 4 | 3 |
ИСУ 02×5000/К-03-02 | КГ220-5000-1 | 200 | 35 | 30 | 25 | 22 | 20 | 17 | 10 | 8 |
ИСУ 01×2000/К-63-01 | КГ220-2000-4 | 71 | 20 | 19 | 15 | 12 | 10 | 9 | 6 | 5 |
ОУКсН-50000 | ДКсТ-50000 | 1300 | 70 | 50 | 45 | 40 | 35 | 30 | 30 | 30 |
ОУКсН-20000 | ДКсТ-20000 | 650 | 50 | 42 | 38 | 33 | 30 | 20 | 15 | 10 |
CKcН-10000 | ДКсТ-10000 | 165 | 35 | 30 | 25 | 22 | 20 | 15 | 15 | 15 |
ККУ1×20000/ /Н00-01 | ДКсТ-20000 | 120 | 35 | 28 | 21 | 25 | 25 | 25 | 25 | 25 |
ККУ1×10000/ /Н00-01 | ДКсТ-10000 | 105 | 27 | 23 | 17 | 15 | 12 | 8 | 6 | 6 |
** Предусмотреть повышение уровней освещенности при производстве работ в дневное время до 100 лк.
*** Следует предусмотреть возможность использования переносных светильников.
