Страница 3: ГОСТ 12.1.031-81. Лазеры. Методы дозиметрического контроля лазерного излучения (2129)

(Измененная редакция, Изм. №1)

Приложение 2

Справочное

СТРУКТУРНАЯ СХЕМА ДОЗИМЕТРОВ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

1. Дозиметры группы I

1.1. Структурная схема дозиметра группы I приведена на черт. 1.

/—приемное устройство; 2—блок преобразования и регистрации; 3—канал измерения средней мощ­ности (облученности) непрерывного излучения; 4— отсчетное устройство; 5—канал измерения энер­гии (энергетической экспозиции) импульсного и импульсно-модулированного излучения; 6—пере­ключатель режимов измерения; 7—выход на внеш­ний регистрирующий прибор

Черт. 1

(Измененная редакция, Изм. № 1).

1. Приемное устройство / дозиметров содержит оптический блок и при­емник излучения, с выхода которого на блок преобразования и регистрации 2 подается постоянное или импульсное электрическое напряжение.
2. Блок преобразования и регистрации 2 дозиметров группы I содержит два измерительных канала: канал измерения средней мощности Рср (облученно­сти Ее) непрерывного излучения 3 и канал измерения энергии Q„) (энергетической экспозиции Не) импульсного и импульсно-модулированного излучения F К выхо­ду измерительных каналов подключено отсчетное устройство 4.

(Измененная редакция, Изм. № 1).

2. Дозиметры группы II

1. Структурная схема дозиметра группы II приведена на черт. 2.
2. Приемное устройство 1 дозиметров содержит оптический блок и при­емник излучения, с выхода которого на блок преобразования и регистрации 3 подается постоянное или импульсное электрическое напряжение.
3. Блок преобразования и регистрации 3 дозиметров группы II содержит пять измерительных каналов:

канал измерения средней мощности Pcv (облученности £е) непрерывного из­лучения 4;

канал измерения энергии Q„) (энергетической экспозиции Не) испульсного и импульсно-модулированного излучения 5;

канал измерения длительности импульсов излучения (ти), длительности воздействия непрерывного и импульсно-модулированного излучения (t) 6;

канал измерения частоты повторения (-FB) импульсов излучения 7;

канал измерения длины волны (к) излучения 8.

К выходу измерительных каналов подключены соответствующие отсчетные устройства.

1—приемное устройство; 2—отдельное приемное устройство канала измерения длины волны излу­чения (допускается); 3—блок преобразования и регистрации; 4—канал измерения средней мощно­сти (облученности) непрерывного излучения; 5— канал измерения энергии (энергетической экспо­зиции) импульсного и импульсно-модулированно­го излучения; 6—канал измерения длительности импульсов излучения и длительности воздействия излучения; 7—канал измерения частоты повторе­ния импульсов излучения; 8—канал измерения длины волны излучения; 9—12—отсчетные устрой­ства; 13—переключатель режимов измерения; 14— выход на внешний регистрирующий прибор

Черт. 2

(Измененная редакция, Изм. № 1).

Приложение

Рекомендуемое

ФОРМА ПРОТОКОЛА ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ

1. При проведении дозиметрического контроля лазерного излучения в диа­пазонах длин волн 0,2÷0,4 и 1.4-÷20 мкм и коллимированного излучения в диапазоне длин волн 0,4÷1,4 мкм следует использовать протокол формы 1.

(Измененная редакция, Изм. № 1).

1. При проведении дозиметрического контроля рассеянного лазерного излу­чения с известными параметрами в спектральном диапазоне 0,4÷1,4 мкм сле­дует использовать протокол формы 2.

При проведении дозиметрического контроля рассеянного лазерного излу­чения с неизвестными параметрами в спектральном диапазоне 0,4÷1,4 мкм сле­дует использовать протокол формы 3.

Форма 1

________________________________________________________________________

Протокол №

дозиметрического контроля лазерного излучения

_______________________________________________________________________

Место проведения контроля

Дата проведения контроля « » 19 , г.

Дозиметр типа №

Нулевой ориентир _______________________________

________________________________________________________________________

Точка контроля №

Угловые координаты точки контроля на плане ______________________________

______________________________________________________________________

Угловые координаты оси визирования_______________________________________

Температура окружающей среды °С

ИЗЛУЧЕНИЕ:

Длина волны λ= _____мкм

Диаметр входной диафрагмы dД =_____м

Площадь входной диафрагмы SД=______ см2

При измерении мощности Р0 (облученности Ее):

или

При измерении энергии QH (энергетической экспозиции Не):

ПДУ: ________________

ЗАКЛЮЧЕНИЕ: не превышает, превышает в ________________ раз

(ненужное зачеркнуть)

Оператор – дозиметрист _____________ _____________

(подпись) (Ф.И.О)

(Измененная редакция, Изм. № 1).

Форма 2

________________________________________________________________________

Протокол №

дозиметрического контроля лазерного излучения

_______________________________________________________________________

Место проведения контроля _______________________________

Дата проведения контроля « » 19 , г.

Дозиметр типа №

Нулевой ориентир _______________________________

________________________________________________________________________

Точка контроля №

Угловые координаты точки контроля на плане_______________________________

______________________________________________________________________

Угловые координаты оси визирования______________________________________

Температура окружающей среды________________________°С

ИЗЛУЧЕНИЕ:

Длина волны λ= _____мкм

Диаметр источника излучения dл =_____м

Угловая расходимость излучения θ =_____рад

Диаметр входной диафрагмы dД=______ м

Площадь входной диафрагмы SД=______ см2

Расстояние от точки контроля до рассеивающей поверхности t=_____ м

Расстояние от лазера до рассеивающей поверхности /л= ____________м

Углы на плане: φ= ______ рад

Ψ= ______ рад

Размеры пятна засветки вычисляют по формулам:

При измерении мощности Р0 (облучение Ее):

При измерении энергии Qи (єнергетической єкспозиции Не):

ПДУ: ________________

ЗАКЛЮЧЕНИЕ: не превышает, превышает в ________________ раз

(ненужное зачеркнуть)

Оператор – дозиметрист _____________ _____________

(подпись) (Ф.И.О)

(Измененная редакция, Изм. № 1).

Форма 3

________________________________________________________________________

Протокол №

дозиметрического контроля лазерного излучения

_______________________________________________________________________

Место проведения контроля _______________________________

Дата проведения контроля « » 19 , г.

Дозиметр типа №

Нулевой ориентир _______________________________

________________________________________________________________________

Точка контроля №

Угловые координаты точки контроля на плане_______________________________

______________________________________________________________________

Угловые координаты оси визирования______________________________________

Температура окружающей среды________________________°С

ИЗЛУЧЕНИЕ:

Длина волны λ= _____мкм

Диаметр источника излучения dл =_____м

Угловая расходимость излучения θ =_____рад

Диаметр входной диафрагмы dД=______ м

Площадь входной диафрагмы SД=______ см2

Расстояние от точки контроля до рассеивающей поверхности t=_____ м

Расстояние от лазера до рассеивающей поверхности /л= ____________м

Углы на плане: Ψ= ______ рад

Угол поля зрения приемного устройства β = ________ рад

γ = ________ рад

При измерении мощности Р0 (облучение Ее):

При измерении энергии Qи (єнергетической єкспозиции Не):

ПДУ: ________________

ЗАКЛЮЧЕНИЕ: не превышает, превышает в ________________ раз

(ненужное зачеркнуть)

Оператор – дозиметрист _____________ _____________

(подпись) (Ф.И.О)

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 4

Справочное

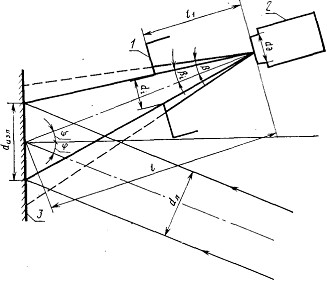

Схема расположения аппаратуры при оценке углового размера пятна засветки на рассеивающей поверхности в пространстве объектов

1—непрозрачный экран с отверстием переменного диаметра d{; 2— приемное устройство дозиметра с входной диафрагмой диаметром <2Д; 3—рассеивающая поверхность; <р—угол между нормалью к рас­сеивающей поверхности и осью падающего пучка; W—угол между нормалью к рассеивающей поверхности и осью визирования; 23—угол поля зрения приемного устройства дозиметра; /—расстояние от при­емного устройства до рассеивающей поверхности: ii—расстояние от

приемного устройства до экрана; 2р,= -—- — Угловой размер от­верстия экрана; <іл—диаметр пучка излучения; с1изл—диаметр пятна засветки на рассеивающей поверхности

Черт. 1

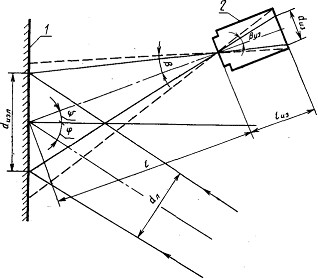

Схема расположения аппаратуры при оценке углового размера пятна засветки на рассеивающей поверхности в пространстве изображений

/—рассеивающая поверхность; 2—приемное устройство дозиметра; Ф—угол между нормалью к рассеивающей поверхности и осью пада­ющего пучка; W—угол между нормалью к рассеивающей поверхно­сти и осью визирования; 26—угол поля зрения приемного устройства дозиметра; /—расстояние от приемного устройства до рассеивающей поверхности; 1КЗ—расстояние от задней главной плоскости оптичес­кой системы приемного устройства до плоскости изображения; d„3— диаметр пятна засветки в плоскости приемника излучения,совмещен­ной с плоскостью изображения; 2flH3—угловой размер пятна засвет­ки в пространстве изображений; ёл~диаметр пучка излучения, d„3JI—диаметр пятна засветки на рассеивающей поверхности.

Черт. 2

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

2. РАЗРАБОТЧИКИ

Б. М. Степанов (руководитель темы), В. Т. Кибовский, В. М. Красинская, В. И. Кухтевич, В. И. Сачков

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государ­ственного комитета СССР по стандартам от 23 апреля 1981 г. № 2083

1. ВВЕДЕН ВПЕРВЫЕ
2. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ (август 1990 г.) с Изменением № 1, утвержден­ным в апреле 1988 г. (ИУС 7—88
