9.2.5. З'єднувальна муфта - елемент кабельної нагрівальної секції, призначений для електричного і механічного з'єднання нагрівального елемента з монтажними кінцями або нагрівальних елементів між собою з герметизацією і механічним захистом місця з'єднання.
9.2.6. Кінцева муфта - елемент кабельної нагрівальної секції, призначений для електричного і механічного з'єднання нагрівальних жил із струмовідними жилами або нагрівальних жил поміж собою з герметизацією і механічним захистом місця з'єднання або тільки для герметизації кінця секції нагрівального кабеля, до якого не приєднані монтажні кінці.
9.2.7. Саморегулювальний кабель - кабель, який за своєю конструкцією має властивість самостійно зменшувати своє тепловипромінювання до достатньо низького значення в разі підвищення температури навколишнього середовища.
9.3. Загальні вимоги
9.3.1. Живлення установок ЕКО слід виконувати від мережі напругою 380/220 В з системою заземлення ТN-S або ТN-С-S, розрахованою на навантаження від установок ЕКО як від струмоприймачів з постійно діючою номінальною потужністю.
9.3.2. Розподільна мережа, апаратура керування і захисту установок ЕКО повинні мати тривало допустимий струм не менше 125% номінального струму навантаження.
9.3.3. У групових мережах установок ЕКО струм фази не повинен перевищувати ЗО А незалежно від кількості відгалужень.
9.3.4. В установках ЕКО слід застосовувати терморегулятори для підтримки заданого температурного режиму. Температура на поверхні установок ЕКО не повинна перевищувати значень, які встановлені СНиП 2.04.05.
9.3.5. У розподільних мережах установок ЕКО слід застосовувати три- і п'ятипровідні лінії.
9.3.6. Для електроакумуляційного обігрівання підлог слід застосовувати дві робочі не залежні одна від одної установки ЕКО. Керування однією (базовою) з них повинно виконуватись автоматичними пристроями згідно з технічними умовами електропостачальної організації.
9.4. Вибір та прокладання електронагрівальних елементів
9.4.1. В установках ЕКО, як правило, потрібно застосовувати екрановані нагрівальні кабелі.
9.4.2. В установках ЕКО, під час експлуатації яких кабельні нагрівальні секції можуть зазнавати значних механічних впливів, слід застосовувати броньовані нагрівальні кабелі або кабелі з підвищеною механічною міцністю.
9 4.3. У разі укладання кабельних нагрівальних секцій в бетон чи цементно- піщаний розчин слід застосовувати екранований та неекрано-ваний нагрівальні кабелі з потужністю тепловипромінювання відповідно не більше 50 Вт/м та 20 Вт/м.
9.4.4. При прокладанні нагрівальних кабельних секцій поміж дерев'яними будівельними конструкціями слід застосовувати секції з одножильним екранованим нагрівальним кабелем потужністю тепловипромінювання не більше 10 Вт/м.
9.4.5. Нагрівальний кабель, що прокладається відкрито на покрівлях, повинен бути стійкий до впливу прямих сонячних променів.
9.4 6. Нагрівальний кабель, що укладається в литий асфальт, повинен витримувати підвищену температуру навколишнього середовища +250°С на час його укладання.
9.4.7. Забороняється на елементах покрівлі, де можливе скупчення листя дерев та іншого сміття, а прибирання сміття утруднене, застосовувати нагрівальний кабель постійної потужності. У цих випадках слід використовувати саморегулювальний кабель.
9.4.8. Нагрівальні кабелі, що можуть зазнавати впливу агресивних середовищ, повинні мати відповідний захист.
9.4.9. За всією довжиною нагрівальний кабель слід прокладати в середовищі, однорідному за своїми теплопровідними властивостями.
9.4.10. Забороняється під час прокладання кабельних нагрівальних секцій змінювати (скорочувати) довжину нагрівального кабеля.
9.4.11. Відстань між сусідніми трасами нагрівального кабеля в підлозі, стелі або стіні не повинна бути менше 25 мм між центрами.
9.4.12. Відстань від нагрівальних кабелів до установчої електроапаратури (розетки, вимикачі, освітлювальна апаратура) повинна бути не менше 200 мм.
9.4.13. У разі прокладання кабельних нагрівальних секцій в підлозі їх перехрещення з силовими кабелями та груповими мережами дозволяється за таких умов:
- силові кабелі прокладаються в трубах нижче нагрівальних на відстані не менше 50 мм;
- силові кабелі повинні вибиратися з урахуванням додаткового нагріву (температура навколишнього середовища +50°С).
9.4.14. При прокладанні нагрівальних кабелів на стелях або в стінах вони не повинні перехрещуватися з силовими кабелями, що не належать до них.
9.4.15. В установках ЕКО, призначених для обігрівання приміщень, кабельні нагрівальні секції слід, як правило, прокладати в межах одного приміщення. Допускається використовувати одну нагрівальну секцію для обігрівання не більше двох суміжних приміщень з однаковими умовами тепловіддачі. Під перегородкою, що розділяє приміщення, нагрівальний кабель може пройти не більше двох разів, і в цьому випадку повинен бути замурований цементно-піщаним розчином завтовшки не менше 20 мм.
9.4.16. У разі прокладання в приміщенні більше однієї кабельної нагрівальної секції нагрівальні кабелі кожної секції слід кріпити окремими елементами кріплення.
9.4.17. Забороняється прокладання нагрівальних кабелів через температурні шви.
9.4.18. У разі застосування установок ЕКО для обігрівання стелі всі елементи конструкції під несучим перекриттям повинні бути з неструмо-провідних матеріалів, за винятком елементів для підвішування стелі, шурупів, болтів, скоб, затискачів тощо. Відстань між цими струмопро-відними елементами і нагрівальними кабелями повинна бути не менше ніж 30 мм.
9.4.19. Електропроводка, що розташовується над підігріваною стелею, повинна мати відстань від стелі не менше ніж 50 мм, і ЇЇ робочий режим слід розраховувати, як режим при температурі повітря +50°С.
9.4.20. У разі укладання кабельних нагрівальних секцій в бетон з'єднувальні муфти і не менше ніж 100 мм монтажних кінців слід закладати в бетон або цемент тим самим способом, що й нагрівальний кабель.
9.4.21. Розподільні коробки для підведення живлення до нагрівальних секцій слід установлювати максимально наближено до нагрівальних кабелів.
9.4.22. У розподільній коробці слід розміщувати не менше ніж 150 мм вільної довжини монтажних кінців з маркуванням.
9.5. Захисні заходи безпеки
9.5.1. Нагрівальний кабель не повинен створювати небезпеку займання навколишнього середовища. В умовах нормальної експлуатації нагрівальний кабель не повинен нагрівати предмети, які вироблені з горючих матеріалів, до температури вище +80°С.
9.5.2. Для захисту від пожежі слід застосовувати автоматичні обмежувачі температури. Допускається не використовувати автоматичні обмежувачі температури в таких випадках: монтаж нагрівального кабеля виконано у вогнетривкому середовищі (наприклад, кабель, залитий бетоном); застосовується саморегулювальний нагрівальний кабель.
9.5.3. В установках ЕКО слід застосовувати ПЗВ з номінальним диференціальним струмом спрацьовування не більше 30 мА. Допускається використовувати ПЗВ з номінальним диференціальним струмом спрацьовування до 100 мА, якщо натуральний диференціальний струм витоку нагрівальних секцій перевищує 10 мА (виняток - пункт 9.5.4.)
9.5.4. Забороняється застосовувати ПЗВ з номінальним диференціальним струмом опрацьовування понад ЗО мА в таких випадках: нагрівальні кабелі доступні дотику (наприклад, для обігрівання водостічних труб І жолобів); нагрівальні кабелі застосовуються для обігрівання приміщень житлових, громадських, сільськогосподарських будинків та споруд, приміщень з вибухо- пожежонебезпечними зонами; нагрівальні кабелі не мають металевої оболонки (екрана) або приєднані до електромережі через розетку з вилкою.
9.5.5. З'єднання з електричною мережею з допомогою штепсельної вилки допускається тільки для саморегулювальних нагрівальних кабелів.
9.5.6. Допускається застосовувати один ПЗВ на групу кабельних нагрівальних секцій (груповий ПЗВ). У таких випадках кожну кабельну нагрівальну секцію слід захищати окремим автоматичним вимикачем.
9.5.7. Металеву оболонку (екран) нагрівальних кабелів слід приєднувати до захисного РЕ провідника розподільної мережі установок ЕКО з обох кінців з допомогою затискачів чи болта.
9.5.8. У разі застосування нагрівального кабеля без металевої оболонки (екрана) над ним слід укладати рулонну металеву сітку з розміром чарунок 50x50 мм і приєднувати її до системи зрівнювання потенціалів.
9.5.9. На всіх об'єктах, оснащених установками ЕКО, слід установлювати попереджувальні таблички так, щоб їх було добре видно.
Додаток 1
до пункту 2.5.9
"Правил будови електроустановок.
Електрообладнання спеціальних установок".
Класифікація зон з електробезпеки у приміщеннях саун з електронагрівальними приладами
Для забезпечення безпеки та вибору електрообладнання приміщення саун розподіляються на чотири зони з наступними розмірами (див. рисунок 2.5.9):
- зона 1, в якій допускається розміщення тільки електронагрівальних приладів;
- зона 2, для якої вимоги щодо теплостійкості для електрообладнання не встановлюються;
- зона 3, в якій електрообладнання повинно витримувати температуру не нижче +125°С, а ізоляція проводів і кабелів - не нижче + 170°С;
- зона 4, в якій повинні установлюватися тільки пристрої керування приладами електронагрівання (термостати і обмежувачі температури) і електропроводка до них. Електропроводка повинна витримувати температуру не нижче + 170°С.

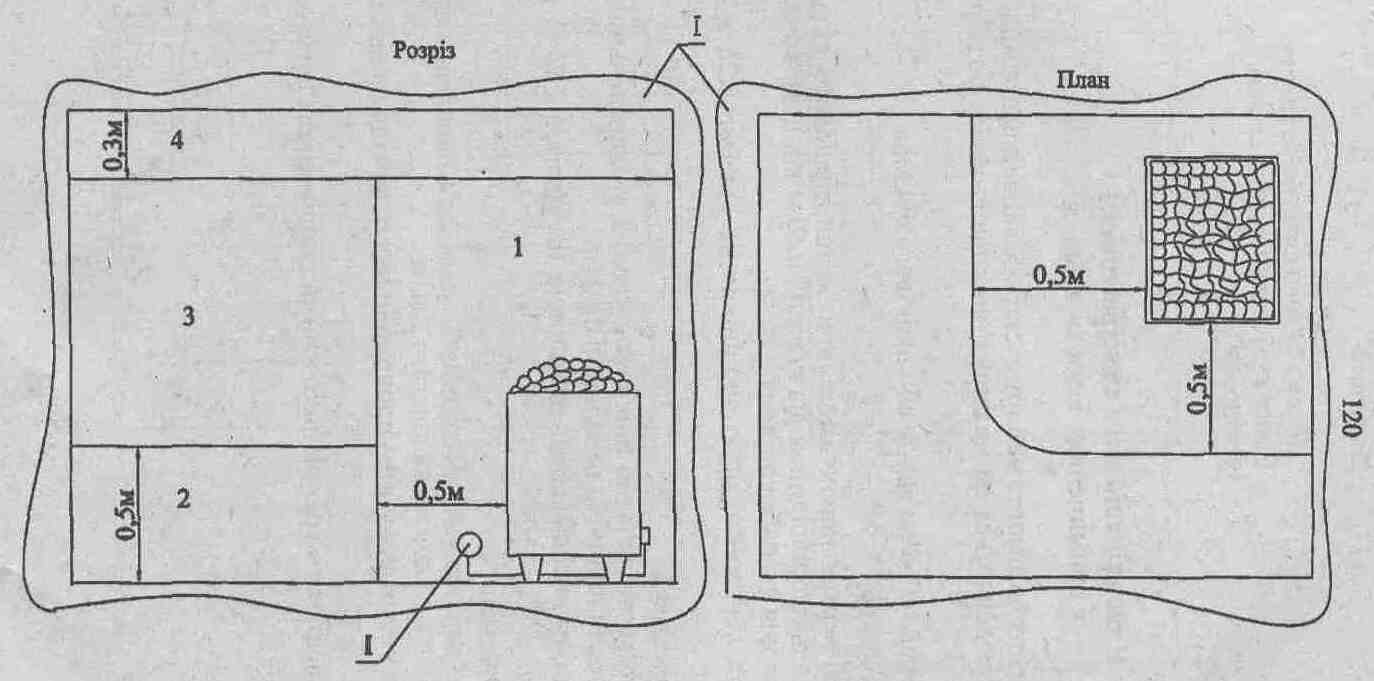

Рисунок 2.5.9 - Розміри зон 1,2,3,4 - зони; 1 - теплоізоляція; II - з'єднувальна коробка.
Додаток 2
до пункту 2.6.5
"Правил будови електроустановок.
Електрообладнання спеціальних
установок".
Класифікація зон з електробезпеки у приміщеннях ванн та душа
Для забезпечення безпеки та вибору електрообладнання приміщення ванн та душа розподіляються на чотири зони з наступними розмірами (дав. рисунок 2.6.5).
Зона 0 - внутрішній об'єм ванни або душового піддона.
Зона 1 обмежується:
- зовнішньою вертикальною площиною ванни, душового піддона або вертикальною площиною на відстані 0,60 м від душового ро-збризкувача для душа без піддона;
- підлогою та горизонтальною площиною на відстані 2,25 м над підлогою.
Зона 2 обмежується:
- зовнішньою вертикальною площиною зони 1 та паралельною їй вертикальною площиною на відстані 0,60 м;
- підлогою та горизонтальною площиною на відстані 2,25 м над підлогою.
Зона 3 обмежується:
- зовнішньою вертикальною площиною зони 2 та паралельною їй вертикальною площиною на відстані 2,40 м;
- підлогою та горизонтальною площиною над підлогою на відстані
2,25 м.
Розміри вимірюються з урахуванням стін та стаціонарних перегородок.

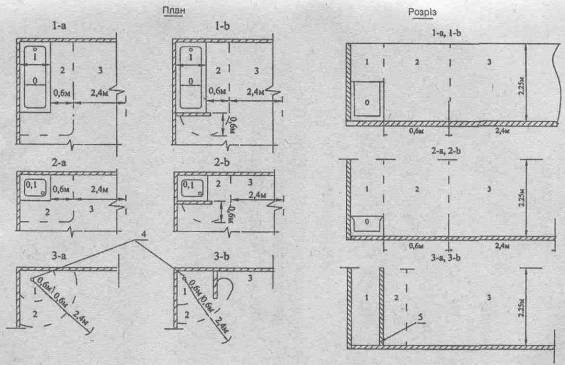

Рисунок 2.6.5 - Розміри зон: 1-а - ванна; 1-b - ванна зі стаціонарною перегородкою; 2-а - душ з піддоном; 2-b - душевий піддон зі стаціонарною перегородкою; 3-а -душ без піддона; 3-b- душ без піддона, але зі стаціонарною перегородкою; 0,1, 2, 3- зони; 4- розбризкувач душа; 5 - стаціонарна стіна-перегородка.
* У зонах 0 і 20 повинна застосовуватися трубна електропроводка. При відкритому прокладанні кабелів у вибухонебезпечних зонах класів 0 і 20 необхідно передбачати додатковий захист у відповідності з умовами навколишнього середовища (механічний, хімічний, електричний).
** Мережі освітлення, які прокладаються вище 2 м над рівнем підлоги.
*** У разі механічного впливу неброньованї кабелі слід прокладати у вибухонебезпечних зонах класу 2 в неперфорованих (суцільних) коробах або сталевих трубах (див. пункт 4.8.11).
**** Мережі напругою до 1000 В.
* В разі установлення в них апаратів і приладів, які не Іскрять за умовами роботи.
