Рис. 10.9. Перекручування каната
Рис. 10.10. Залом каната

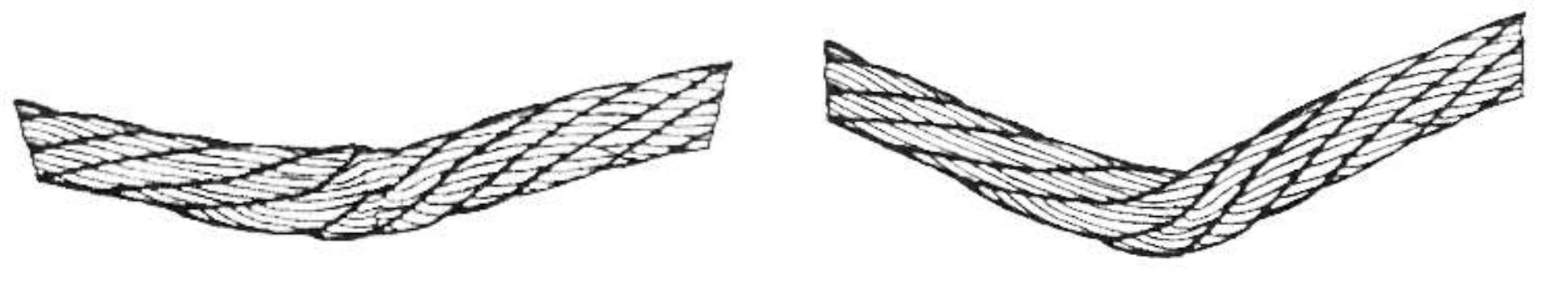

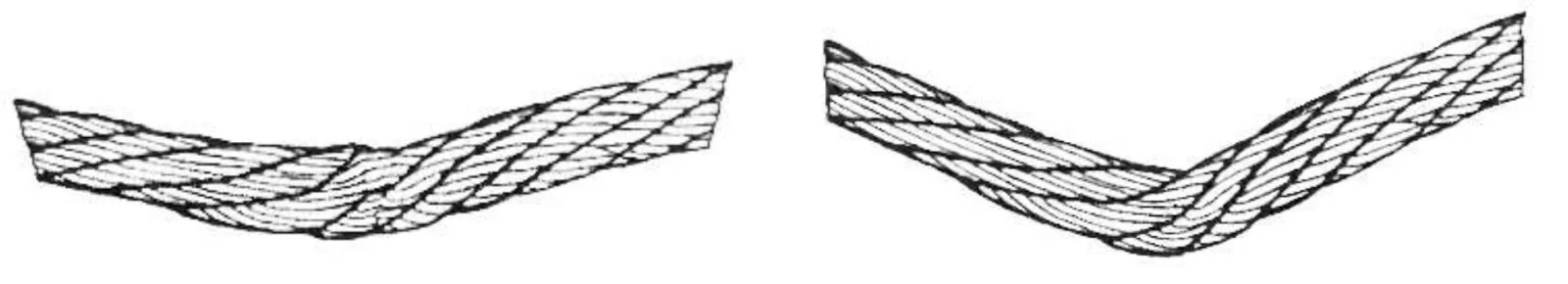

Рис. 10.11. Перегин каната
Начальник управління організації державного нагляду в металургії, машинобудуванні, енергетиці, будівництві та котлонагляду Держгірпромнагляду | В. І. Іванченко |
Додаток 11
до пункту 7.3.10
Правил будови і безпечної експлуатації
вантажопідіймальних кранів
Граничні норми бракування елементів вантажопідіймальних кранів і машин
Таблиця 11.1.
Елементи | Дефекти, за наявності яких елемент вибраковується |
Ходові колеса кранів та візків | 1. Тріщини будь-яких розмірів. 2. Виробка поверхні реборди на величину 50 % і більше від її первинної товщини. 3. Виробка поверхні кочення, що зменшує первинний діаметр колеса на 2 %. 4. Різниця діаметрів коліс, пов’язаних між собою кінематично, більше 0,5 %*34 |
Блоки | 1. Спрацювання рівчака блока більше 40 % первинного радіуса рівчака. 2. Часткові обломи реборд більше 75 мм на довжину |
Барабани | 1. Тріщини будь-яких розмірів. 2. Спрацювання рівчака барабана за профілем більше 2 мм |
Гаки | 1. Тріщини та надриви на поверхні. 2. Спрацювання більше 10 % первинної висоти вертикального перерізу гака. 3. Збільшення розміру зіва гака більше 12 % первинного розміру |
Шківи гальмові | 1. Тріщини та обломи, що виходять на робочі та посадкові поверхні. 2. Спрацювання робочої поверхні ободу більше 25 % первинної товщини |
Накладки гальмові | 1. Тріщини та обломи, що підходять до отворів під заклепки. 2. Спрацювання гальмової накладки за товщиною до появи головок заклепок або більше 50 % первинної товщини |
Таблиця 11.2.
Номінальний діаметр, мм | 3050 | 5080 | 80120 | 120180 | 180260 | |
граничнодопустимий зазор у з’єднанні | ||||||
Нерухомі з’єднання шарніра, стрілової системи портальних кранів, вісь опора осі (щока) | Шарніри елементів урівноважених стрілових систем (хобот стріла, хобот відтяжка, тяга коромисло стріла тощо) | 1,0 | 1,2 | 1,3 | 1,5 | 1,7 |
Шарніри основи стріл (п’ята стріли) | 2,0 | 2,4 | 2,6 | 3,0 | 3,4 | |
Рухомі з’єднання шарнірів, вісь втулка | 1,8 | 2,5 | 3,2 | 3,6 | 4,0 | |
Сумарне спрацювання рухомого та нерухомого з’єднання в шарнірі | ||||||
Примітки: 1. Бракування шарнірного з’єднання здійснюється у разі перевищення граничних значень спрацювання одного зі з’єднань (рухомого чи нерухомого), або за сумарним значенням спрацювання в рухомому чи нерухомому з’єднанні. 2. Вимірювання ступеня спрацювання здійснюються прямими інструментальними методами з розбиранням шарніра або приладними безрозбірними методами. | ||||||
Начальник управління організації державного нагляду в металургії, машинобудуванні, енергетиці, будівництві та котлонагляду Держгірпромнагляду | В. І. Іванченко |
Додаток 12
до пункту 7.3.27 Правил будови
і безпечної експлуатації
вантажопідіймальних кранів
Норми бракування вантажозахоплювальних пристроїв
Бракування знімних вантажозахоплювальних пристроїв, що перебувають в експлуатації, має провадитися згідно з НД, які визначають порядок, методи бракування та бракувальні показники.
За відсутності НД бракування елементів канатних та ланцюгових стропів провадять відповідно до рекомендацій, наведених у цьому додатку.
Канатний строп підлягає бракуванню, якщо кількість видимих обривів зовнішніх дротів каната перевищує зазначену в табл. 12.1.
Таблиця 12.1
Стропи з канатів подвійної звивки | Кількість видимих обривів дротів на ділянці канатного стропа довжиною | ||
3d | 6d | 30d | |
4 | 6 | 16 | |
Примітка. d – діаметр каната, мм. |
Ланцюговий строп підлягає бракуванню в разі подовження ланки ланцюга більше 3 % від первинного розміру (рис. 12.1) і в разі зменшення діаметра перерізу ланки ланцюга внаслідок спрацювання більше 10 % (рис. 12.2).
L1 |
∅d1 ∅d0 | ||||
Рис. 12.1. Збільшення ланки ланцюга | Рис. 12.2. Зменшення діаметра перерізу ланки ланцюга | ||||
Начальник управління організації державного нагляду в металургії, машинобудуванні, енергетиці, будівництві та котлонагляду Держгірпромнагляду | В. І. Іванченко |
Додаток 13
до пункту 7.4.20 Правил будови
і безпечної експлуатації
вантажопідіймальних кранів
Рекомендована форма вахтового журналу машиніста крана
Дата | ||||
Зміна | ||||
Машиніст | ||||
Результати огляду крана
Найменування механізму, складальної одиниці, деталі, приладу та пристрою безпеки | Результати перевірки | Прізвище, ініціали та посада особи, яка усунула дефект, пошкодження чи відмову | |
Металоконструкції: стріла опорна рама поворотна рама | |||
Опорно поворотне обладнання | |||
Механізми: головного підіймання допоміжного підіймання повертання підіймання стріли висунення секцій стріли пересування інші | |||
Канати: вантажний стріловий відтяжки стріли | |||
Гак і гакова підвіска | |||
Система керування електрична гідравлічна пневматична | |||
Електрообладнання | |||
Гідропристрої | |||
Прилади та пристрої безпеки: обмежник вантажопідіймальності кінцеві вимикачі інші | |||
Освітлення, опалення, кондиціонер | |||
Рейкова колія | |||
Інші зауваження, виявлені під час роботи |
Зміну здав | |||
(прізвище, ініціали та підпис машиніста, зазначити кількість відпрацьованих годин) | |||
Зміну прийняв | |||
(прізвище, ініціали та підпис машиніста, зазначити стан крана) | |||
Результати огляду крана фахівцями: | |||
Працівник, відповідальний за утримання вантажопідіймального крана в справному стані | |||
Начальник управління організації державного нагляду в металургії, машинобудуванні, енергетиці, будівництві та котлонагляду Держгірпромнагляду | В. І. Іванченко | ||
Додаток 14
до пункту 7.5.22 Правил будови
і безпечної експлуатації
вантажопідіймальних кранів
Рекомендована знакова сигналізація, що застосовується під час переміщення вантажів кранами
Таблиця 14.1.
Операція | Рисунок | Сигнал | |

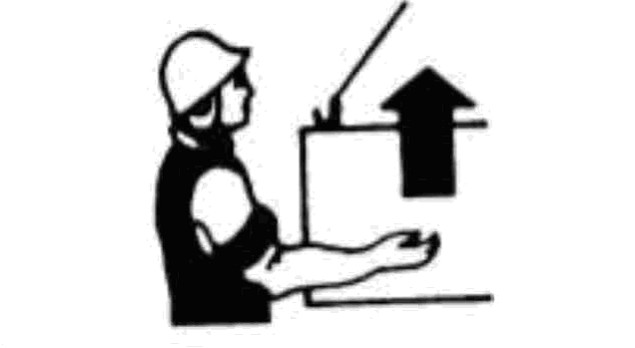

Підняти вантаж або гак | Переривчастий рух рукою вгору на рівні пояса, долоня повернута догори, рука зігнута в лікті | ||

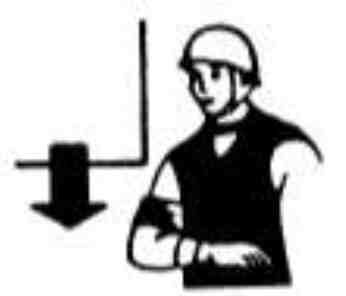

Опустити вантаж або гак | Переривчастий рух рукою вниз перед грудьми, долоня повернута донизу, рука зігнута в лікті | ||

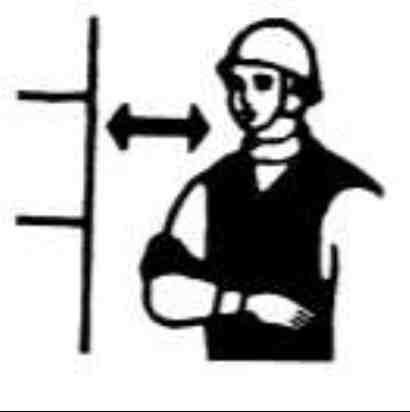

Пересунути кран (міст) | Рух витягнутою рукою, долоня повернута в бік потрібного руху | ||
Пересунути візок | Рух зігнутою в лікті рукою, долоня повернута в бік необхідного руху візка | ||

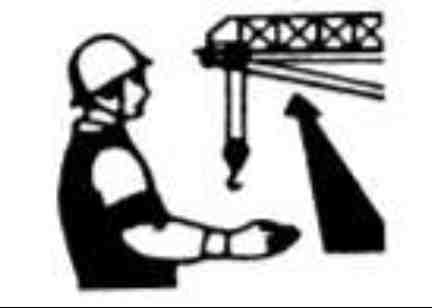

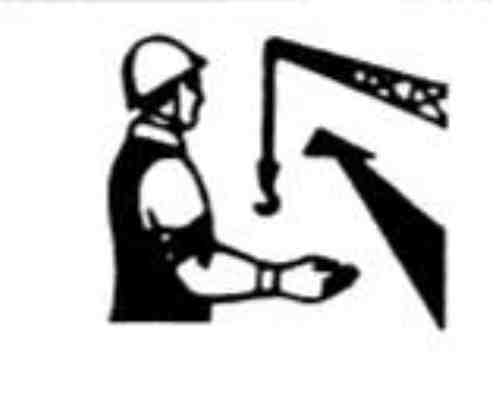

Повернути стрілу | Рух зігнутою в лікті рукою, долоня повернута в бік потрібного руху стріли | ||

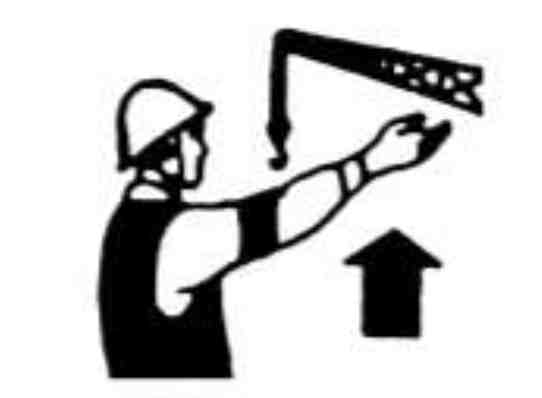

Підняти стрілу | Рух угору простягнутою рукою, попередньо опущеною у вертикальне положення, долоня розкрита | ||
Опустити стрілу | Рух униз простягнутою рукою, попередньо піднятою у вертикальне положення, долоня розкрита | ||
Стоп (припинити підіймання або пересування) | Різкий рух рукою праворуч і ліворуч на рівні пояса, долоня повернута донизу | ||

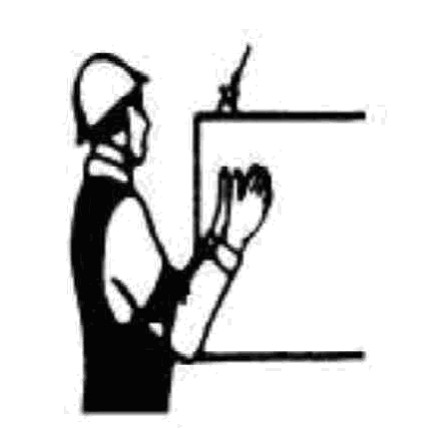

Обережно (застосовується перед подаванням будь-якого із зазначених вище сигналів за необхідності незначного переміщення) | Кисті рук повернуті долонями одна до іншої на невеликій відстані, руки підняті догори | ||
Примітка. Рекомендована форма стропальника: жилет і каска жовтого кольору, сорочка – блакитного, пов’язка – червоного. | |||
Начальник управління організації державного нагляду в металургії, машинобудуванні, енергетиці, будівництві та котлонагляду Держгірпромнагляду | В. І. Іванченко |
Додаток 15
до пункту 7.5.26 Правил будови
і безпечної експлуатації
вантажопідіймальних кранів
НАРЯД ДОПУСК
на проведення робіт вантажопідіймальним краном
поблизу повітряних ліній електропередачі
(найменування підприємства | ||||||||
та відомства) | ||||||||
Наряд допуск № | ||||||||
Наряд видається на виконання робіт на відстані менше 40 м від крайнього проводу лінії електропередачі напругою більше 42 В. | ||||||||
1. Машиністу крана | ||||||||
(прізвище, ім’я, по батькові) | ||||||||
(тип крана, реєстраційний номер) | ||||||||
2. Надано для роботи | ||||||||
(організація, що надала кран) | ||||||||
3. На дільниці | ||||||||
(організація, якій наданий кран, місце проведення робіт, | ||||||||
майданчик, склад, цех тощо) | ||||||||
4. Напруга лінії електропередачі | ||||||||
5. Умови роботи | ||||||||
(необхідність зняття напруги з лінії електропередачі, | ||||||||
найменша припустима під час роботи крана відстань по горизонталі | ||||||||
від крайнього проводу до найближчих частин крана, | ||||||||
спосіб переміщення вантажу та інші заходи безпеки) | ||||||||
6. Умови пересування крана | ||||||||
(положення стріли та інші заходи безпеки) | ||||||||
7. Початок роботи | годин | хвилин | 20_ р. | |||||
8. Кінець роботи | годин | хвилин | 20_ р. | |||||
9. Відповідальний за безпечне проведення робіт | ||||||||
(посада, прізвище, ім’я, по батькові, дата та номер наказу про призначення) | ||||||||
10. Стропальник | ||||||||
(прізвище, ім’я, по батькові) | ||||||||
(номер посвідчення, дата останньої перевірки знань) | ||||||||
11. Дозвіл на роботу крана в охоронній зоні | ||||||||
(організація, що видала дозвіл, номер і дата дозволу) | ||||||||
12. Наряддопуск видав головний інженер(енергетик) | ||||||||
(організація, прізвище, ім’я, по батькові, підпис) | ||||||||
13. Необхідні заходи безпеки, зазначені в пункті 5 цього наряду допуску, виконані | ||||||||
Працівник, відповідальний за безпечне проведення робіт | ||||||||
(підпис) | ||||||||
20_ р. | ||||||||
14. Інструктаж одержав машиніст крана | ||||||||
(підпис) | ||||||||
20_ р. | ||||||||
