- силоизмерительные устройства.

5.1.1.1 Вибростенд должен обеспечивать:

- рабочий диапазон частот 5-1000 Гц;

- толкающую силу в зависимости от типа испытываемого изделия не менее 50, 100 и 200 Н;

- виброускорение в рабочем диапазоне частот под нагрузкой - не ниже 85 м/кв.с;

- массу нагрузки не менее 3 кг.

5.1.1.2. Виброизмерительная аппаратура должна обеспечивать:

- рабочий диапазон частот 5-1000 Гц;

- диапазон измеряемых виброскоростей от до м/с;

- диапазон измеряемых виброускорений от до ;

- предел допускаемой основной погрешности в измеряемом частотном диапазоне ±15%.

Масса вибропреобразователя должна быть не более 13 кг. В качестве основного вибропреобразователя, измеряющего вибрацию на входе в руку, рекомендуются миниатюрные вибропреобразователи массой до 5 кг.

5.1.1.3 Силоизмерительные устройства должны обеспечивать измерение и визуальное наблюдение испытателем статической силы нажатия, прикладываемой руками к стенду, от 0 до 200 Н. Точность контроля силы нажатия по индикаторам не менее ±10 Н.

Рекомендуемые силоизмерительные устройства:

- тензометрические схемы, размещаемые в системе крепления рукоятки к стенду или непосредственно на стенде;

- измерители мышечных усилий на базе индуктивных датчиков силы, располагаемые под ладонью испытателя;

- динамометрические тележки, на которых стоит испытатель при горизонтальном направлении силы нажатия.

5.1.1.4 Применяемые измерительные приборы должны иметь свидетельство о Государственной поверке.

5.1.2 Подготовка к испытанию

Для проведения испытаний собирают установку, обеспечивающую:

- задание на стенде на установленных частотах контролируемого диапазона синусоидальных колебаний фиксированного уровня (значения);

- контроль за поддерживаемыми (задаваемыми) вибростендом уровнями (значениями) вибрации;

- измерение уровней контролируемого параметра вибрации на входе в руку;

- участие операторов-испытателей в определении эффективности изделий;

- обхват оператором-испытателем рукоятки с испытываемым изделием и без него. Блок-схема испытательной установки приведена на рисунке 1.

5.1.2.1 Задание установленных частот и уровней (значений) колебаний на этих частотах производят системой управления вибростендом, входящей в комплект поставки, или с помощью отдельных генератора сигналов и усилителя мощности. Для контроля частоты, создаваемой вибростендом, может быть применен и частотомер, присоединяемый к системе управления.

5.1.2.2 Контроль за задаваемыми вибростендом уровнями вибрации осуществляют по виброметру.

Допускается использовать отдельные виброметры для измерений вибрации на стенде и на входе в руку или многоканальные (двухканальные) виброметры, или один одноканальный виброметр для поочередного измерения вибрации с обоих объектов. В системе измерения вибрации на входе в руку может использоваться регистрируемый прибор (самописец и др.).

Для контроля задаваемых вибростендом уровней вибрации контрольный виброизмерительный преобразователь крепят на столе стенда или на применяемой рукоятке с помощью резьбовой шпильки.

Измерительная ось вибропреобразователя должна быть ориентирована параллельно оси стенда.

Собственная частота закрепленного вибропреобразователя должна соответствовать требованиям ГОСТ 12.1.012 и быть не ниже 2000 Гц или не ниже удвоенной максимальной измеряемой частоты.

5.1.2.3 Для измерения уровня контролируемого параметра вибрации на входе в руку основной измерительный преобразователь крепят с помощью резьбовой шпильки на адаптерах, предусмотренных ГОСТ 12.1.012 для измерения локальной вибрации на рабочих местах. Допускается применять другие конструкции переходных элементов (адаптеров) и способы крепления к ним виброизмерительных преобразователей (например на клее, мастиках, в зажимах и т.п.).

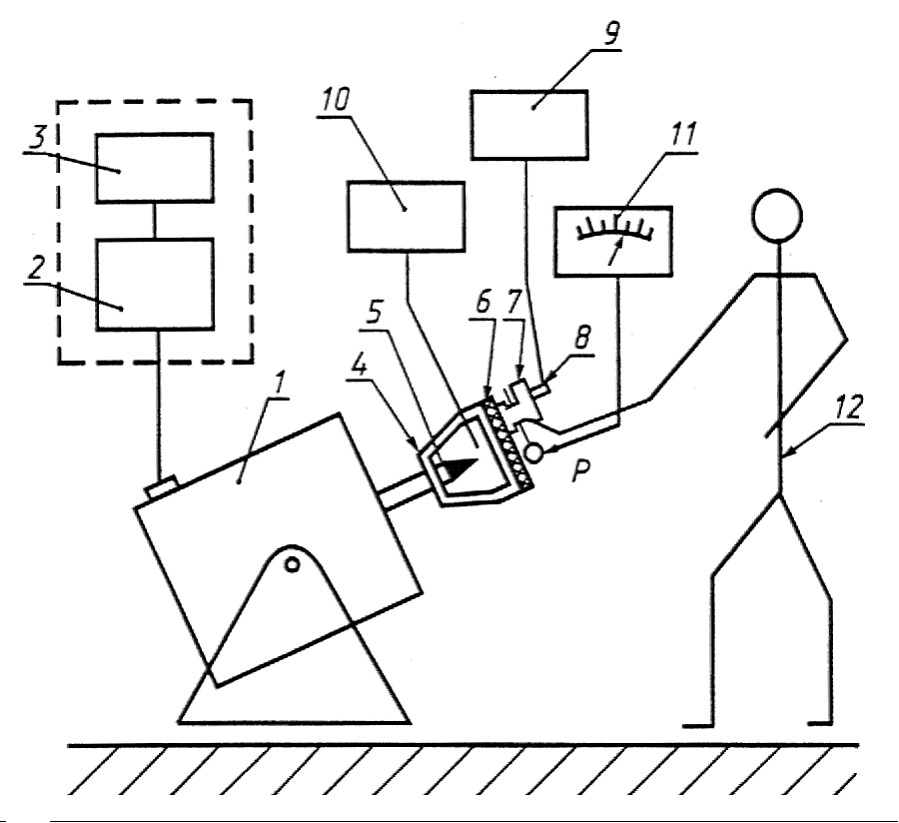

Рисунок 1 - Блок-схема испытательной установки для определения эффективности изделий


1 - вибростенд; 2 - усилитель мощности; 3 - генератор сигнала; 4 - рукоятка;

5 - контрольный вибропреобразователь; 6 - испытываемое изделие; 7 - адаптер;

8 - основной вибропреобразователь; 9 - виброметр для измерения эффективности;

10 - виброметр для контроля вибростенда; 11 - силоизмерительное устройство;

12 - оператор-испытатель (прикладывает усилие нажатия Р)


Переходные элементы изготавливают из легких сплавов массой не более 10 г. Применяемая измерительная система установки преобразователя под ладонью должна обеспечивать в рабочем диапазоне частот нелинейность амплитудно-частотной характеристики не более 12%. При невозможности обеспечения линейности в указанных пределах и диапазоне частот вводят поправки в результате измерений.

Основной виброизмерительный преобразователь крепят на адаптере (или перед дном элемента) в направлении, обеспечивающем измерение вибрации вдоль оси стенда (с учетом способа установки и захвата рукоятки оператором-испытателем).

Для испытания изделие подготавливают таким образом, чтобы под ладонной поверхностью руки разместился адаптер с основным преобразователем и обеспечивался выход измерительного кабеля к виброметру. Для этого изделия может быть разрезано или в нем сделаны отверстия любым способом, не затрагивающим целостность защитных прокладок (элементов) на ладонной части (в зоне обхвата рукоятки). Допускается для испытаний использовать только пакет с защитными прокладками (элементами), образующий ладонную часть изделия.

5.1.2.4 К испытаниям в качестве операторов-испытателей привлекают практически здоровых мужчин в возрасте от 20 до 50 лет, допущенных по состоянию здоровья к работе с вибрирующими ручными машинами и по характеру основной работы не подвергающихся постоянному воздействию вибрации.

Операторов подбирают по массе, которая должна быть от 65 до 80 кг (согласно ГОСТ 12.4.094).

Положение вибростенда должно обеспечивать естественную и удобную позу оператора. Оператор может находиться в положении стоя или сидя.

Возможные положения оси вибростенда: вертикальное, горизонтальное и наклонное (предпочтительными являются горизонтальное и наклонное положения).

Высота расположения рукоятки по отношению к площадке, на которой находится оператор-испытатель, должна быть на уровне (1±0,2) м.

Индикатор усилия нажатия должен располагаться перед глазами оператора-испытателя в удобном для наблюдателя месте.

Перед началом испытаний проводят тарировку индикатора силы нажатия с участием оператора-испытателя и отмечают на индикаторе необходимое для поддержания значение.

Оператор-испытатель предварительно должен тренировать умение и способность поддерживать установленную силу нажатия и должен контролировать ее по индикатору с требуемой точностью (стабильностью) за время одного измерения (наблюдения) вибрации.

5.1.2.5 На вибростенд должна быть прикреплена рукоятка, позволяющая имитировать захват оператором ручной машины.

В конструкции рукоятки или ее крепления на столе вибростенда могут быть включены элементы (датчики) силоизмерительного устройства.

Рукоятка должна иметь размеры и диаметр, удобный для обхвата ее рукой в испытываемом изделии и без него. Оптимальный, эргономически обоснованный диаметр рукоятки должен быть 25-30мм. В месте установки контролируемого виброизмерительного преобразователя к рукоятке или элементам ее крепления к столу необходимо обеспечить ровную площадку диаметром не менее 20 мм и в центре ее резьбовое отверстие, соответствующее размерам применяемых для крепления шпилек.

5.1.3 Проведение испытаний

Процедура испытаний должна обеспечивать получение статистически достоверных значений параметров, необходимых для определения эффективности изделий для каждого участвующего в испытаниях оператора-испытателя.

5.1.3.1 Для испытаний одного типоразмера изделия должно быть отобрано не менее трех экземпляров.

5.1.3.2 Каждый экземпляр изделия должны испытывать не менее трех операторов-испытателей.

Для каждого оператора-испытателя необходимое число измерений с каждым изделием и без него следует обеспечивать измерительный интервал ±30 дБ с доверительной вероятностью 0,95.

5.1.3.3 Каждый оператор-испытатель принимает позу, установленную для измерений, и охватывает рукоятку рукой. С каждым испытателем проводят необходимое число измерений сначала без изделия, а затем с изделием. Силу нажатия устанавливают равной верхней границе усилия нажатия, указанной для испытываемого типа изделия в таблице 1.

При измерениях испытатель поддерживает установленную (указанную ему) силу нажатия, контролируя ее визуально по показывающему прибору силоизмерительного устройства.

5.1.3.4 На каждой -й частоте, установленной для контроля эффективности испытываемого изделия, на стенде задается значение контролируемого параметра , равное



где

нормативное значение контролируемого параметра (виброскорости, м/с или виброускорения, м/с2) в -й октаве по санитарным нормам [1] или ГОСТ 12.1.012.


Допускается задавать в качестве максимальное значение, обеспечиваемое применяемым вибростендом в его рабочем диапазоне на данной частоте при принятой нагрузке.

Задаваемое значение контролируемого параметра проверяют по виброизмерительному гранту (виброметру), связанному с контрольным преобразователем.

Допускается автоматическое задание (поддержание) постоянного для всех частот значения контролируемого параметра (например с применением системы обратной связи при использовании самописца уровня).

5.1.3.5 Необходимое число измерений контролируемого параметра вибрации, обеспечивающее установленную достоверность, на каждой частоте для одного оператора-испытателя (с изделием и без него) определяют в соответствии с приложением 9 ГОСТ 12.1.012.

5.1.4 Обработка результатов измерений

Обработку результатов измерений на каждой частоте ведут для каждого экземпляра изделий и для результатов измерений контролируемого параметра вибрации по каждому оператору-испытателю.

Для определения эффективности одного экземпляра изделий сначала по обработанным результатам измерений с участием одного оператора-испытателя вычисляют эффективность по этому испытателю, а затем полученные для отдельных испытателей эффективности усредняют.

Эффективность типоразмера изделия определяют усреднением результатов, рассчитанных для всех испытанных экземпляров.

5.1.4.1 Обработку результатов контролируемого параметра вибрации следует вести для абсолютных величин виброскорости или виброускорения.

При измерениях логарифмических уровней для обработки результатов их следует перевести в абсолютные величины виброскорости или виброускорения.

При определении средних значений при разнице усредняемых уровней не более 5 дБ допускается проводить усреднение логарифмических уровней (без перевода их в абсолютные величины).

5.1.4.2 В качестве результата измерения вибрации, воздействующей на руку, не каждой частоте с изделием и без него для одного испытателя принимают среднее значение контролируемого параметра, определяемое по формулам:



где

значение контролируемого параметра на -й частоте при -м наблюдении для одного испытателя без изделия,

число наблюдений на данной частоте для каждого испытателя без изделия,

(5)

где

значение контролируемого параметра на -й частоте при -м наблюдении для одного испытателя с изделием;

число наблюдений на данной частоте для каждого испытателя с изделием.


5.1.4.3 Для каждой -й частоты определяют коэффициент эффективности для -го экземпляра изделия для одного -го испытателя по формуле


Значения эффективности определяют по разности соответствующих уровней и


=

5.1.4.4 В качестве результата определения коэффициента эффективности для каждой -й частоты одного -го экземпляра изделия принимают среднее значение результатов, полученных для всех участвующих в испытаниях операторов-испытателей, вычисляемое по формуле



где

число операторов-испытателей, принимающих участие в испытании изделий.
