Что понадобится

За основу я взял старый кейс для дисков — он достаточно вместительный и имеет правильную квадратную форму, поэтому работать с такой заготовкой будет удобно работать. Кроме этого мне понадобился паяльник, клеевой пистолет, штекер 3.5 мм (стандартный аудио разъем) для подключения входящего сигнала, выключатель и батарейка для модуля усилителя, сам мини усилитель и главная часть — динамик.

Термоклеем можно пользоваться и без пистолета, но все-же лучше иметь данное оборудование. Нож, паяльник и другие инструменты думаю должны быть в наборе домашнего мастера. Усилитель можно найти на радиорынке или заказать у китайцев, то же самое с выключателем и штекером. Из старого магнитофона можно снять динамики или купить новый. Подойдет маломощный, диаметром не более Вашей заготовки (кейса). Я хотел изначально использовать 8 Вт/8Ом, такие часто можно встретить в кассетных магнитофонах, но подходящего не нашел, поэтому купил динамик 5 дюймов DBS-C5005 4 Ом. Он немного мощнее чем ожидалось, но усилитель его потянет.

Приступаем к работе

Схема подключения компонентов достаточно простая, не нужно разбираться в радиотехнике, чтобы ее понять:

схема колокон

Поскольку наш музыкальный кейс получится в моно варианте, то подключение оборудования будет намного проще. Если Вы решите сделать стерео систему, то придется использовать соответствующие динамики. Купить придется сразу два и подключать будет немного сложнее — в основном из-за ограниченности свободного пространства.

Подключаем провода к выключателю, усилителю и штекеру:

купить динамик

купить динамик

купить динамик

В принципе, можно обойтись и без выключателя, но тогда будет неудобно каждый раз вытягивать батарейку. Если элемент питания будет находится в замкнутой системе постоянно, то он будет очень быстро терять заряд. С выключателем же обычной кроны хватит на сутки постоянного прослушивания как минимум — усилитель маломощный.

Монтируем элементы в кейс

Только когда вся наша система смонтирована и проверена можно все аккуратно уместить в кейсе. Если Вы думаете, что легче сначала все расставить по своим места и только потом собирать систему, то Вы очень ошибаетесь. Как в моем случае могут не подойти динамики и купить придется новые или совсем другие. Можно случайно прожечь паяльником ткань или испортить кейс любым другим способом.

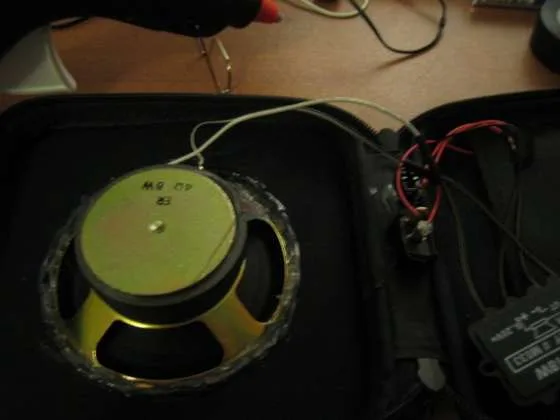

Вырезаем отверстия под динамик, выключатель и разъем. Устанавливаем все на свои места и закрепляем термоклеем.

купить динамик

На этом работа окончена — можно подключить нашу портативную колонку кабелем jack 3.5 штекер — штекер к mp3 плееру, планшету или смартфону и наслаждаться любимой музыкой.
